AXKU040：Xilinx Kintex UltraScale FMC HPC 光纤 FPGA 开发板 XCKU040
FPGA型号：XCKU040-2FFVA1156I
AXKU040：Xilinx Kintex UltraScale FMC HPC 光纤 FPGA 开发板 XCKU040
XCKU040
产品型号：AXKU040
产地：上海
EAN码：6971390279236
价格：￥7699.00
Xilinx Kintex UltraScale FPGA 高端开发板
高速光纤网络数据通信、数据存储、机器视觉、工业控制、视频采集输出、视频传输处理、项目研发前期验证
·4x 12.5G SFP+ 光纤接口
·4GB DDR4，64bit
·2x LPC+1x HPC FMC 扩展口
技术支持
Linux 内核：petalinux 4.9.0-xilinx-v2017.4 开发板所有配套资料均通过百度网盘提供，购买后，请联系客服索取。
基础实验
01. vivado 2017.4 安装
02. vivado 下 LED 流水灯实 验及仿真
03. 电源芯片输出可调电压测试
04. vivado 下按键实验
05. vivado 下 PLL 实验
06. 串口收发实验
07. 按键消抖实验
08. LM75 温度测试例程
09. 12C 接口 EEPROM 实验
10. FPGA 片内 ROM 读写测试
11. FPGA 片内 RAM 读写测试
12. FPGA 片内 FIFO 读写测试
13. SD 卡读写实验
14. DDR4 读写测试实验
15. 千兆以太网传输实验
16. HDMI 彩条输出
17. 字符 HDMI 显示
18. SD 卡中图片 HDMI 显示
19. GTX1.25G 光纤通信测试
20. GTX10G 光纤通信测试
21. GTX1.25G 光纤数据传输测试
22. GTX10G 光纤数据传输测试
功能接口

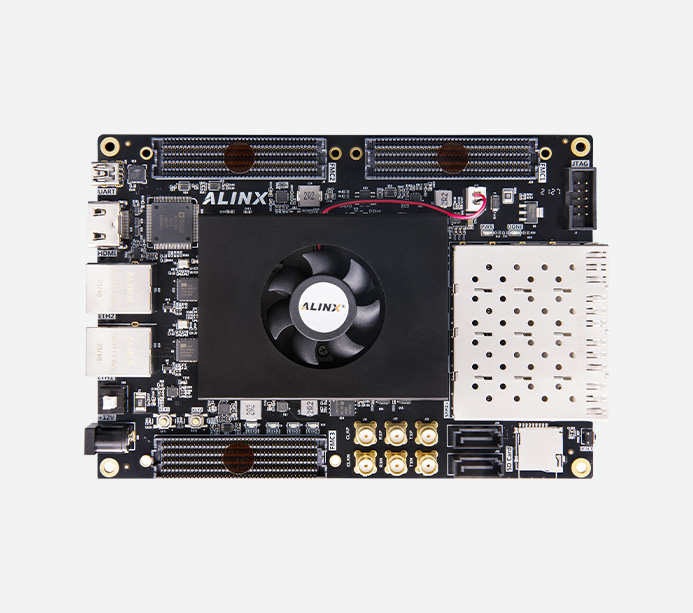

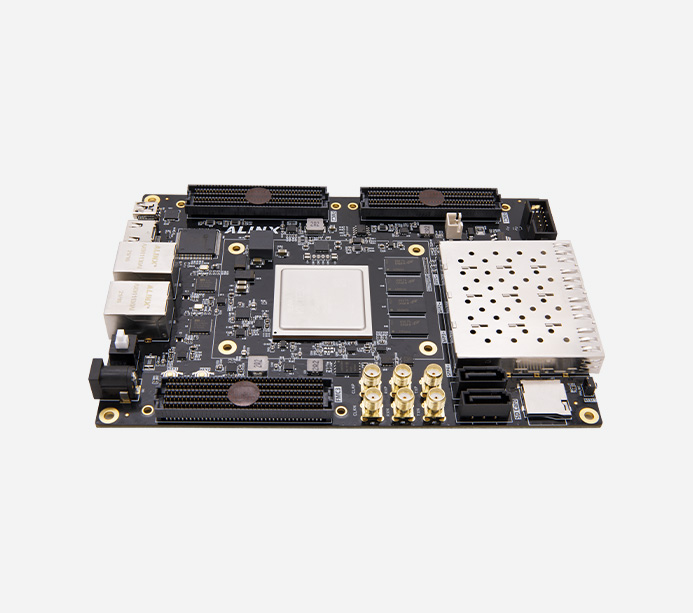

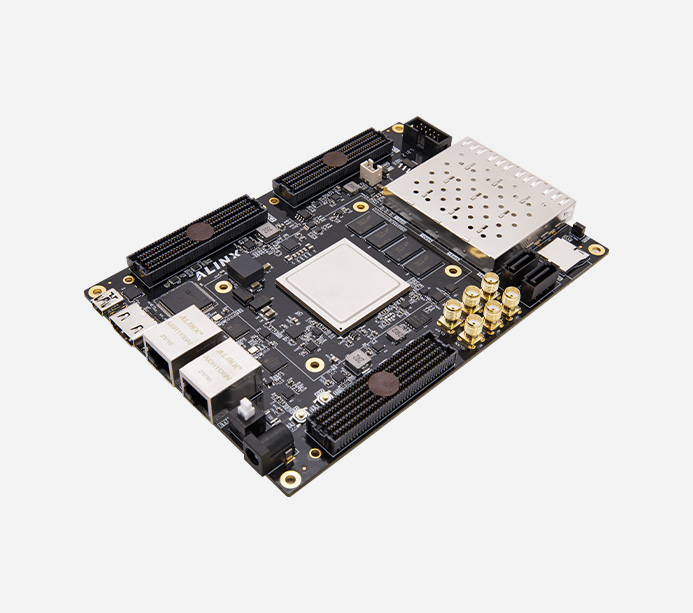

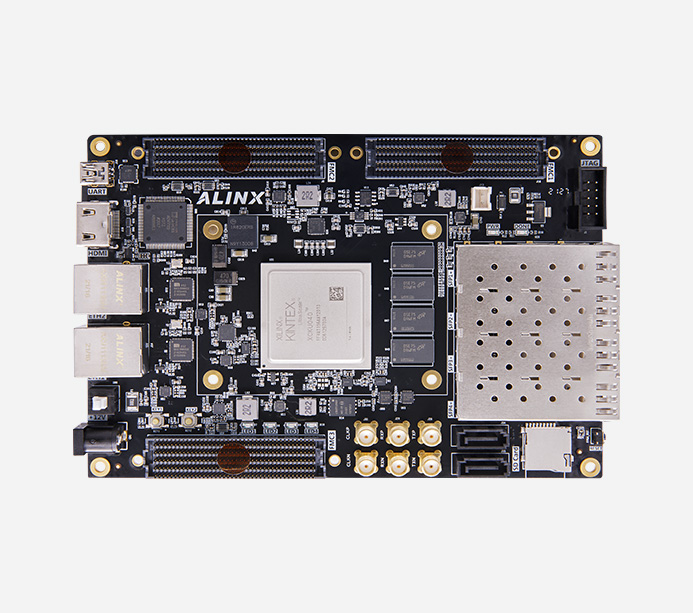

·开发板
产品参数
FPGA 芯片
开发板型号 | AXKU040 |
芯片型号 | XCKU040-2FFVA1156I |
芯片级别 | 速度等级 -2，工业级 |
逻辑单元 | 530K |
查找表 | 242，400 |
触发器 | 484，800 |
Max. Distributed RAM (Kb) | 7050 |
Block RAM (32Kb each) | 600 |
Total Block RAM | 21.1 Mb |
全局时钟 | 10 |
I/O DLL | 40 |
DSP Slices | 1920 |
PCIe Gen3 x8 | 3 |
收发器 | 20 路，12.5Gb/s max |
功能和接口
DDR4 | 4 片 1GB DDR4 共 4GB，64bit，数据速率 2400Mbps |
QSPI Flash | 1 片 16MB QSPI FLASH，可用作 FPGA 用户数据的存储 |
光纤接口 | 4 路 SFP+光纤接口，实现 4 路高速的光纤通信，每路光纤数据通信接收和发送的速度高达 12.5Gb/s |
FMC 扩展口 | 3 个标准的 FMC 的扩展口，其中有 2 个 LPC 扩展口，1 个 HPC 扩展口。外接 XILINX 或 ALINX 各种 FMC 子板（ HDMI 输入输出模块，双目摄像头模块，高速 AD 模块等 ） |
HDMI 输出 | 1 路 HDMI 输出，支持1080P@60Hz 输出，支持 3D 输出 |
USB 转串口 | 1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试 |
以太网接口 | 2 路千兆以太网接口，和电脑或其它网络设备进行以太网数据交换 |
SMA 接口 | 6 路 SMA 外接接口，用于外接高速的输入输出信号 |
SATA 接口 | 2 路 SATA 接口，用于连接硬盘等外设 |
晶振 | 1 个 200Mhz 差分晶振，给 FPGA 系统提供稳定的时钟源 1 个 125Mhz 差分晶振，为光纤提供参考时钟 1 个 156.25Mhz 差分晶振，给收发器参考时钟 |
JTAG 口 | 10 针 2.54mm 标准 JTAG 口，用于 FPGA 程序下载和调试 |
温度传感器 | 1 片温度传感器芯片 LM75，检测周围环境温度 |
EEPROM | 1 片 IIC 接口的 EEPROM 24LC04 |
SD 卡座 | 1 路 Micro SD 卡座，用于 FPGA 对 SD 卡数据读写和存储 |
LED 灯 | 1 个电源指示灯，1 个 DONE 配置指示灯，4 个用户指示灯 |
按键 | 2 个用户按键，1 个复位按键 |
电源参数
输入电压 | +12V 电压输入 | 供电 | 12V/3A 供电 |
输入电流 | 3A 最大电流保护 |
包装清单
开发板 | 1 块 | 散热风扇 | 1 个 |
Mini USB 线 | 1 根 | USB 下载器 | 1 套 |
12V 电源 | 1 个 | 透明保护板 | 1 块 |
结构尺寸
尺寸大小 | 165mm x 113.94mm |
叠层数量 | 采用 14 层 PCB 板设计，预留独立电源层和 GND 层 |
丰富的扩展接口
多领域开发 高速传输
高速光纤通信、视频处理、高速数据传输处理等
支持高速光纤网络通信，高速数据存储，视频图像处理、项目前期验证、机器视觉、和工业控制等多领域应用
丰富的外围接口：1 个 FMC HPC 接口、2 个 FMC LPC 接口、4 路 SFP+光纤接口、1 路 HDMI 输出、2 路千兆以太网接口、2 路 SATA 接口、1 路 UART 串口接口、1 个 SD 卡座、1 个 10 针 JTAG 口
SFP 光纤接口
高速光纤传输通信
光纤数据通信接收和发送的速度高达 12.5Gb/s
应用领域
AXKU115 开发板基于 Xilinx KINTEX UltraScale 架构的高性能 FPGA 开发平台，其丰富的接口和强大的处理能力使其适用于多种应用场景。
卫星雷达系统 数据中心计算存储加速
工业自动化与物联网 8K/4K高清视频处理
医疗超声成像 5G 通信与网络优化
