AXKU095：ALINX AMD Kintex UltraScale FPGA 开发板 FMC PCIE 光纤 XCKU095
FPGA型号：XCKU095-1FFVA1156I

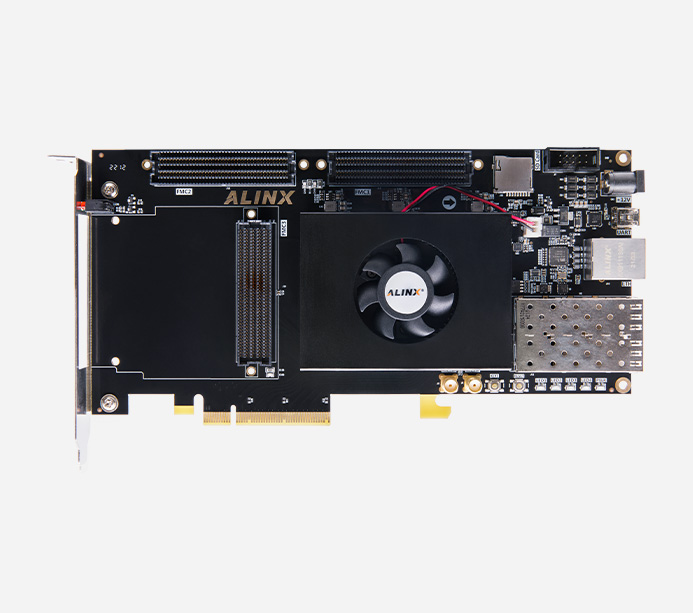

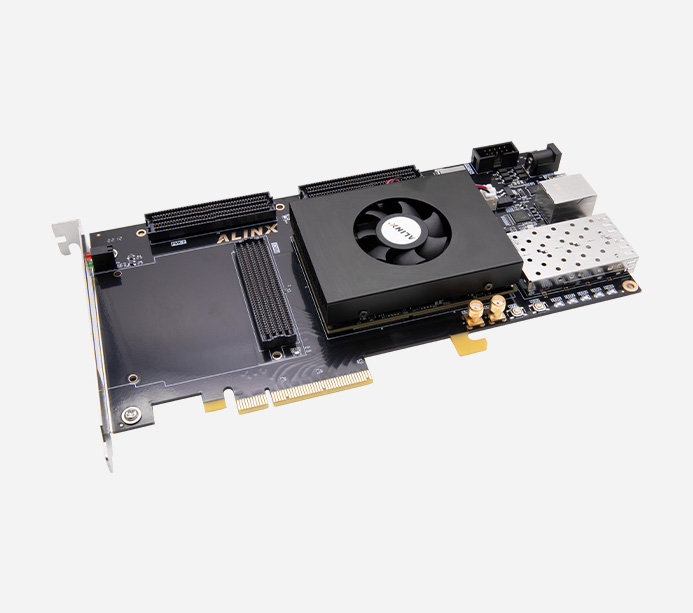

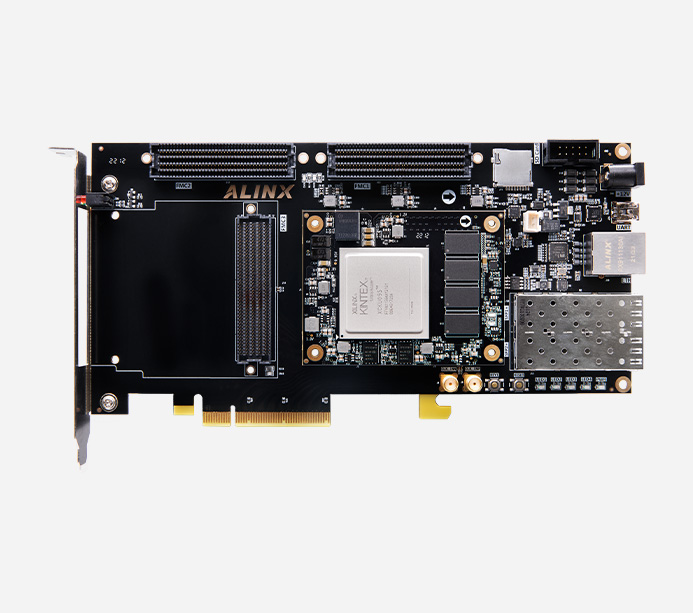

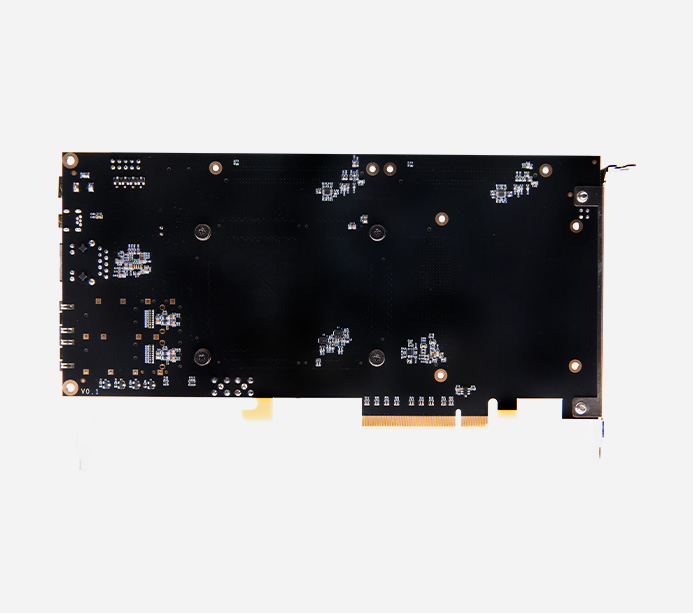

AXKU095：ALINX AMD Kintex UltraScale FPGA 开发板 FMC PCIE 光纤 XCKU095
XCKU095
产品型号：AXKU095 V1.0
产地：上海
价格：￥16999.00
AMD Kintex UltraScale 系列
高端 FPGA PCIe 3.0 开发平台
·XCKU095 高性能芯片
·1176K Logic Cells
·2x 12.5G SFP+ 光纤通信口
·16.3Gb/s GTH 收发器
·3x FMC 可扩展、模块化
·PCIe3.0 x8 高速数据传输
核心板+底板
方便二次开发及方案验证
XCKU095 芯片拥有高速逻辑处理能力、大容量存储、高性能 DSP 处 理单元、高速串行收发器、灵活的 I/O 接口和强大的 PCIe 支持等优势
·1075K Flip-Flops
·537K LUTs
·768 DSP Slices
·4GB DDR4
·32MB QSPI FLASH
·307 IO
3x FMC 扩展口
高速低成本、自由灵活扩展
AXKU095有3 路FMC 扩展口,提供了130对差分 IO 信号和9对16.3G的高速GTH收发器,可以外接ALINX的各种FMC模块（HDMI输入输出模块，双目摄像头模块，高速AD模块等）
·可重复利用
模块化设计
·高速GTH收发器
高吞吐量与速率
·实时信号处理
高速低延迟
·缩短开发周期
简化设计和降低功耗
·兼容适配度高
接口/信号标准化
·适合严苛环境
可靠耐用
功能接口
·核心板
*点击上方图片查看核心板详情>>
·开发板
产品参数
FPGA 芯片
开发板型号 | AXKU095 |
芯片型号 | XCKU095-1FFVA1156I |
芯片级别 | 速度等级 -1，工业级，-40° C ~ 85° C |
内存 | 4GB DDR4，64bit |
Logic Cells | 1176K |
CLB LUTs | 537K |
CLB Flip-Flops | 1075K |
Max. Distributed RAM | 4800Kb |
Clock Mgmt Tiles (CMTs) | 16 |
Total Block RAM | 59.1Mb |
DSP Slices | 768 |
收发器 | 20x 16.3Gbps |
PCI Express | PCIe Gen3 x8 |
HR I/O | 52 |
HP I/O | 255 |
功能和接口
DDR4 | 4 片 1GB DDR4 共 4GB |
QSPI Flash | 2 片 16MB QSPI FLASH，可用作 FPGA 用户数据的存储 |
光纤接口 | 2 路 SFP+光纤接口，每路的光纤数据通信接收和发送的速度高达 12.5Gb/s |
FMC 扩展口 | 3 个标准的 FMC 的扩展口，其中有 2 个 LPC 扩展口，1 个 HPC 扩展口。外接 XILINX 或 ALINX 各种 FMC 子板（HDMI 输入输出模块，双目摄像头模块，高速AD模块等） |
PCIE x8 接口 | 1 路 PCIE3.0 x8 的接口，用于跟 PC 之间 PCIE 数据通信 |
USB 转串口 | 1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试 |
以太网接口 | 1 路 10 / 100M / 1000M 以太网 RJ45 接口，用于和电脑或其它网络设备进行以太网数据交换 |
SMA 接口 | 2 路 SMA 外接接口，引脚连接普通的时钟信号，用于外接的输入输出信号 |
晶振 | 板载 2 个 156.25Mhz 的差分晶振，为收发器提供参考时钟 |
JTAG 口 | 10 针 2.54mm 标准 JTAG 口，用于 FPGA 程序下载和调试 |
温度传感器 | 1 片温度传感器芯片 LM75A，检测周围环境温度 |
EEPROM | 1 片 EEPROM，用于 lC 总线通信和存储客户自定义信息 |
SD 卡槽 | 1 路 Micro SD 卡接口，用于 FPGA 对 SD 卡数据读写和存储 |
LED 灯 | 1 个电源指示灯，4 个用户指示灯，2 个面板指示灯 |
按键 | 1 个复位按键，1 个连接到 FPGA 的普通 IO |
电源参数
输入电压 | +12V 电压输入 | 供电 | 12V/3A 供电 |
输入电流 | 3A 最大电流保护 |
包装清单
开发板 | 1 块 | 散热风扇 | 1 个 |
Mini USB 线 | 1 根 | USB 下载器 | 1 套 |
12V 电源 | 1 个 |
结构尺寸
尺寸大小 | 210mm x 106.65mm |
叠层数量 | 核心板 18 层 PCB 板设计，扩展板 12 层 PCB 板设计，预留独立电源层和 GND 层 |
核心板结构尺寸图
扩展板结构尺寸图
应用领域
AXKU095 开发板基于 Xilinx KINTEX UltraScale 架构的高性能 FPGA 开发平台，其丰富的接口和强大的处理能力使其适用于多种应用场景
数据中心计算存储加速 5G 通信与网络优化
工业控制 光通信系统
医疗超声成像 安防监控
