AXKU115：AMD Kintex UltraScale FMC HPC 光纤 FPGA开发板 XCKU115
芯片型号：XCKU115-2FLVA1517I
AXKU115：AMD Kintex UltraScale FMC HPC 光纤 FPGA开发板 XCKU115
XCKU115
产品型号：AXKU115 V1.0
产地：上海
价格：￥34999.00
AMD KINTEX UltraScale 系列
FPGA 高端综合开发平台

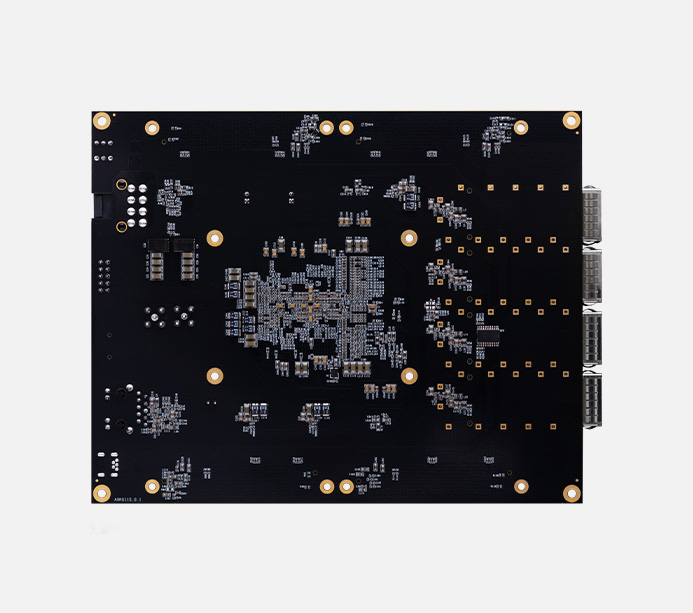

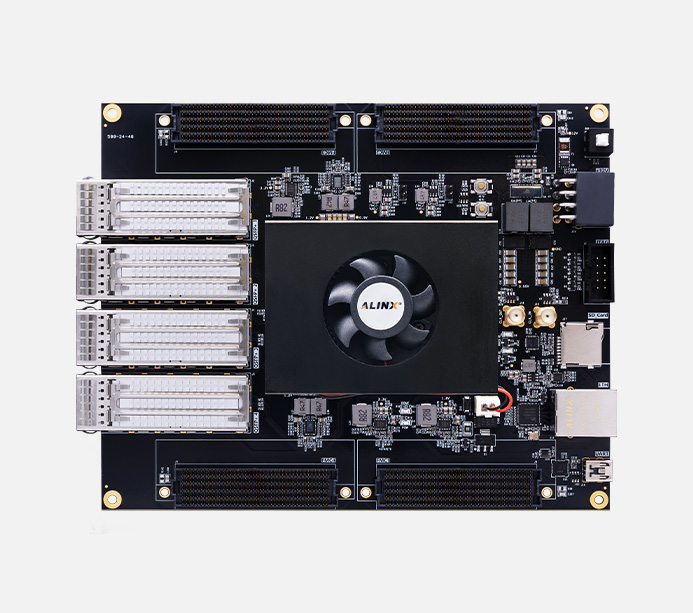

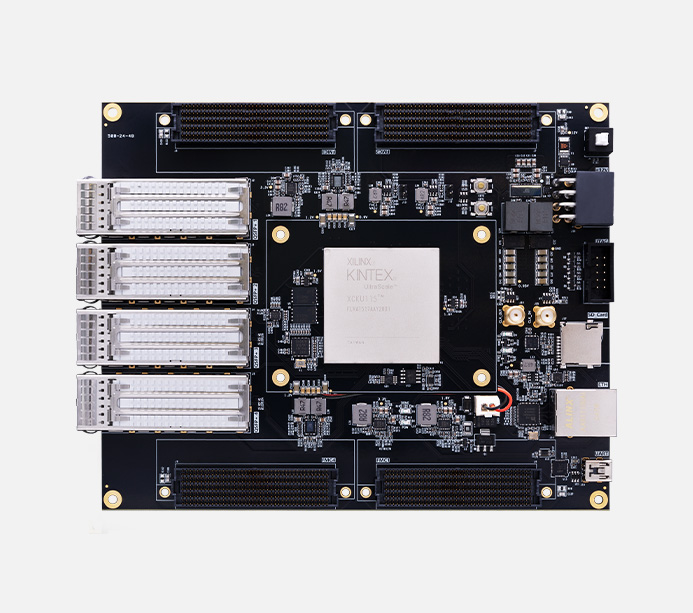

AXKU115 开发板是一款基于 AMD KINTEX UltraScale 架构的专业级 FPGA 开发平台，适用于高速数据传输交换、数据存储、视频传输处理及工业控制等多种应用场景
·XCKU115 高性能芯片
·1451K Logic Cells
·1326K Flip-Flops
·4x FMC 可扩展、模块化
·4x 40G光纤 高速数据传输口
·以太网口 1路
高性能数据计算处理
高信号处理带宽
XCKU115 芯片拥有高速逻辑处理能力、大容量存储、高性能 DSP 处理单元、高速串行收发器、灵活的 I/O 接口和强大的 PCIe 支持等优势
·663K LUTs
·5520 DSP Slices
·2x 64MB QSPI FLASH
·64x 16.3Gb/s GTH
4x FMC HPC
高速低成本、自由灵活扩展
AXKU115 有 4 路 FMC HPC 扩展口, 提供了 224 对差分 IO 信号和 64 对 16.3G 的高速 GTH 收发器, 可以外接 ALINX 的各种 FMC 模块（HDMI输入输出模块，双目摄像头模块，高速AD模块等）
·可重复利用
模块化设计
·高速GTH收发器
高吞吐量与速率
·实时信号处理
高速低延迟
·缩短开发周期
简化设计和降低功耗
·兼容适配度高
接口/信号标准化
·适合严苛环境
可靠耐用
4x 40G 光纤通信
高带宽+低延迟+高速率
4 路 QSFP+ 接口支持单路 40Gbps 传输速率，总带宽可达 160Gbps， 满足数据中心、HPC 等场景对大规模数据吞吐的需求
功能接口
·开发板
产品参数
FPGA 芯片
开发板型号 | AXKU115 |
芯片型号 | XCKU115-2FLVA1517I |
Logic Cells | 1451K |
触发器(FF) | 1326K |
LUTs | 663K |
Block RAM | 75.9 Mb |
DSP Slices | 5520 |
PCIe Gen3 x8 | 6 |
GTH 收发器 | 64 个，16.3Gb/s max |
速度等级 | -2 |
温度等级 | 工业级 |
功能和接口
QSPI Flash | 2 片 64MB 的 QSPI FLASH 存储芯片，可用作 FPGA 芯片配置文件 和用户数据的存储 |
时钟配置 | 板载一个 200Mhz 的差分晶振 ，给 FPGA 系统提供稳定的时钟源 板载一个 156.25Mhz 的差分晶振 ，给光纤提供参考时钟 |
40G 光纤接口 | 4 个 QSFP28 光纤接口提供独立的发送和接收通道，单通道数据速率 40Gbps |
以太网接口 | 1 路 10/100M/1000M 以太网 RJ45 接口，用于和电脑或其它网络 设备进行以太网数据交换 |
FMC 扩展口 | 4 路标准的FMC HPC扩展口外接各种FMC模块（如HDMI输入输出模块、双目摄像头模块、高速AD模块等） |
USB转串口 | 1 路 Uart 转 USB 接口， 用于和电脑通信，方便用户调试 |
SMA接口 | 2 路 SMA 外接接口，引脚连接上收发器上，用于外接高速的输入 输出信号 |
SD卡槽 | 1个Micro型的SD卡接口，以提供用户访问SD卡存储器，用于 存储图片，音乐或者其他用户数据文件 |
JTAG调试口 | 1 路10 针 2.54mm 标准 JTAG 口，用于 FPGA 程序下载和调试 |
温度传感器 | 1 片温度传感器芯片 LM75，用于检测板子周围环境的温度 |
EEPROM | 板载一片 EEPROM，用于 IIC 总线的通信和存储一些客户自定义信息 |
LED灯 | 4 个发光二极管 LED，1 个电源指示灯；1 个 DONE 配置指示灯； 2 个用户指示灯 |
按键 | 2 个用户按键， 连接到 FPGA 的普通 IO |
电源参数
输入电压 | +12V 电压输入 | 供电 | 12V/3A 供电 |
输入电流 | 3A 最大电流 |
包装清单
FPGA 开发板 | 1 块 | USB 下载器 | 1 个 |
Mini USB 线 | 1 根 | 散热风扇 | 1 个 |
12V 电源 | 1 个 |
结构尺寸
尺寸大小 | 177mm x 143mm |
叠层数量 | 扩展板 16 层 PCB 设计，预留独立电源层和 GND 层 |
扩展板结构尺寸图
应用领域
AXKU115 开发板基于 Xilinx KINTEX UltraScale 架构的高性能 FPGA 开发平台，其丰富的接口和强大的处理能力使其适用于多种应用场景
卫星雷达系统 数据中心计算存储加速
工业自动化与物联网 8K/4K高清视频处理
医疗超声成像 5G 通信与网络优化
