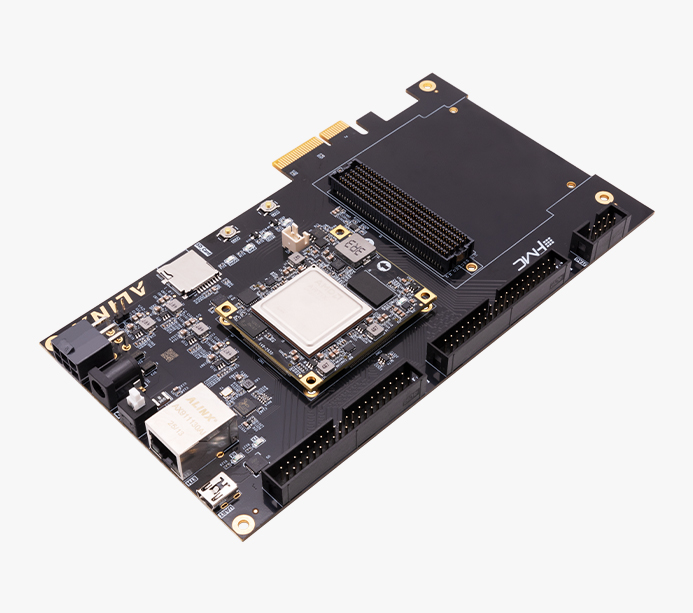

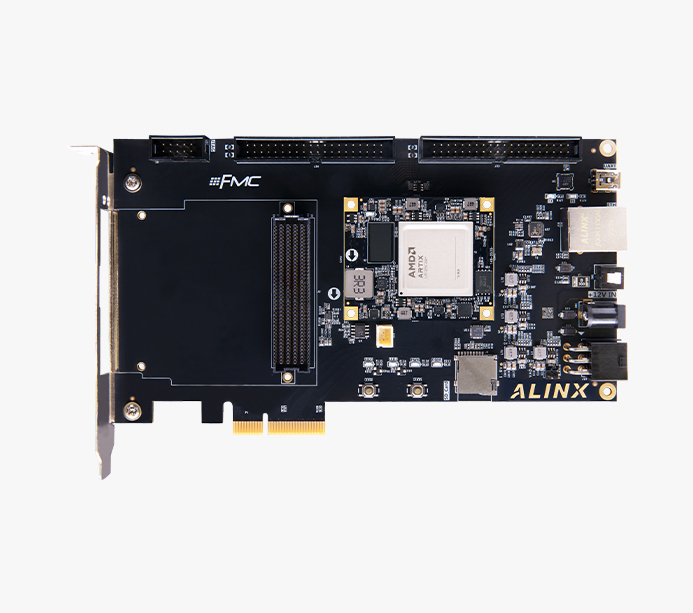

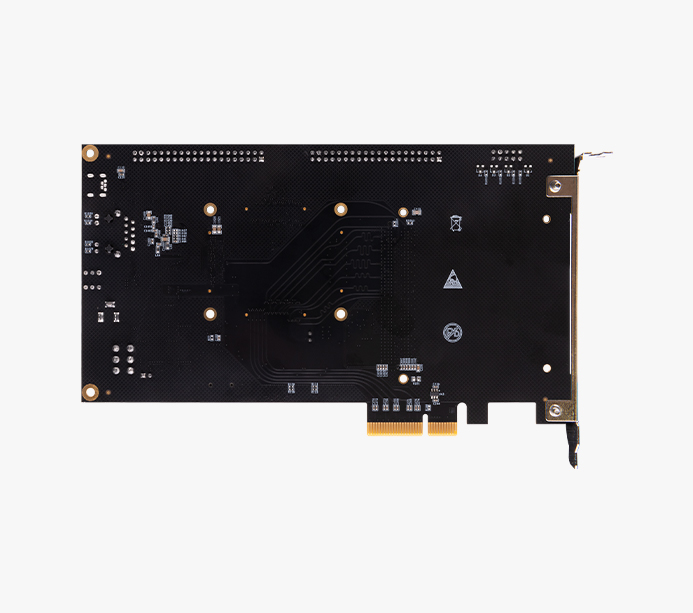

AXAU25：ALINX FPGA 开发板 Xilinx Artix UltraScale+ XCAU25P FMC HPC 视频处理与PCIe加速
芯片型号：XCAU25P-2FFVB676I
AXAU25：ALINX FPGA 开发板 Xilinx Artix UltraScale+ XCAU25P FMC HPC 视频处理与PCIe加速
XCAU25P
产品型号：AXAU25
产地：上海
价格：￥5499.00
Xilinx Artix UltraScale+ FPGA 开发板
高速数据处理与通信 PCIe 专业级平台
AXAU25 是一款基于 Xilinx Artix UltraScale+™ 架构的高性能 FPGA 开发平台。它采用核心板加扩展板的创新设计，集成了强大的处理核心、海量高速存储与丰富的外设接口，为工程师与研究人员提供了一个面向高速数据通信、视频图像处理及嵌入式系统开发的“专业级”硬件平台。
·308K
Logic Cells
·12x 16.3Gb/s
GTY 收发器
·1GB
DDR4 内存
·32MB
QSPI FLASH
·FMC HPC 扩展口
连接各种 FMC 卡
·PCIe 3.0 x4
高速接口
丰富的高速接口与扩展能力
AXAU25 以灵活的硬件架构，为您提供业界领先的高速接口组合。无论是构建 PCIe 3.0 加速卡、多通道数据采集系统，还是实现千兆网络通信，它都能突破数据传输瓶颈，满足最严苛的应用需求。
·PCIe 3.0 x4 接口
直连 CPU 总线，满足加速卡与采集卡极致带宽需求
·FMC HPC 连接器
支持高速 AD/DA、视频采集等专业子卡，功能无限扩展
·千兆以太网
工业级 PHY 芯片，保障通信稳定可靠
·双 40 针扩展口
兼容丰富外设模块，快速原型验证
核心板硬件架构
ACAU25 核心板（45mm × 55mm）集成了 ARTIX UltraScale+ FPGA、DDR4、Flash、电源与时钟电路，构成一个完整的高性能嵌入式系统。其工业级设计与丰富接口，让您无需投入复杂的硬件开发，即可快速部署于通信、工业控制等高端应用
·高度集成，即插即用
集成了 FPGA、DDR4、Flash、电源管理与时钟电路，构成完整的片上系统
·工业级可靠性
支持 -40℃~+85℃ 工业宽温，确保在苛刻环境下稳定运行
·接口丰富，扩展自由
丰富的 IO 资源与多路高速收发器，具备出色的系统设计灵活性，满足各种定制化需求
·开箱即用，加速上市
提供原理图 (.pdf)、PCB 结构图 (.pdf)、封装、参考设计等，方便二次开发，大幅缩短产品开发周期
功能接口
·核心板
*了解核心板，点击查看详情 >>
·开发板
产品参数
核心板主要参数
开发板型号 | AXAU25 |
FPGA型号 | XCAU25P-2FFVB676I |
芯片级别 | 速度等级 -2，工业级 |
DRR4 | 1GB |
QSPI Flash | 32MB |
逻辑单元( Logic Cells) | 308K |
查找表(CLB LUTs) | 141K |
触发器(CLB flip-flops) | 282K |
DSP Slices | 1200 |
PCI Express | 1x Gen3 x8 |
分布式RAM | 4.7 Mb |
块 RAM 总量 | 10.5Mb |
36K 位块 RAM 数量 | 300 |
GTY 收发器 | 12 |
时钟管理单元 (CMTs) | 4 |
系统监控单元 | 1 |
HD I/Os | 72 |
HP I/Os | 102 |
时钟配置 | 1 个 200MHz 差分晶振，可为 DDR4 控制器及 FPGA 逻辑提供参考时钟 1 个 156.25MHz 差分晶振，为FPGA GTY收发器提供精准的参考时钟输入 |
接口和功能
PCIe x4 接口 | 提供 PCIe Gen3 x4 接口，单通道通信速率可高达 8 Gbps |
FMC HPC 接口 | 1 路 FMC HPC 接口，外接 ALINX 各种 FMC 子卡（HDMI、AD、光纤、SDI、双目摄像头等） |
千兆以太网接口 | 1 路千兆以太网接口，为用户提供网络通信服务，持 10/100/1000 Mbps 网络传输速率; 全双工和自适应 |
USB Uart 接口 | 1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试 |
SD 卡槽 | 1 路 Micro SD 卡座，用于存储操作系统镜像和文件系统 |
40 针扩展口 | 2 个 40 针 2.54mm 间距扩展口，外接 ALINX 各种模块（摄像头，液晶屏， 高速AD块等） |
JTAG 调试口 | 1 个 10 针2.54mm 标准 JTAG 口，用户通过下载器对FPGA系统进行调试和下载 |
EEPROM | 1 片 IIC 接口的 EEPROM 24LC04 |
LED 灯 | 核心板 1 个电源指示灯；扩展板 6 个红色 LED 灯 |
包装清单

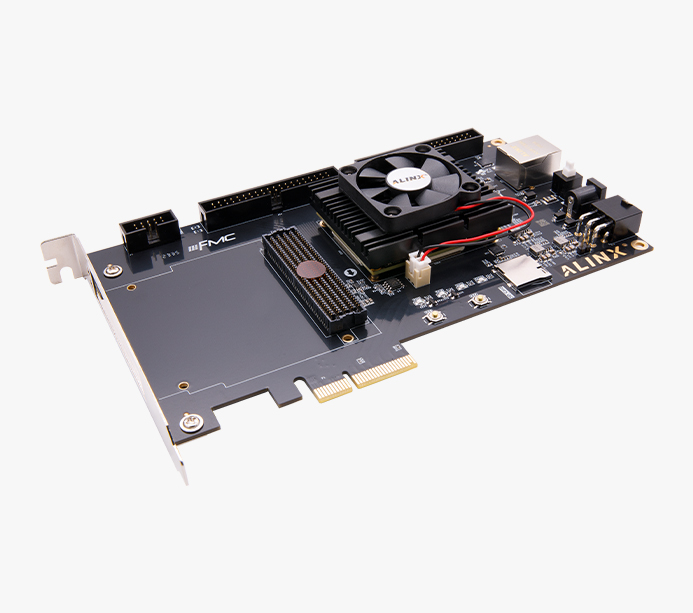

开发板 | 1 块 | 散热风扇 | 1 个 |
USB 下载器 | 1 套 | 12V 电源 | 1 个 |
PCIe 挡板 | 1 个 | MINI USB 线 | 1 根 |
物理规格
核心板尺寸 | 55mm × 45mm |
载板尺寸 | 188mm x 106mm |
PCB叠层 | 核心板 14 层 ，扩展板 10 层 ，预留独立电源层和 GND 层 |
电源输入 | +12V DC |
工作温度 | -40℃~+85℃ |
核心板结构尺寸图
扩展板结构尺寸图
应用领域
网络通信 数据中心网络和存储加速
医疗成像 工业自动化
视频图像处理 物联网
半导体 ATE 机器视觉
