AXAU15：ALINX FPGA 开发板 Xilinx Artix UltraScale+ XCAU15P FMC HPC
芯片型号：XCAU15P-2FFVB676I
AXAU15：ALINX FPGA 开发板 Xilinx Artix UltraScale+ XCAU15P FMC HPC
XCAU15P
产品型号：AXAU15
产地：上海
价格：￥3999.00

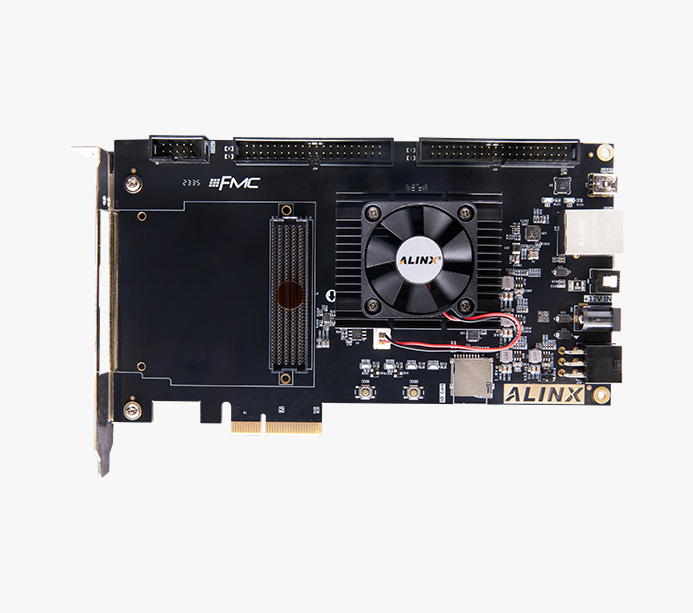

Xilinx Artix UltraScale+ FPGA 开发板
PCIe 4.0、GTH 12.5Gb/s 、FMC HPC 扩展口
扩展板集成PCIe 4.0 x4、FMC HPC 扩展、千兆以太网等接口，核心板器件采用 16 纳米架构的 Artix UltraScale+ 器件，可实现卓越的性能功耗比。Artix UltraScale+ FPGA 为高级协议提供速率高达 12.5Gb/s 的收发器，支持超强 DSP 计算处理能力，可将 I/O 带宽与计算相匹配，为成本敏感型低功耗应用提供优越的系统性能，充分满足机器视觉、安全网络、4K 广播以及多种不同工业物联网及边缘市场的需求。
·Logic Cells
170K
·Flip-Flops
156K
·LUTs
78K
·GTH 收发器
12.5Gb/s
·FMC HPC 扩展口
连接各种 FMC 卡
·存储
1GB DDR4 16bit，32MB QSPI FLASH
功能接口
·核心板
*了解核心板，点击查看详情 >>
·开发板
产品参数
核心板参数
核心板型号 | ACAU15 |
芯片型号 | XCAU15P-2FFVB676I |
工作温度 | 工业级，-40°C~85°C |
内存 | 1GB DDR4，16bit |
QSPI FLASH | 32MB |
System Logic Cells | 170K |
CLB Flip-Flops | 156K |
CLB LUTs | 78K |
Max. Distributed RAM | 2.5Mb |
Total Block RAM | 5.1Mb |
Clock Mgmt Tiles | 3 |
DSP Slices | 576 |
PCI Express | PCIE 4.0 |
收发器 GTH | GTH 12.5Gb/s x12 |
HD Ios | 72 |
HP Ios | 102 |
差分对 | 48 |

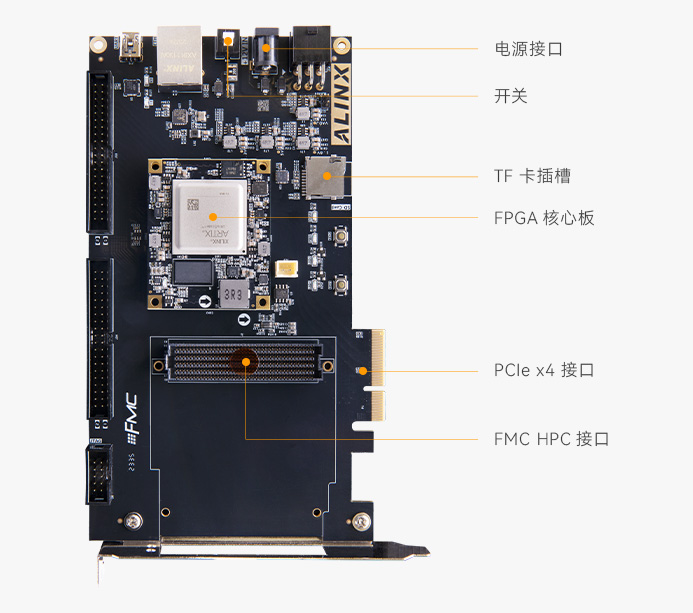

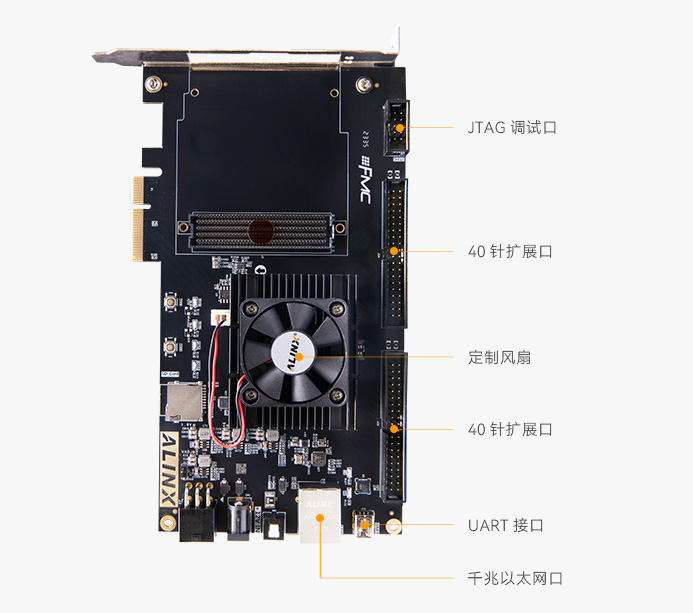

接口和功能
DDR4 | 1 片 1GB DDR4 存储芯片，运行数据速率可达 2400Mbps |
QSPI FLASH | 1 片 32MB 大小的 QSPI FLASH 芯片，存储 FPGA 配置 Bin 文件以及其它用户数据文件。 |
时钟配置 | 板上提供了 1 个 200MHz 差分晶振，可为 DDR4 控制器及 FPGA 逻辑提供参考时钟 1 个 156.25MHz 差分晶振，用于 GTH 收发器的参考时钟输入 |
PCIe x4 接口 | 支持 PCI Express 4.0 标准，提供标准的 PCIe x4 高速数据传输接口 |
FMC HPC 接口 | 1 路 FMC HPC 接口，外接 ALINX 各种 FMC 子卡（HDMI、AD、光纤、SDI、双目摄像头等） |
千兆以太网接口 | 1 路千兆以太网接口，为用户提供网络通信服务，持 10/100/1000 Mbps 网络传输速率; 全双工和自适应 |
USB Uart 接口 | 1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试 |
SD 卡槽 | 1 路 Micro SD 卡座，用于存储操作系统镜像和文件系统 |
40 针扩展口 | 2 个 40 针 2.54mm 间距扩展口，外接 ALINX 各种模块（摄像头，液晶屏， 高速AD块等） |
JTAG 调试口 | 1 个 10 针2.54mm 标准 JTAG 口，用户通过下载器对FPGA系统进 行调试和下载 |
EEPROM | 1 片 IIC 接口的 EEPROM 24LC04 |
LED 灯 | 核心板上 1 个电源指示灯；底板上有 1 个电源指示灯，1个配置灯 2 个是 USB Uart 的数据接收和发送指示灯和 2 个是用户 LED 灯 |
电源参数
输入电压 | +12V 电压输入 | 供电 | 12V/3A 供电 |
输入电流 | 3A 最大电流保护 |
包装清单
开发板 | 1 块 | 散热风扇 | 1 个 |
USB 下载器 | 1 套 | 12V 电源 | 1 个 |
PCIE 挡板 | 1 个 | MINI USB 线 | 1 根 |
结构尺寸
尺寸大小 | 188.1mm x 106.32mm |
叠层数量 | 核心板 14 层 PCB 板设计，扩展板 10 层 PCB 板设计，预留独立电源层和 GND 层 |
核心板结构尺寸图
扩展板结构尺寸图
自由扩展
FMC HPC 高速传输
8路高速收发器连接 FMC HPC 专用高速管脚
可连接 HDMI 输入输出，高速 AD、SDI 输入输出、光纤、双目摄像头、Cameralink、GMSL 摄像头等 FMC 子卡，自由扩展，满足高速传输，适合各领域开发。
应用领域
网络通信 数据中心网络和存储加速
医疗成像 工业自动化
视频图像处理 物联网
半导体 ATE 机器视觉
