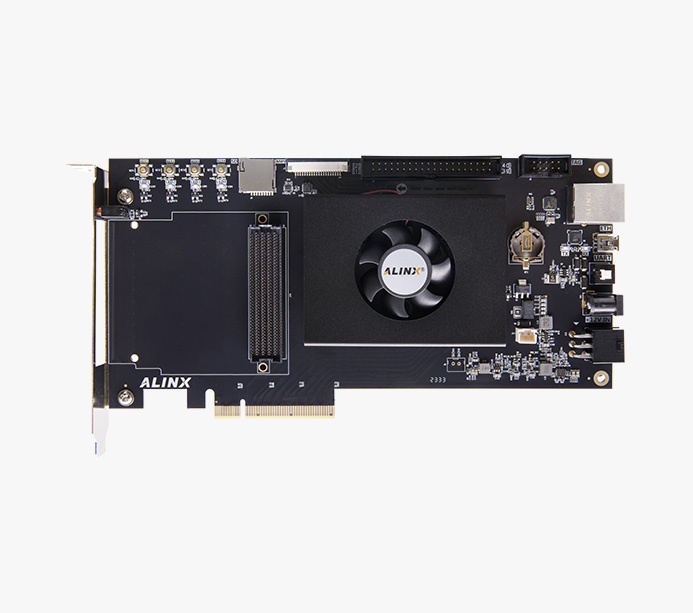

AXKU5：Xilinx Kintex UltraScale+ XCKU5P FPGA 开发板 PCIe3.0 GTY
FPGA型号：XCKU5P-2FFVB676I
AXKU5：Xilinx Kintex UltraScale+ XCKU5P FPGA 开发板 PCIe3.0 GTY
XCKU5P
产品型号：AXKU5 V1.1
产地：上海
价格：￥7499.00
Xilinx Kintex UltraScale+ FPGA 高端开发板
PCIe 3.0、GTY 28Gb/s 、FMC HPC 扩展口
扩展板集成 PCIe 3.0 x8、FMC HPC、MIPI Lanex4 摄像头、千兆以太网等接口，核心板采用 16nm 工艺 Kintex UltraScale+ 器件，与 7 系列 FPGA 相比，功耗锐降 60%；GTY 28Gb/s x16 收发器及 100G Ethernet，为需要高端功能的应用提供了经济高效的解决方案。是无线 MIMO 技术、PON 接入、Nx100G 有线网络、数据中心网络和存储加速、视频图像处理、半导体、工业控制、机器视觉、物联网以及医疗成像等应用的理想选择。
·Logic Cells
475K
·Flip-Flops
434K
·LUTs
217K
·GTY 收发器
28Gb/s
·FMC HPC 扩展口
连接各种 FMC 子卡
·存储
2GB DDR4 32bit，64MB QSPI FLASH

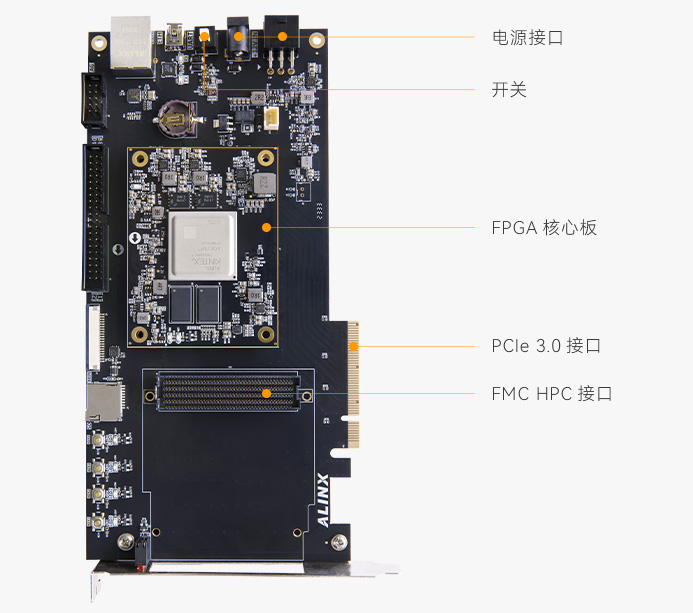

功能接口
·核心板
*了解核心板，点击查看详情 >>
·开发板
产品参数
核心板参数
核心板型号 | ACKU3 | ACKU5 |
芯片型号 | XCKU3P-2FFVB676I | XCKU5P-2FFVB676I |
芯片级别 | 速度等级 -2，工业级，-40°C~85°C | 速度等级 -2，工业级，-40°C~85°C |
DDR4 | 2GB DDR4， 32bit | 2GB DDR4，32bit |
QSPI FLASH | 64MB | 64MB |
System Logic Cells | 356K | 475K |
CLB Flip-Flops | 325K | 434K |
CLB LUTs | 163K | 217K |
Max. Distributed RAM | 4.7Mb | 6.1Mb |
Total Block RAM | 12.7Mb | 16.9Mb |
UltraRAM | 13.5Mb | 18.0Mb |
Clock Mgmt Tiles | 4 | 4 |
DSP Slices | 1368 | 1824 |
收发器 | GTY 28Gb/s x16 | GTY 28Gb/s x16 |
PCI Express | PCIe Gen3 x16 | PCIe Gen3 x16 |
100G Ethernet | - | 1 |
HD Ios | 70 | 70 |
HP Ios | 96 | 96 |
接口和功能
DDR4 | 2 片 1GB DDR4 存储芯片，运行数据速率可达 2666Mbps |
QSPI FLASH | 2 片 32MB 大小的 QSPI FLASH 芯片，存储 FPGA 配置 Bin 文件以及其它用户数据文件 |
时钟配置 | 板上提供了 2 个 200MHz 差分晶振，可为 DDR4 控制器及 FPGA 逻辑提供参考时钟 |
PCIe 3.0 接口 | PCI Express 3.0 x8 接口，单通道通信速率可高达 8Gb/s |
FMC HPC 接口 | 1 路 FMC HPC 接口，外接 ALINX 各种 FMC 子卡（HDMI、AD、光纤、SDI、双目摄像头等） |
MIPI 输入接口 | 1 路 MIPI Lanex4 输入接口，速率高达支持 2.5Gb/s，连接 AN5020 MIPI 摄像头模块 |
千兆以太网接口 | 1 路千兆以太网接口，为用户提供网络通信服务，持 10/100/1000 Mbps 网络传输速率; 全双工和自适应 |
USB Uart 接口 | 1 路 Uart USB 接口，用于和电脑通信，方便用户调试 |
SD 卡槽 | 1 路 Micro SD 卡座，用于存储操作系统镜像和文件系统 |
40 针扩展口 | 1 个 40 针 2.54mm 间距扩展口，外接 ALINX 各种模块（摄像头，液晶屏，高速 AD 块等） |
JTAG 调试口 | 1 个 10 针 2.54mm 标准 JTAG 口，用户通过下载器对 FPGA 系统进行调试和下载 |
RTC 实时时钟 | 板载 RTC 实时时钟，配有电池座，（电池需自购，型号为 CR1220） |
LED 灯 | 核心板上 1 个电源指示灯，1 个 DONE 配置指示灯和用户指示灯；底板上有 1 个电源指示灯，4 个用户指示灯和 2 个串口指示灯 |
电源参数
输入电压 | +12V 电压输入 | 供电 | 12V/3A 供电 |
输入电流 | 3A 最大电流保护 |
包装清单
开发板 | 1 块 | 散热风扇 | 1 个 |
Mini USB 线 | 1 根 | USB 下载器 | 1 套 |
12V 电源 | 1 个 | PCIE 挡板 | 1 个 |
结构尺寸
尺寸大小 | 215mmx 111mm |
叠层数量 | 核心板 14 层 PCB 板设计，扩展板 10 层 PCB 板设计，预留独立电源层和 GND 层 |
核心板结构尺寸图
扩展板结构尺寸图
自由扩展
FMC HPC 高速传输
8 路高速收发器连接 FMC HPC 专用高速管脚
可连接 HDMI 输入输出，高速 AD、SDI 输入输出、光纤、双目摄像头、Cameralink、GMSL 摄像头等 FMC 子卡，自由扩展，满足高速传输，适合各领域开发。
应用领域
网络通信 数据中心网络和存储加速
医疗成像 工业自动化
视频图像处理 物联网
半导体 ATE 机器视觉
