AXKU15：Xilinx Kintex UltraScale+ XCKU15P FPGA 开发板 60G光纤 FMC PCIe3.0 GTY
芯片型号：XCKU15P-2FFVE1517I
AXKU15：Xilinx Kintex UltraScale+ XCKU15P FPGA 开发板 60G光纤 FMC PCIe3.0 GTY
XCKU15P
产品型号：AXKU15 V2.0
产地：上海
价格：￥29999.00
Xilinx Kintex UltraScale+ FPGA 高端开发板
PCIe 3.0 x16、GTY 28Gb/s x24 收发器、GTH 16Gb/s x32 收发器
扩展板集成 PCIe 3.0 x16、60G 光纤、FMC HPC 扩展、MIPI Lanex4 摄像头、千兆以太网等接口，核心板采用 16nm 工艺 Kintex UltraScale+ 器件，与 7 系列 FPGA 相比，功耗锐降 60%；GTY 28Gb/s x24, GTH 16Gb/s x32 收发器及 100G Ethernet，为需要高端功能的应用提供了经济高效的解决方案。是无线 MIMO 技术、PON 接入、Nx100G 有线网络、数据中心网络和存储加速、视频图像处理、半导体、工业控制、机器视觉、物联网以及医疗成像等应用的理想选择。
·Logic Cells
1,143K
·Flip-Flops
1,045K
·LUTs
523K
·GTH 收发器
16Gb/s
·GTY 收发器
28Gb/s
·存储
5GB DDR4 80bit，128MB QSPI FLASH

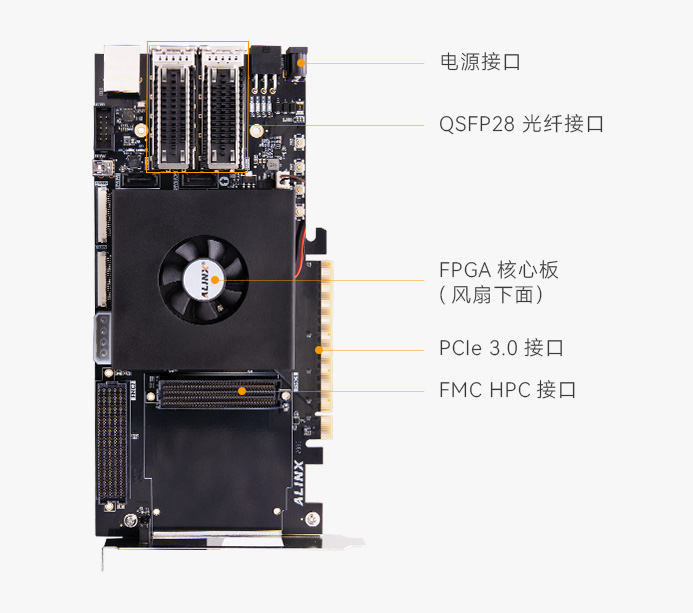

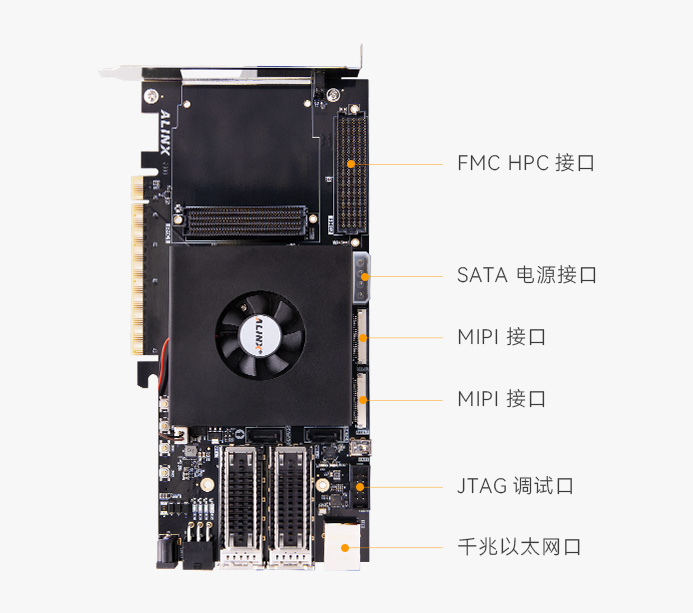

功能接口
·核心板
*了解核心板，点击查看详情 >>
·开发板
产品参数
核心板参数
核心板型号 | ACKU15 |
芯片型号 | XCKU15P-2FFVE1517I |
工作温度 | 工业级，-40°C~85°C |
内存 | 5GB DDR4，80bit |
QSPI FLASH | 128MB |
System Logic Cells | 1143K |
CLB Flip-Flops | 1045K |
CLB LUTs | 523K |
Max. Distributed RAM | 9.8Mb |
Total Block RAM | 34.6Mb |
UltraRAM | 36Mb |
Clock Mgmt Tiles | 11 |
DSP Slices | 1968 |
PCIe Gen3 x16 | 5 |
收发器 GTY | GTY 24x 28Gb/s |
收发器 GTH | GTH 32x 16Gb/s |
150G Interlaken | 4 |
100G Ethernet | 4 |
HD Ios | 88 |
HP Ios | 256 |
接口和功能
DDR4 | 5 片 1GB DDR4存储芯片，运行数据速率可达 2666Mbps |
QSPI FLASH | 2 片 64MB 大小的 QSPI FLASH 芯片，存储 FPGA 配置 Bin 文件以及其它用户数据文件。 |
时钟配置 | 核心板上提供了 2 个 200MHz 差分晶振，可为 DDR4 控制器及 FPGA 逻辑提供参考时钟 |
PCIe 3.0 接口 | PCI Express 3.0 x16 接口，单通道通信速率可高达 8Gb/s |
FMC HPC 接口 | 2 路 FMC HPC 接口，外接各种 FMC 子卡（HDMI、AD、光纤、SDI、 双目摄像头等） |
MIPI 输入接口 | 2 路 MIPI Lanex4 输入接口，速率高达支持 2.5Gb/s，连接 AN5020 MIPI 摄像头模块 |
光纤接口 | 2 个 QSFP28 光纤接口，每条通道数据速率为 60Gb/s |
千兆以太网接口 | 1 路千兆以太网接口，为用户提供网络通信服务，持 10/100/1000 Mbps 网络传输速率; 全双工和自适应 |
USB Uart 接口 | 1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试 |
SD 卡槽 | 1 路 Micro SD 卡座，用于存储操作系统镜像和文件系统 |
EEPROM | 1 片 IIC 接口的 EEPROM 24LC04 |
JTAG 调试口 | 1 个 10 针 2.54mm 标准 JTAG 口，用户通过下载器对 FPGA 系统进行调试和下载 |
LED 灯 | 核心板 3 个，底板 6 个 |
电源参数
输入电压 | +12V 电压输入 | 供电 | 12V/3A 供电 |
输入电流 | 3A 最大电流保护 |
包装清单
开发板 | 1 块 | 散热风扇 | 1 个 |
Mini USB 线 | 1 根 | USB 下载器 | 1 套 |
12V 电源 | 1 个 | PCIe 挡板 | 1 个 |
结构尺寸
尺寸大小 | 226mmx 111mm 核心板：80x 80mm |
叠层数量 | 核心板 18 层 PCB 板设计，扩展板 14 层 PCB 板设计，预留独立电源层和 GND 层 |
核心板结构尺寸图
扩展板结构尺寸图
自由扩展
FMC HPC 高速传输
8 路高速收发器连接 FMC HPC 专用高速管脚
可连接 HDMI 输入输出，高速 AD、SDI 输入输出、光纤、双目摄像头、Cameralink、GMSL 摄像头等 FMC 子卡，自由扩展，满足高速传输，适合各领域开发。
应用领域
网络通信 数据中心网络和存储加速
医疗成像 工业自动化
视频图像处理 物联网
半导体 ATE 机器视觉
