AXKU15-D：Xilinx Kintex UltraScale+ XCKU15P FPGA 开发板 60G光纤 PCIe3.0 GTY

芯片型号：XCKU15P-2FFVE1517I

规格参数

AXKU15-D：Xilinx Kintex UltraScale+ XCKU15P FPGA 开发板 60G光纤 PCIe3.0 GTY

XCKU15P

产品型号：AXKU15-D V1.0
产地：上海
价格：￥30999.00

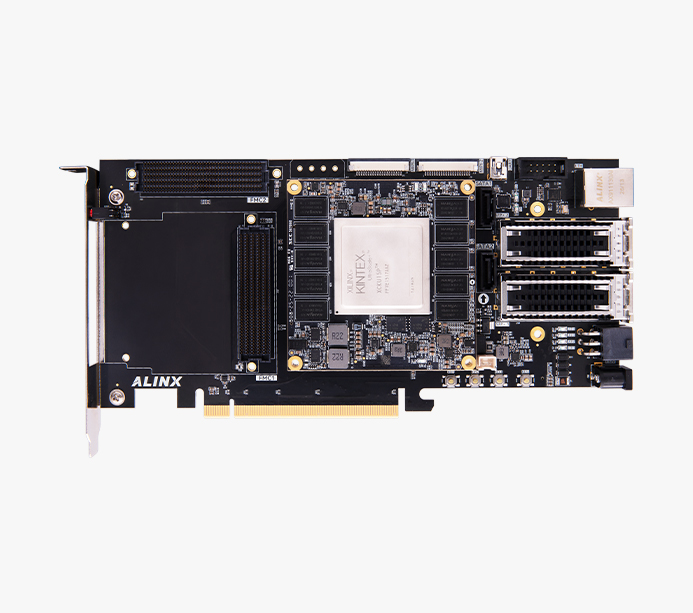

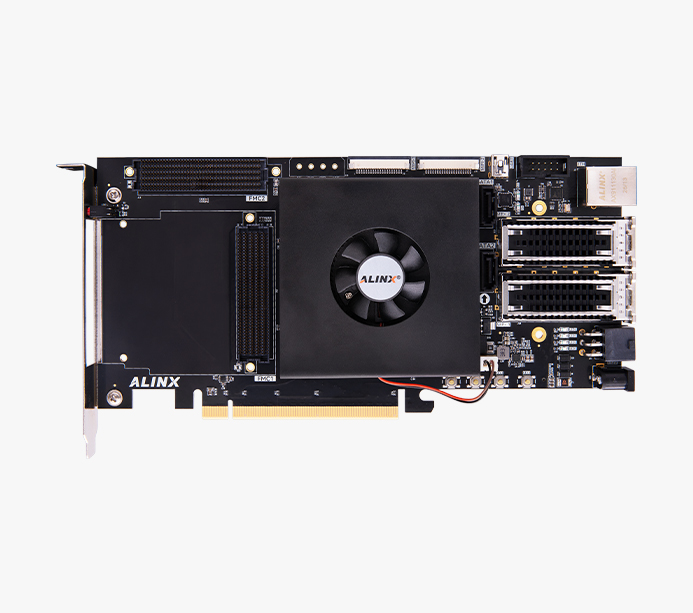

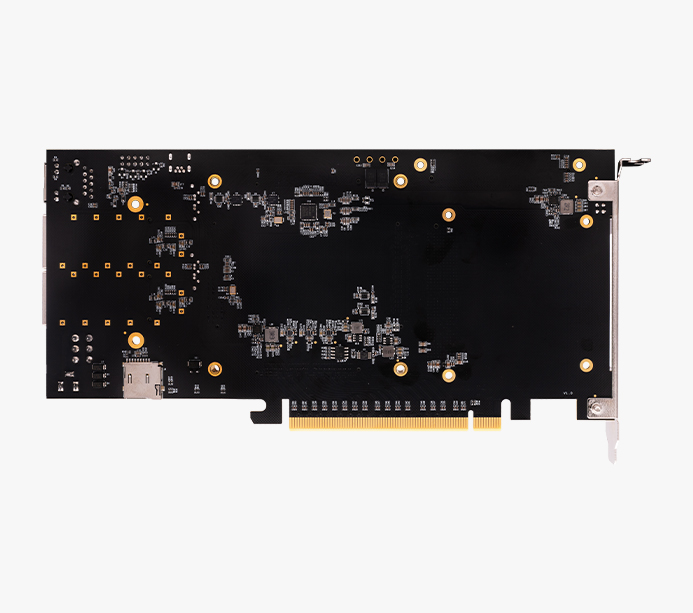

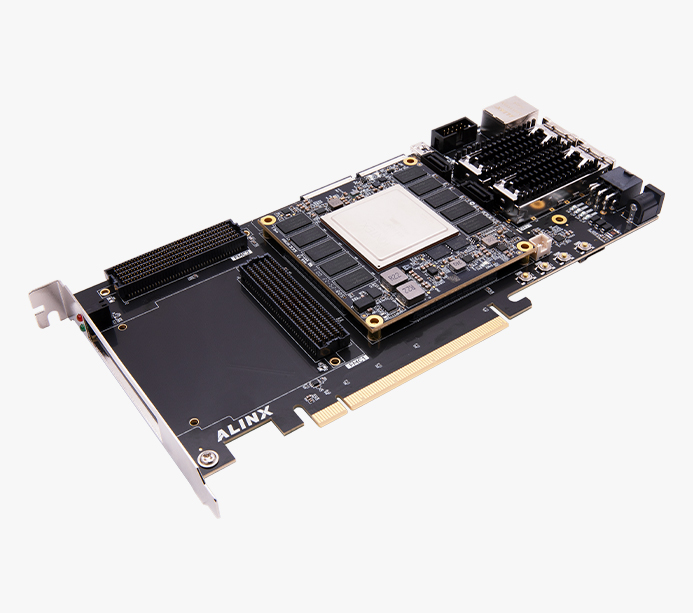

Xilinx Kintex UltraScale+ 高端 FPGA 开发板

10GB DDR4 超大容量内存、支持 PCIe 3.0 x16

扩展板集成 PCIe 3.0 x16、60G 光纤、FMC HPC 扩展、千兆以太网等接口，核心板采用 16nm 工艺 Kintex UltraScale+ 器件，与 7 系列 FPGA 相比，功耗锐降 60%；GTY 28Gb/s x24, GTH 16Gb/s x32 收发器及 100G Ethernet，为需要高端功能的应用提供了经济高效的解决方案。是无线 MIMO 技术、PON 接入、Nx100G 有线网络、数据中心网络和存储加速、视频图像处理、半导体、工业控制、机器视觉、物联网以及医疗成像等应用的理想选择。

·1,143K

Logic Cells

·1,045K

Flip-Flops

·522K

LUTs

·24x 28.21 Gb/s

GTY 收发器

· 32x 16.3 Gb/s

GTH 收发器

·10GB DDR4

大容量高速内存

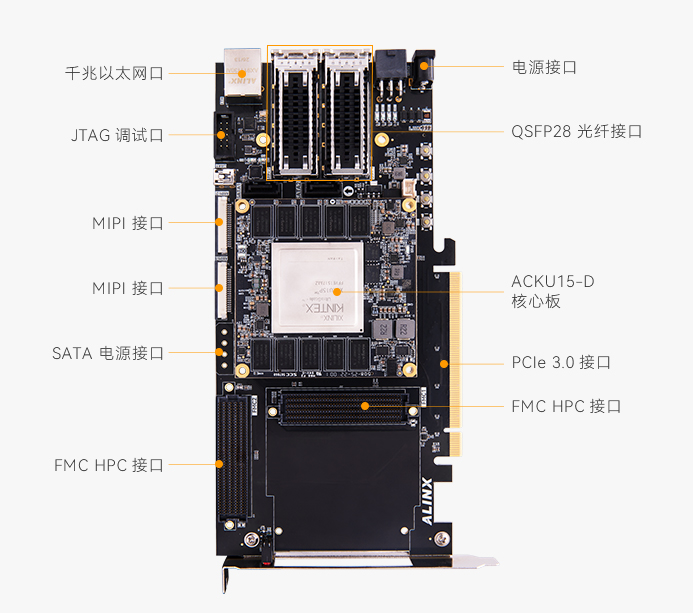

功能接口

·核心板

*了解核心板，点击查看详情 >>

·开发板

产品参数

核心板参数

核心板型号	ACKU15-D
芯片型号	XCKU15P-2FFVE1517I
工作温度	工业级，-40°C~85°C
内存	10GB DDR4，80bit
QSPI FLASH	128MB
System Logic Cells	1143K
CLB Flip-Flops	1045K
CLB LUTs	523K
Max. Distributed RAM	9.8Mb
Total Block RAM	34.6Mb
UltraRAM	36Mb
Clock Mgmt Tiles	11
DSP Slices	1968
PCIe Gen3 x16	5
GTY 28.21Gbps	24
GTH 16.3Gbps	32
150G Interlaken	4
100G Ethernet	4
HD Ios	88
HP Ios	122

接口和功能

DDR4	10 片 1GB DDR4 存储芯片，运行数据速率可达 2666Mbps
QSPI FLASH	2 片 64MB 大小的 QSPI FLASH 芯片，存储 FPGA 配置 Bin 文件以及其它用户数据文件。
时钟配置	核心板上提供了 2 个 200MHz 差分晶振，可为 DDR4 控制器及 FPGA 逻辑提供参考时钟
PCIe 3.0 接口	PCI Express 3.0 x16 接口，单通道通信速率可高达 8Gb/s
FMC HPC 接口	2 路 FMC HPC 接口（FMC1 接口 AXKU15-D不可用），外接各种 FMC 子卡（HDMI、AD、光纤、SDI、双目摄像头等）
MIPI 输入接口	2 路 MIPI Lanex4 输入接口（AXKU15-D不可用），速率高达支持 2.5Gb/s，连接 AN5020 MIPI 摄像头模块
光纤接口	2 个 QSFP28 光纤接口，每条通道数据速率为 60Gb/s
千兆以太网接口	1 路千兆以太网接口，为用户提供网络通信服务，持 10/100/1000 Mbps 网络传输速率; 全双工和自适应
USB Uart 接口	1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试
SD 卡槽	1 路 Micro SD 卡座，用于存储操作系统镜像和文件系统
EEPROM	1 片 IIC 接口的 EEPROM 24LC04
JTAG 调试口	1 个 10 针 2.54mm 标准 JTAG 口，用户通过下载器对 FPGA 系统进行调试和下载
LED 灯	核心板 3 个，底板 6 个

电源参数

输入电压	+12V 电压输入	供电	12V/3A 供电
输入电流	3A 最大电流保护

包装清单

开发板	1 块	散热风扇	1 个
Mini USB 线	1 根	USB 下载器	1 套
12V 电源	1 个	PCIe 挡板	1 个

结构尺寸

尺寸大小	226mmx 111mm 核心板：80x 80mm
叠层数量	核心板 18 层 PCB 板设计，扩展板 14 层 PCB 板设计，预留独立电源层和 GND 层

核心板结构尺寸图

扩展板结构尺寸图

自由扩展

FMC HPC 高速传输

8 路高速收发器连接 FMC HPC 专用高速管脚

可连接 HDMI 输入输出，高速 AD、SDI 输入输出、光纤、双目摄像头、Cameralink、GMSL 摄像头等 FMC 子卡，自由扩展，满足高速传输，适合各领域开发。

应用领域

网络通信数据中心网络和存储加速

医疗成像工业自动化

视频图像处理物联网

半导体 ATE 机器视觉
