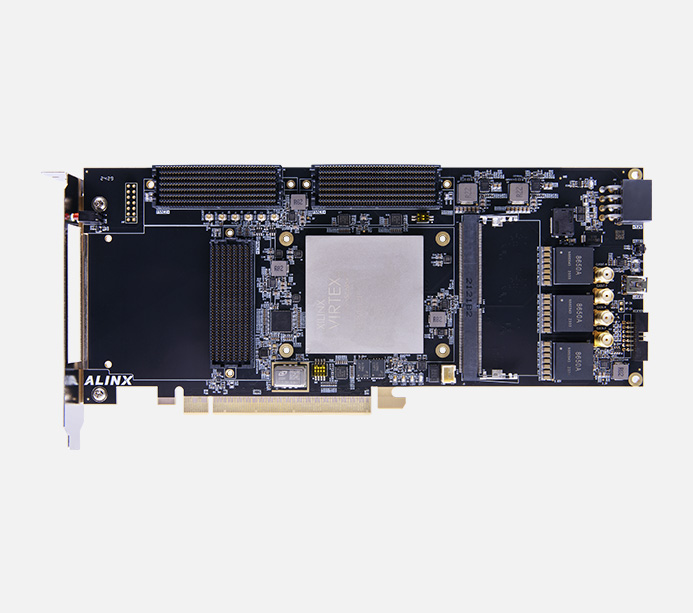

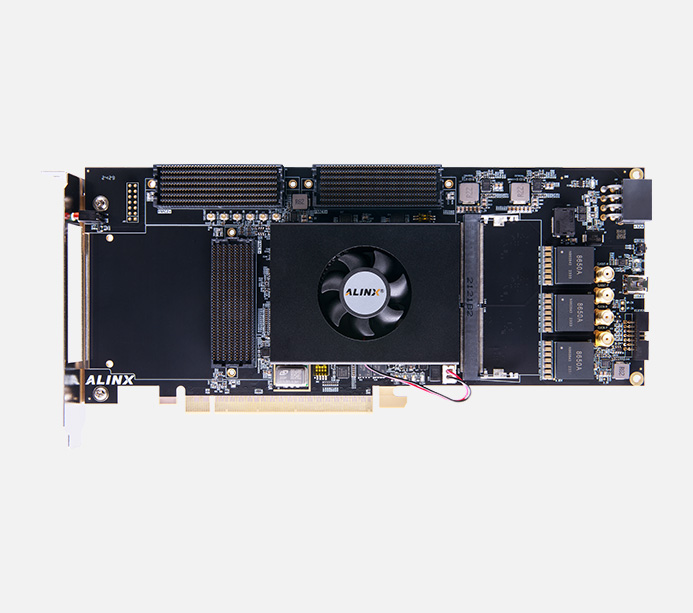

AXVU13P：ALINX AMD Virtex UltraScale+ FPGA XCVU13P超高端开发板 PCIe 3.0 FMC+

FPGA型号：XCVU13P-2FHGB2104I

规格参数

AXVU13P：ALINX AMD Virtex UltraScale+ FPGA XCVU13P超高端开发板 PCIe 3.0 FMC+

XCVU13P

产品型号：AXVU13P
产地：上海
价格：￥100000.00

AMD Virtex Ultrascale+ 系列
FPGA PCIe 3.0 超高端开发平台

·XCVU13P

FPGA 芯片

·DDR4

SODIMM 插槽

·PCIe3.0

PCIe3.0 x16 接口

·256MB

QSPI Flash

·FMC+

3 路 FMC+ 接口

强大丰富的 FPGA 资源

Virtex UltraScale+ XCVU13P 提供了大规模的可编程逻辑资源、丰富的 DSP 和存储资源,以及高速串行接口，可满足各种高端应用的严苛性能需求。

·3780K

Logic Cells

·3456K

Flip-Flops

·1728K

LUTs

·12,288

DSP Slices

·28.21Gbps

GTY

·38.3 TOP/s

Peak INT8 DSP

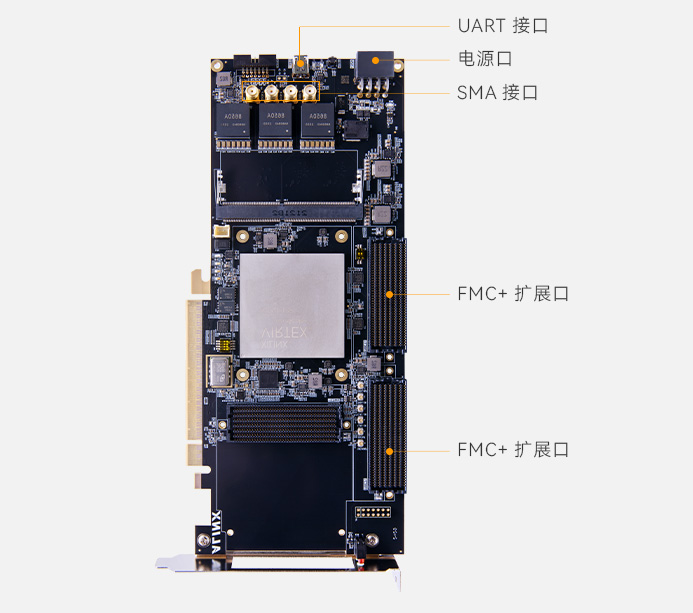

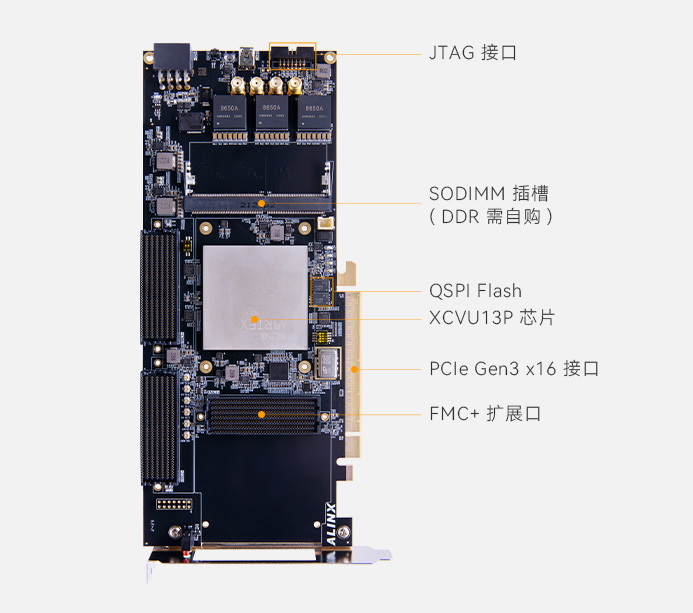

功能接口

·开发板

产品参数

核心板参数

开发板型号	AXVU13P
FPGA 型号	XCVU13P-2FHGB2104I
Logic Cells	3780K
触发器(FF)	3456K
LUTs	1728K
Block RAM	94.5Mb
UltraRAM	360Mb
DSP Slices	12288
CMTs	16
GTY	28.21Gbps，76个
PCIe Gen3 x16	4
速度等级	-2
温度等级	工业级

接口和功能

DDR4 接口	1 个 DDR4 SODIMM 内存条插槽支持容量高达 16GB
QSPI FLASH	2 片 128MB 大小的 Quad-SPI FLASH 芯片
PCIe3.0 x16 接口	支持 PCI Express 3.0 标准，提供标准的 PCIe x16 高速数据传输接口，单通道通信速率可高达 8 Gbps
FMC+ 接口	3 路 FMC+ 接口，可以外接 ALINX 各种 FMC+ 和 FMC 模块（HDMI 输入输出模块，双目摄像头模块，高速 AD 模块等）
SMA 接口	1 路 SMA 差分输入输出接口分别连接到 FPGA 的 HPIO 管脚上，可用于客户差分信号的输入与输出验证
4 位拨码开关	4 位拨码开关，方便客户简单的输入验证
USB Uart 接口	1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试
扩展口	1 个 14 Pin 的 2.54mm 间距扩展接口，引出 FPGA 的 10 个 HPIO 管脚，方便用户进行测试
晶振	2 个 200MHz 差分晶振，可为 SODIMM 控制器及 FPGA 逻辑提供参考时钟
LED 灯	8 个 LED（1 个 DONE 指示灯，1 个电源指示灯，4 个用户指示灯 2 个串口指示灯）
按键	1 个用户按键

电源参数

供电	12V/15A 供电	输入电压	+12V
输入电流	15A 最大电流

包装清单

FPGA 开发板	1 块	USB 下载器	1 个
Mini USB 线	1 根	散热风扇	1 个
12V 电源	1 个	PCIe 挡板	1 个

结构尺寸

尺寸大小	251mm x 111.15mm
叠层数量	扩展板 18 层 PCB 设计，预留独立电源层和 GND 层

开发板结构尺寸图

应用领域

计算加速 5G 基站

有线通信网络加速

测试与测量机器学习与 AI

雷达仿真与原型设计
