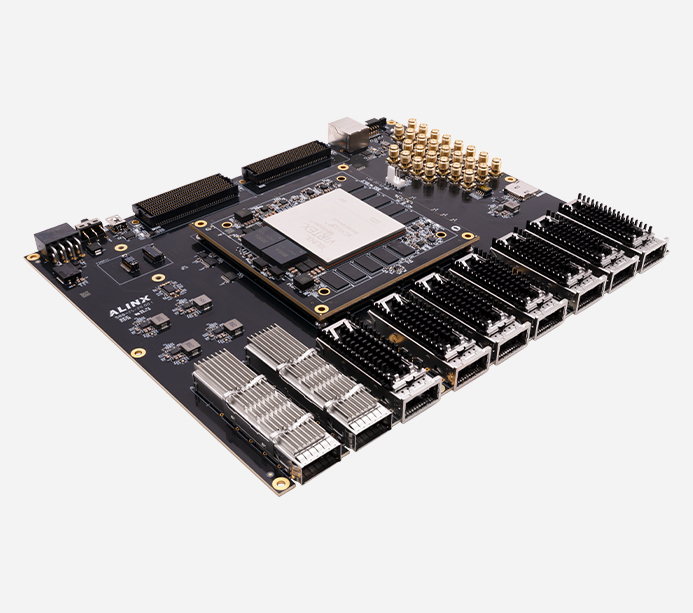

AXVU13G：ALINX AMD Virtex UltraScale+ FPGA 超高端开发板 100G 200G 光纤 FMC HPC XCVU13P
FPGA 型号：XCVU13P-2FHGB2104I
AXVU13G：ALINX AMD Virtex UltraScale+ FPGA 超高端开发板 100G 200G 光纤 FMC HPC XCVU13P
XCVU13P
产品型号：AXVU13G V1.0
产地：上海
价格：￥100000.00
AMD Virtex Ultrascale+ FPGA 超高端 1100G 光纤开发板
高端硬件开发与验证平台
AXVU13G FPGA 开发板基于AMD Virtex™ Ultrascale+™ 系列旗舰级 FPGA（XCVU13P）构建的高端硬件开发与验证平台。它专为应对最严苛的数据处理、高速互联和计算加速挑战而设计，是研究人员、算法工程师和系统架构师进行原型验证和产品开发的理想选择。
·3,780K
Logic Cells
·12,288
DSP Slices
·76x 28.21Gbps
GTY 收发器
·38.3 TOP/s
Peak INT8 DSP 算力
·20GB
DDR4
·256MB
QSPI Flash
丰富的接口与扩展能力
AXVU13G 开发板提供了丰富的高速网络接口（QSFP-DD/QSFP28）、扩展接口（FMC+/FMC）和调试接口（UART/JTAG）
·高速网络接口
2x 200G QSFP-DD 光纤
7x 100G QSFP28 光纤
·硬件扩展接口
1x FMC+
1x FMC
·原型验证与直接连接接口
9x 专用高速收发器 SMA
3x SMA 差分
·通信、调试、配置与存储接口
1x 外部触发输入/输出
1x 千兆以太网
1x UART/JTAG/TF 卡槽
QSFP-DD / QSFP28 / FMC+ / FMC HPC 组合
增强的 DSP 内核，全能型计算与数据处理平台
38.3TOP/s 的 DSP 计算性能针对包括 INT8 在内的定浮点计算进行了优化，可充分满足 AI 推理的需求，适用于各种计算密集型应用，包括速率超过 1 Tb/s 的网络系统、机器学习系统、计算加速、测试测量和雷达/预警系统。
·超高带宽网络
2x 200G + 7x 100G 1.1 Tbps 总网络带宽
·超强可扩展性
FMC+ 和 FMC 接口可连接各种高性能 FMC 子卡
·全链路加速
数据通过 FPGA 直接处理，极低延迟
·超高带宽覆盖
100G~200G 网络接口

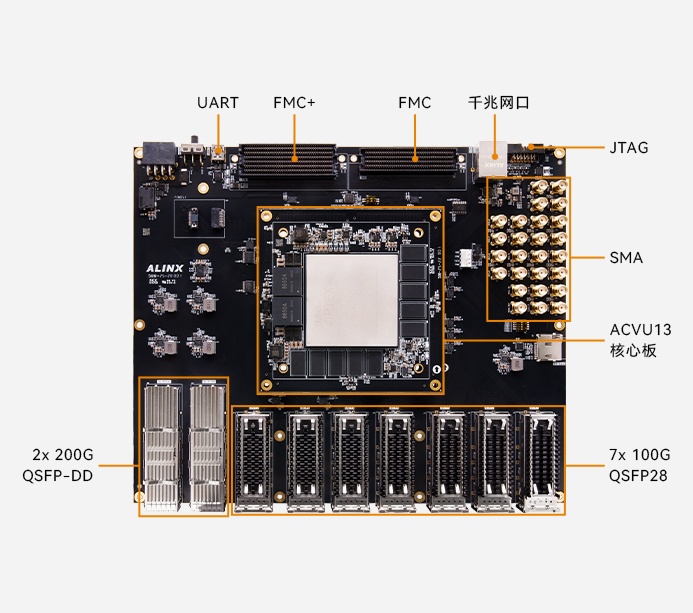

功能接口
·核心板
点击上方图片查看核心板详情>>

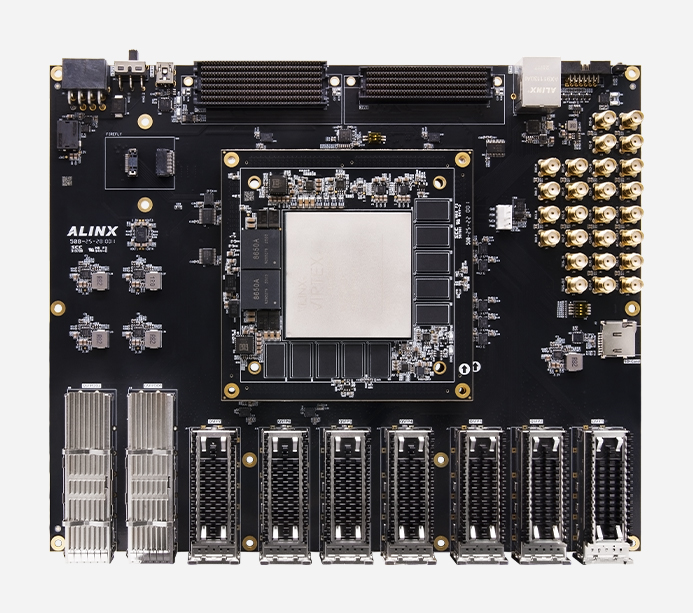

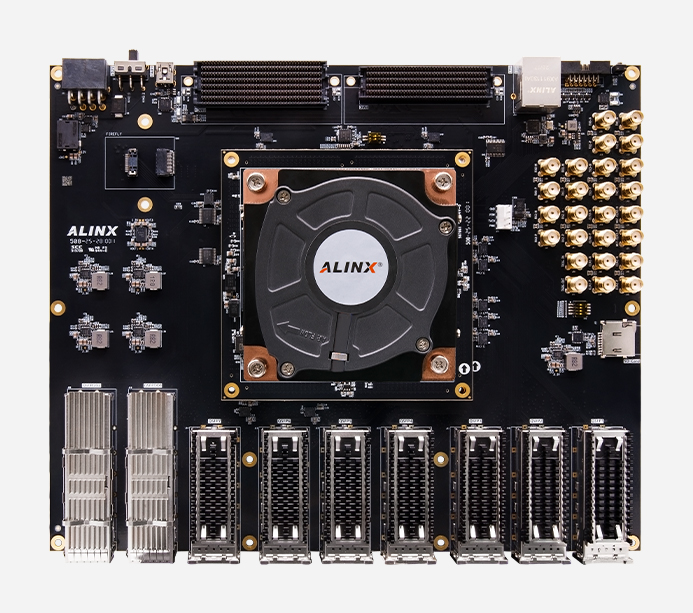

·开发板
产品参数
ACVU13 核心板参数
开发板型号 | AXVU13G |
FPGA 型号 | XCVU13P-2FHGB2104I |
工作温度 | 工业级，-40°C ~ 85°C |
内存 | 20GB DDR4 |
QSPI Flash | 256MB |
System Logic Cells | 3780K |
Flip-Flops | 3456K |
Look-Up Tables | 1728K |
Max. Dist.RAM | 48.3Mb |
Total Block RAM | 94.5Mb |
UltraRAM | 360.0Mb |
DSP Slices | 12,288 |
Peak INT8 DSP (TOP/s) | 38.3 |
PCI Express | PCIe Gen 3 x16 |
150G Interlaken | 8 |
100G 以太网 MAC/PCS | 12 |
GTY 28.21Gbps | 76 |
HP I/O | 377 |
接口和功能
QSFP-DD 接口 | 2 个 QSFP-DD 接口，每个 8 通道共 16 通道，连接到 FPGA 的 GTY 收发器，单通道速率可达 25Gbps |
QSFP28 接口 | 7 个 QSFP28 接口，每个 4 通道共 28通道，连接到 FPGA 的 GTY 收发器，单通道速率可达 25Gbps |
FMC+ 接口 | 1 路标准 FMC+ 接口，可以外接 ALINX 各种 FMC+ 和 FMC 模块 （HDMI 输入输出模块，双目摄像头模块，高速 AD 模块等） |
FMC 接口 | 1 路标准 FMC HPC 扩展口，外接 ALINX 各种 FMC 子板（HDMI 输入输出模块，双目摄像头模块，高速 AD 模块等） |
千兆以太网 | 1 路千兆以太网接口，和电脑或其它网络设备进行以太网数据交换 |
SMA 输入输出 | 9 对 SMA差分接口连接到 FPGA 高速收发器管脚上 3 对 SMA 差分接口连接到 FPGA 的 HPIO 上 可用于客户外接高速收发器和差分对信号验证 |
USB Uart | 1 路 Uart 转 USB 接口，用于和电脑通信，方便用户调试 |
Micro SD 卡座 | 1 路 Micro SD 卡座，用于存储操作系统镜像和文件系统 |
JTAG 调试口 | 1 个 14 针 2.00mm 标准的 JTAG 口，用于 FPGA 程序的下载和调试，用户可以通过 XILINX 下载器对 FPGA 系统进行调试和下载 |
开关 | 4 位拨码开关，方便客户简单的输入验证 |
LED | 6 个发光二极管 LED，核心板上 2 个，底板上 4 个。核心板上 1 个用户指示灯；1 个 DONE 配置指示灯。2 个用户指示灯和2 个串口指示灯 |
按键 | 1 个用户按键 |
电源参数
供电 | 12V/15A 供电 | 输入电压 | +12V |
输入电流 | 15A 最大电流 |
包装清单
FPGA 开发板 | 1 块 | USB 下载器 | 1 个 |
Mini USB 线 | 1 根 | 散热风扇 | 1 个 |
SMA 线 | 6 个 | SMA 弯头 | 7 个 |
12V 电源 | 1 个 | SD 卡 | 1 个 |
结构尺寸
尺寸大小 | 210x255 mm |
核心板结构尺寸图
开发板结构尺寸图
应用领域
计算加速 5G 基站
有线通信 网络加速
测试与测量 机器学习与 AI
雷达 仿真与原型设计
