S1D13A05B00B200：爱普生(EPSON) QVGA液晶控制器

S1D13A05概述

   S1D13A05 是一种 LCD 解决方案，专为无缝连接各种微处理器而设计。

   S1D13A05 将 LCD 图形控制器与嵌入式 256K 字节 SRAM 显示缓冲器集成在一起。这LCD 控制器支持 TFT 和无源面板类型，并包含一个硬件加速引擎，可大大提高改进屏幕绘图功能。

   S1D13A05 采用有保证的低延迟 CPU 架构，可为没有 READY/WAIT# 握手信号的微处理器提供支持。 32 位内部数据路径、写入缓冲区和硬件加速引擎为显示内存提供高性能带宽，从而实现快速显示更新。

   此外，需要旋转显示的产品可以利用 SwivelView^TM 功能，该功能提供对软件应用透明的显示存储器的硬件旋转。 S1D13A05 还提供对画中画（可变大小的叠加窗口）的支持。

   S1D13A05 对 CPU 类型或操作系统的公正性使其成为广泛的理想显示解决方案嵌入式市场中的各种应用。

S1D13A05特征

• 嵌入式 256KB 显示缓冲区

• 低工作电压

• 低延迟 CPU 接口

• 直接支持多种 CPU 类型

• TFT 面板支持

• 无源 LCD 面板支持

• 可编程分辨率和颜色深度

• USB 客户端，符合 1.1 版

• 画中画

• SwivelView^TM（显示图像的90°、180°、270°硬件旋转）

• 像素加倍

• 硬件加速引擎

• 软件启动的省电模式

• 软件视频反转

• 121 引脚 PFBGA 封装

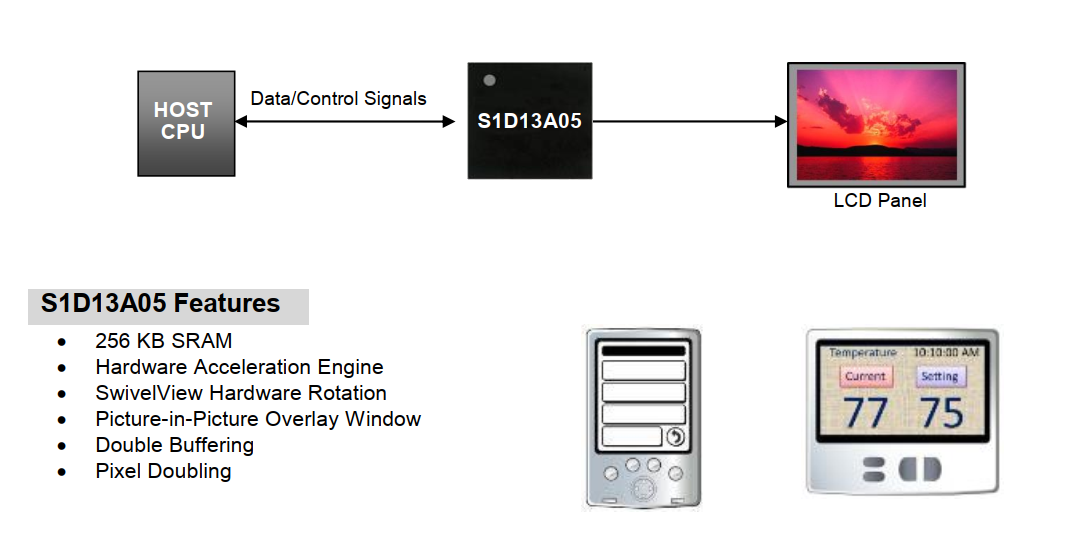

S1D13A05系统框图

S1D13A05描述

显示缓冲区

• 嵌入式 256K 字节 SRAM 显示缓冲器

CPU接口

• 修复了低延迟 CPU 访问时间

• 直接支持多种流行界面

显示支持

• 1/2/4/8/16 位/像素 (bpp) 支持

• 单色无源面板上多达 64 种灰度

• 9/12/18 位 TFT 接口

• 单面板、单驱动无源显示器

   o 4/8 位单色 LCD 接口

   o 4/8/16 位彩色无源 LCD 接口

• 支持的典型分辨率：

   o 320x320 @ 8 bpp

   o 320x240 @ 16 bpp

   o 160x160 @ 16 bpp（2 页）

   o 160x240 @ 16 bpp

显示功能

• 画中画：显示覆盖在背景图像上的可变大小窗口

• SwivelViewTM：硬件旋转 90°、180°、270°

• 像素加倍：水平和垂直分辨率可以加倍，无需任何额外内存

• 软件视频反转

• 2D BitBLT 引擎：

   o 写入 BLT       o 透明写入 BLT

   o 移动 BLT       o 透明移动 BLT

   o 实心填充 BLT   o 读取 BLT

   o 图案填充        o 颜色扩展 BLT

   o 使用颜色扩展移动 BLT

其他功能

• USB 客户端，符合 1.1 版

• 三个独立的时钟输入

• 灵活的时钟源选择与分频

• 软件启动的省电模式

• COREVDD 2.0 ± 10% 或 2.5 ± 10% 伏

• IOVDD 3.0 ± 10% 伏

• 121 引脚 PFBGA 封装

S1D13A05封装

如需详细产品开发资料，请联系代理商-拓蒂电子。
