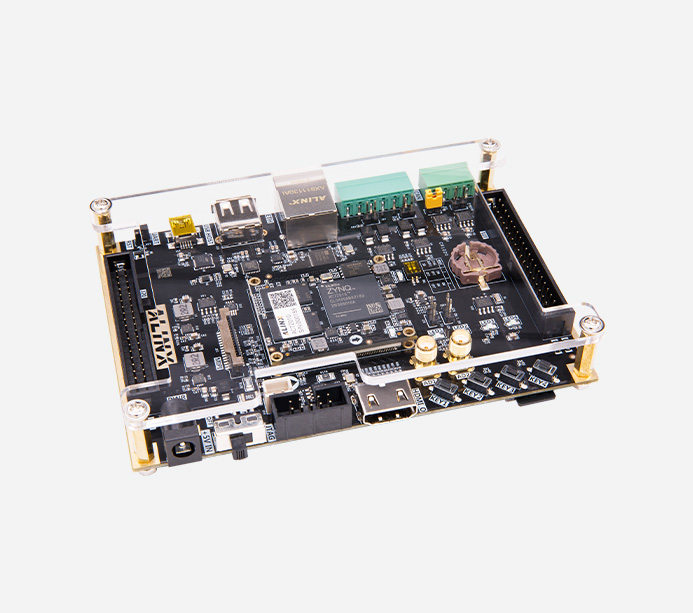

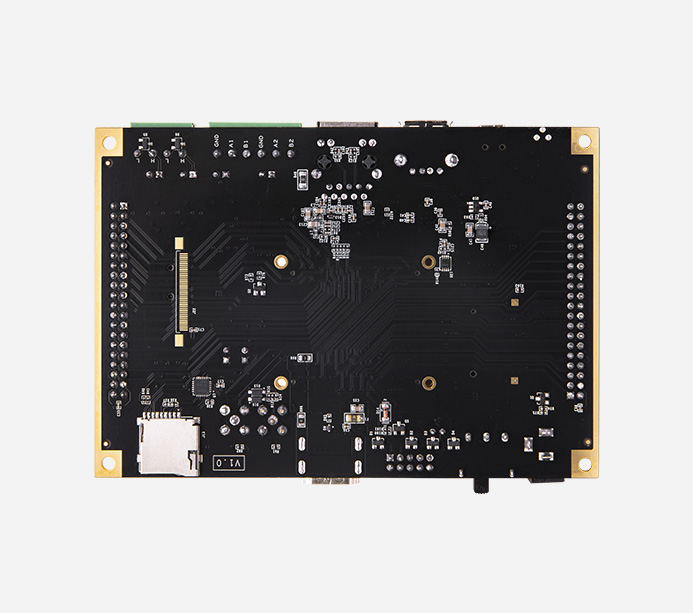

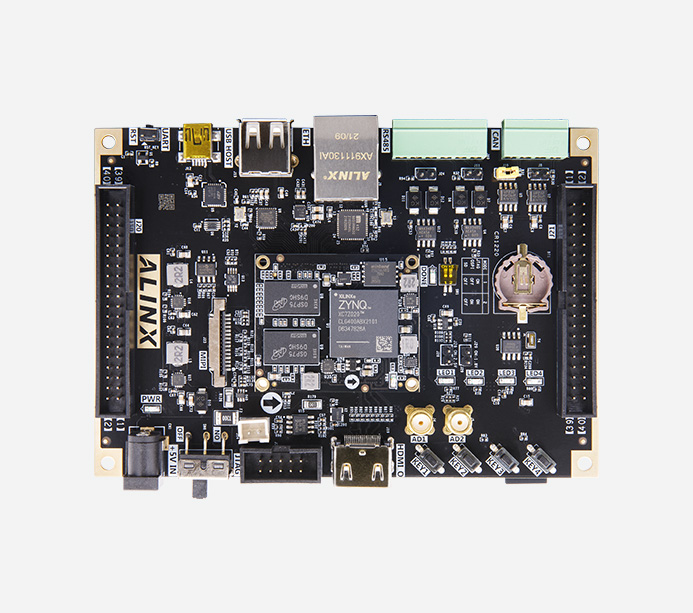

AX7Z020B：XILINX ZYNQ7020 7000 ARM FPGA 开发板 XC7Z020

FPGA 型号：XC7Z020-2CLG400I

规格参数

AX7Z020B：XILINX ZYNQ7020 7000 ARM FPGA 开发板 XC7Z020

XC7Z020

产品型号：AX7Z020B
产地：上海
EAN码：6971390270073
价格：￥1799.00

Xilinx Zynq-7000 SoC FPGA 入门优选开发板

广泛应用于安防监控、汽车电子、机器视觉、智能制造、视频音频采集处理、医疗设备、仪器仪表、智能电网、数据中心等行业

·ARM 处理器

双核 ARM CORTEX-A9

·DDR3 内存

1GB，32bit

·接口功能丰富

CAN/RS485、以太网、USB、UART、JTAG 等接口

·HDMI 输出

最高支持 1080P@60Hz 输出

技术支持

开发软件版本：Vivado 2017.4, linux 内核：petalinux4.9.0-xilinx-v2017.4
开发板所有配套资料均通过百度网盘提供，购买后，请联系客服索取。

FPGA 实验篇
01. 软件包和开发板检测
02. ZYNQ 简介
03. Vivado 开发环境
04. PL“ Hello World ”LED 试验
05. HDMI 输出实验
06. 体验 ARM，裸机输出“ Hello World ”
07. PS 定时器中断实验
08. PS 端 MIO 的使用
09. PS 端 EMIO 的使用
10. PL 端 AXI GPIO 的使用
11. 以太网实验（ LWIP ）
12. 自定义 IP 实验
13. 使用 VDMA 驱动 HDMI 显示
14. 安装虚拟机和 Ubuntu 系统
15. Ubuntu 安装 Linux 版 Vivado 软件
16. PetaLinux 工具安装
17. NFS 服务软件安装
18. 用 PetaLinux 定制 Linux 系统
19. 用 SDK 开发 Linux 程序
20. Linux 下 GPIO 实验
21. PetaLinux下的 HDMI 显示
22. 使用 Debian 8 桌面系统
23. 制作 QSPL Flash 启动 Linux

SDK 实验
01. PS 端 UART 读写控制
02. XADC 的使用
03. I2C 的读写
04. CAN 总线读写
05. RS485 测试
06. PL 读写 PS 端 DDR 数据
07. 通过 BRAM 实现 PS 与 P L数据交互
08. 双核 AMP 的使用
09. ZYNQ 下使用 Free RTOS
10. DMA 环通测试
11. DMA 使用之 DAC 波形发生器（ AN108 ）
12. DMA 使用之 ADC 示波器（ AN108 ）
13. DMA 使用之 AD C示波器 ( AN9238 )
14. DMA 使用之 ADC 示波器（ AN706 ）
15. 基于 AN108 ADC 模块 Scatter Gather DMA 使用
16. AN9767 DAC 模块 Scatter Gather DMA 使用
17. OV5640 双目摄像头模块单目显示一
18. OV5640 双目摄像头模块双目显示二
19. 双目摄像头以太网传输
20. SD 卡读写操作 BMP 图片显示
21. SD 卡读写操作之摄像头抓拍
22. 音频 AN831 模块录音与播放
23. AN5641 模块 MIPI 采集显示
24. 7 寸触摸屏模块显示
25. 7 寸触摸屏 GUI 及触摸控制
26. AN108 ADC 采集以太网传输
27. AN9238 ADC 采集以太网传输
28. AN706 ADC 采集以太网传输
29. 基于 UDP / TCP 远程更新 QSPI Flash

HLS 实验
01. 初识 HLS
02. HLS 状态指示 LED 试验
03. HLS 的浮点运算试验
04. HLS 视频库视频彩条输出试验
05. HLS 视频帧缓存管理试验
06. HLS 视频图像缩放叠加试验
07. HLS 视频字符叠加试验
08. HLS 图像对比调整
09. HLS 摄像头自动聚焦试验
10. HLS 边缘检测
11. HLS 角点检测 FAST 试验
12. HLS 快速傅里叶变换 FFT 试验

Linux 实验
01. QT 在 ZYNQ 上的应用
02. USB 摄像头 OpenCV 应用显示
03. 双目摄像头模块 OpenCV 显示
04. 触摸屏模块应用
05. AXI DMA 读写测试
06. DMA AN9238 ADC 波形显示
07. AN706 DMAADC 波形显示
08. 自动运行的 Petalinux 程序
09. 附录：Linux 常用命令

产品套餐

	开发板	AN9767套餐	AN706 套餐	AN9238 套餐	视频套餐	豪华套餐
开发板	●	●	●	●	●	●
下载器	●	●	●	●	●	●
AN831	●					●
AN9767		●				●
AN706			●			●
AN9238				●		●
双目摄像头					●	●
7 寸屏					●	●

套餐配套模块，点击了解更多

AN831 音频模块 AN9767 双通道 DA 模块 AN706 多通道 AD 模块

AN9238 双通道 AD 模块 AN5642 双目摄像头模块 7 寸屏模块

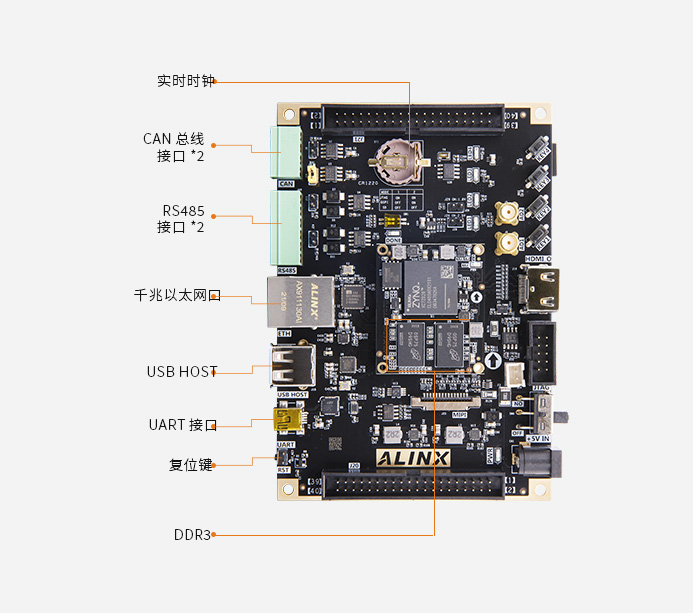

功能接口

·核心板

点击上方图片查看核心板详情>>

·开发板

产品参数

核心板主要参数

开发板	AX7Z020
FPGA 型号	XC7Z020-2CLG400I
内核 CPU	双核 ARM Cortex-A9
内存	DDR3 1GB，32bit 总线，数据速率 1066Mbps
逻辑单元数量	85k
查找表	53200
触发器	106400
乘法器	220
Block RAM	4.9Mb
PS MIO	48 个
PL IO	120 个

功能和接口

JTAG口	1 个 JTAG 接口，对 ZYNQ 系统进行调试和下载
以太网接口	1 个 10/100M/1000M 自适应以太网 RJ-45 接口，用于和电脑及其它网络设备进行数据交换
HDMI 接口	1 个 HDMI 图像视频输入输出接口，1080P 图像视频输出
USB HOST	1 个 USB2.0 HOST 接口，用于连接鼠标、键盘和 U 盘等 USB 外设
ＵSB Uart	1 个 USB 转 Uart 接口，用于和 PC 或外部设备的串口通信
CAN 总线接口	2 路 CAN 总线接口，为用户 CAN 通信服务
RS485 接口	2 路 RS485 接口，为用户 485 通信服务
AD 接口	2 路 AD 接口，用于模拟信号的输入和电压转换，SMA 接口形式
实时时钟	1 个 RTC 实时时钟，配有电池座，电池的型号为 CR1220 ( 电压为3V，电池需另购 )
QSPI FLASH	1 片 32MB QSPI FLASH，系统文件和用户数据的存储
LED	4 个用户 LED，2 个电源 LED 指示灯，1 个配置 LED 灯
按键	4 个用户按键，1 个开关，1 个复位按键
晶振	1 个 33.333Mhz 有源晶振，给 PS 系统提供稳定的时钟源 1 个 50MHz 有源晶振，为 PL 逻辑提供额外的时钟
SD 卡座	1 个 Micro SD 卡座，用于存储操作系统镜像和文件系统。
MIPI 接口	1 路 MIPI 接口，用于连接 MIPI 摄像头
扩展口	2 路 40 针的扩展口( 2.54mm 间距)，2 个扩展口，引出 68 个 IO 可以接 7 寸 TFT 模块、摄像头模块和 AD/DA 模块等扩展模块
EEPROM	1 片 IIC 接口的 EEPROM 24LC04
温度传感器	1 片温度传感器芯片 LM75，用于检测板子周围环境的温度

电源参数

输入电压	+5V 电压输入	供电	5V / 2A 供电
输入电流	2A 最大电流

包装清单

FPGA 开发板	1 块	TF 卡	1 个
Mini USB 线	2 根	读卡器	1 个
5V 电源	1 个	下载器	1 个
亚克力板	1 块

结构尺寸

尺寸大小	核心板：35x 42x 5.5mm；扩展版：130x 90x 17mm
叠层数量	核心板采用 12 层 PCB 设计扩展版采用 8 层 PCB 板设计，预留独立电源层和 GND 层

Linux 操作系统，DDR3 内存

双核 ARM Cortex-A9

1GB，32bit 内存

广泛应用双目采集

摄像头采集系统

智能识别、医疗安防、车载数码、工业控制、智能电网

双目摄像头模块 AN5642 进行视频采集，通过 ZYNQ 开发板的 HDMI 接口显示到显示器上。
ZYNQ 开发板运行 Linux 操作系统，视频数据使用 QT 进行显示，实现双目同步显示。

数据采集展示

信号数据采集系统

AN9767/AN706 模块上机展示图

信号源输出的信号连接到 AN9767 / AN706 模块，通过 ZYNQ 开发板的 HDMI 接口显示到显示器，运行 Linux 操作系统使用 QT 进行波形数据绘制，整个过程涉及到PL 跟 PS 的数据传输，以及 Linux 系统下的软件开发
