AX7350B：XILINX zynq7035 PCIe FMC FPGA开发板 XC7Z035
FPGA型号：XC7Z035-2FFG676I
AX7350B：XILINX zynq7035 PCIe FMC FPGA开发板 XC7Z035
XC7Z035
产品型号：AX7350B
产地：上海
EAN码：6971390272374
价格：￥5499.00
Xilinx Zynq 7000 SoC FPGA 开发板
PCIe x4 接槽 x1，光纤接口 x2，千兆以太网接口 x2，USB2.0 接口 x4，HDMI 输出接口 x1，FMC 扩展接口 x1
适用于高速数据交换、数据存储、视频传输处理、 光纤/以太网通信、以及工业控制等
技术支持
开发板所有配套资料均通过百度网盘提供，购买后，请联系客服索取。
基础实验
01. 开发板简介和检测
02. ZYNQ 简介
03. Vivado 开发环境
04. PL 的 "Hello World" LED 实验
05. HDMI 输出实验
06. 可编程时钟 Sl5338 实验
07. PL 端 DDR3 读写测试实验
08. GTX 收发器误码率测试 IBERT 实验
09. 体验 ARM，裸机输出 "Hello World”
10. PS 点亮 PL 的 LED 灯
11. PS 定时器中断实验
12. PL 按键中断实验
13. 以太网实验 ( LWIP )
14. 自定义 IP 实验
15. 使用 VDMA 驱动 HDMI 显示
16. 固化程序
17. PCle ROOT 枚举测试
18. 安装虚拟机和 Ubuntu 系统
19. Ubuntu 安装 Linux 版 Vivado 软件
20. Petalinux 工具安装
21. NFS 服务软件安装
22. 使用 Petalinux 定制 Linux 系统
23. 使用 SDK 开发 Linux 程序
24. Linux 下 GPIO 实验
25. Petalinux下的 HDMI显示
26. 使用 Debian 8 桌面系统
27. PCle SSD 应用
28. QSPI 和 eMMC 启动 Linux
29. GTX 光纤数据通信
30. GTX 光纤视频图像传输
产品套餐
开发板 | HDMI 模块套餐 | AD 模块套餐 | 双目摄像头套餐 | 四网口套餐 | 豪华套餐 | |
开发板 | ● | ● | ● | ● | ● | ● |
FL9134 | ● | ● | ||||
FL9627 | ● | ● | ||||
FL0214 | ● | ● | ||||
FL9031 | ● | ● |
套餐配套模块，点击了解更多
AN9627 双通道 DA 模块 FL9134 HDMI 模块 FL0214 双目摄像头模块
FL9031 四网口模块

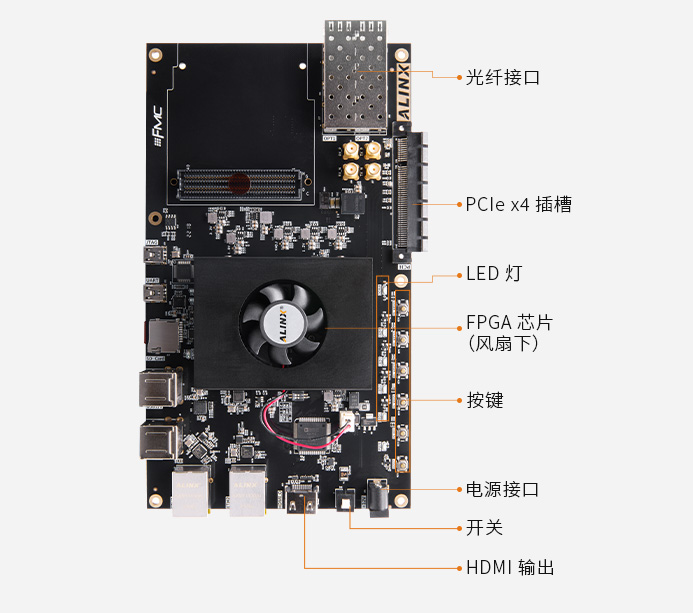

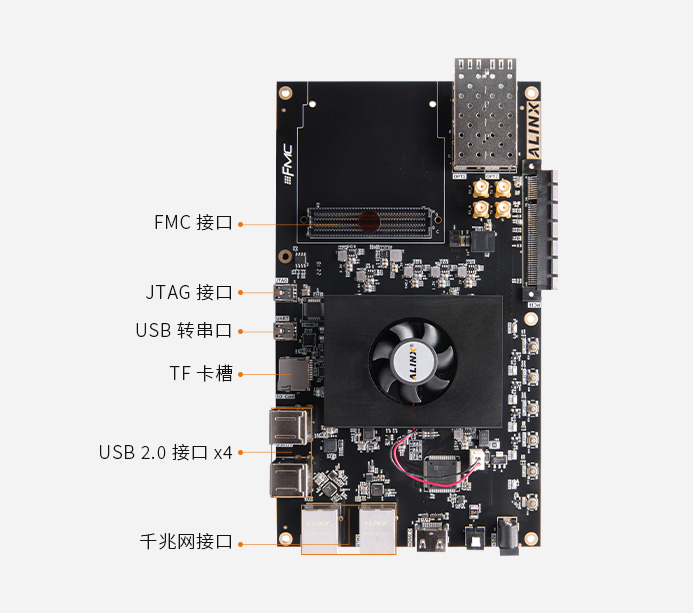

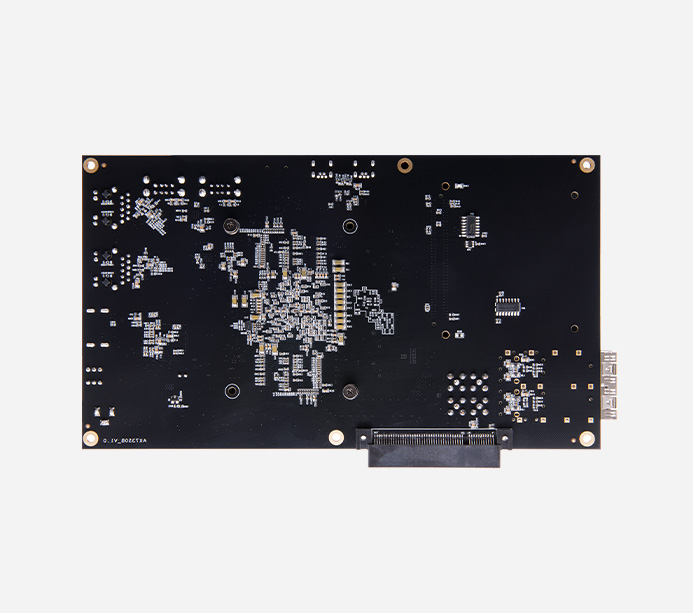

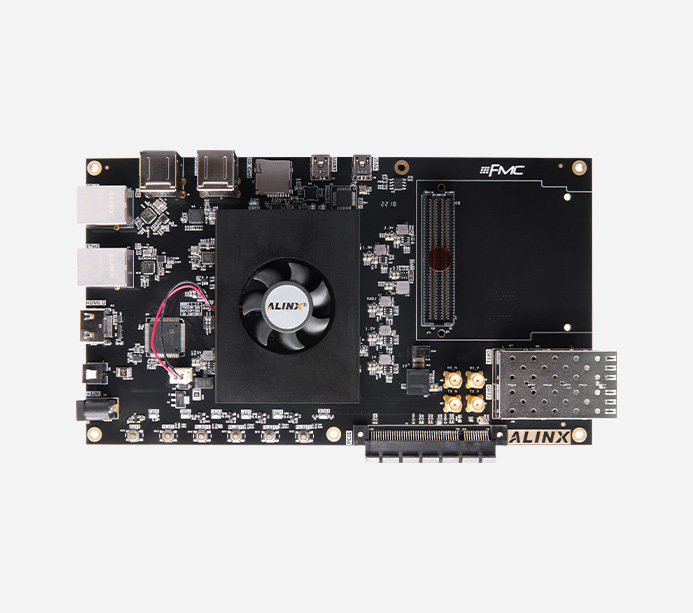

功能接口
·开发板
产品参数
核心板主要参数
开发板 | AX7350B |
FPGA 型号 | XC7Z035-2FFG676I |
内核 CPU | 双核 ARM Cortex-A9 主频 800MHz |
PL 端内存 | 1GB DDR3，数据速率 1600Mbps |
PS 端内存 | 1GB DDR3，数据速率 1066Mbps |
GTX 收发器 | 8 路，支持 PCIE Gen2 x8 |
速度等级 | -2 |
工作温度 | -40°C~85°C |
查找表 | 171900 |
触发器 | 343800 |
eMMC FLASH | 8GB |
MIO (ARM 端) | 37 个 |
电压可调 IO | 96 个 |
芯片级别 | 工业级 |
逻辑单元数量 | 275k |
乘法器 | 900 ( 18 x 25MACCs ) |
Block RAM | 17.6Mbit |
QSPI FLASH | 256MBit |
PL IO (FPGA) | 144 个 |
LVDS 差分对 | 48 个 |
功能和接口
DDR3 | PS 端 1GB DDR3，32bit 总线，可作为 ZYNQ 芯片数据缓存，操作系统运行内存 PL 端 1GB DDR3，32bit 总线，可作为 FPGA 的数据存储，图像分析缓存，数据处理 |
QSPI Flash | 1 片 32MB QSPI FLASH，可用作 FPGA 用户数据存储 |
eMMC Flash | 8GB，在 ZYNQ 系统使用中，可以作为系统大容量的存储设备 |
光纤接口 | 2 路 SFP 高速光纤接口，每路的光纤数据通信接收和发送的速度高达 10.3125Gb/s |
PCIe 插槽 | 支持 PCIe 2.0 x4 ROOT 模式，单通道通信速率可高达 5Gb/s，可连接 NVMe SSD |
以太网接口 | 2 路千兆以太网 RJ-45 接口，进行以太网数据交换 |
JTAG 口 | 1 路板载 USB JTAG 调试接口，对 ZYNQ 系统进行调试和下载 |
HDMI 输出 | 1 路 HDMI 视频输出接口，最高支持 1080P@60Hz 输出，支持 3D 输出 |
USB 2.0 接口 | 4 路 USB 2.0 接口，可连接鼠标、键盘等 USB 外设 |
USB 转串口 | 1 路 USB Uart 接口，用于和电脑通信，方便用户调试 |
晶振 | 1 个 33.333Mhz 有源晶振，给 PS 系统提供时钟源 1 个 50MHz 的有源晶振，为 PL 逻辑提供额外时钟 1 个可编程时钟芯片给 GTX 提供时钟源，为 PCIE，光纤和 DDR 工作提供参考时钟 |
TF 卡座 | 1 路 TF 卡座，用于存储操作系统镜像和文件系统 |
LED | 5 个 LED 灯，1 个 PS 控制，4 个 PL 控制 |
按键 | 6 个按键和，1 个复位按键，1 个 PS 控制按键，4 个 PL 控制按键 |
FMC 扩展口 | 1 个标准的 FMC LPC 的扩展口，可外接 ALINX 各种 FMC 模块 ( HDMI 输入输出模块，双目摄像头模块，高速 AD 模块等 ) FMC 扩展口包含 34 对 差分 IO 信号和 1 路高速 GTX 收发信号 |
电源参数
输入电压 | +12V 电压输入 | 供电 | 12V/3A 供电 |
输入电流 | 3A 最大电流保护 |
包装清单
FPGA 开发板 | 1 块 | 散热风扇 | 1 个 |
Mini USB 线 | 2 根 | 透明保护板 | 1 块 |
12V 电源 | 1 个 | 读卡器 | 1 个 |
TF卡 | 1 个 |
结构尺寸
尺寸大小 | 220mmx 125mm |
叠层数量 | 12 层 PCB 板设计 |
高速光纤视频传输
2 路 SFP 高速光纤接口
工业以太网、多路视频传输，多路网络和光纤通信及高速数据传输交换
每路的光纤数据通信接收和发送的速度高达 10Gb/s
高速光纤视频传输
开发板光纤视频传输展示
FMC 扩展口接双目摄像头模块，实现光纤视频传输
开发板通过摄像头采集视频图像，经过光纤接口传输到另一块开发板， 经过光纤接口接收数据以后通过 HDMI 接口显示到显示器。
光纤收发器通信眼图
ALINX FMC 模块
标准 FMC LPC 接口
34 对差分 IO 信号和 1 路高速 GTX 收发信号
