AX7450B:XILINX ZYNQ-7000 PCIe HPC FPGA 开发板 XC7Z100
FPGA型号:XC7Z100-2FFG900I
AX7450B:XILINX ZYNQ-7000 PCIe HPC FPGA 开发板 XC7Z100
XC7Z100
产品型号:AX7450B
产地:上海
EAN码:6971390271315
价格:¥9199.00
Xilinx Zynq 7000 SoC FPGA 开发板
PCIe x8 接槽,FMC HPC 扩展,千兆以太网等丰富接口
适用于高速数据传输交换、数据处理存储、视频传输处理、 以太网通信、以及工业控制等

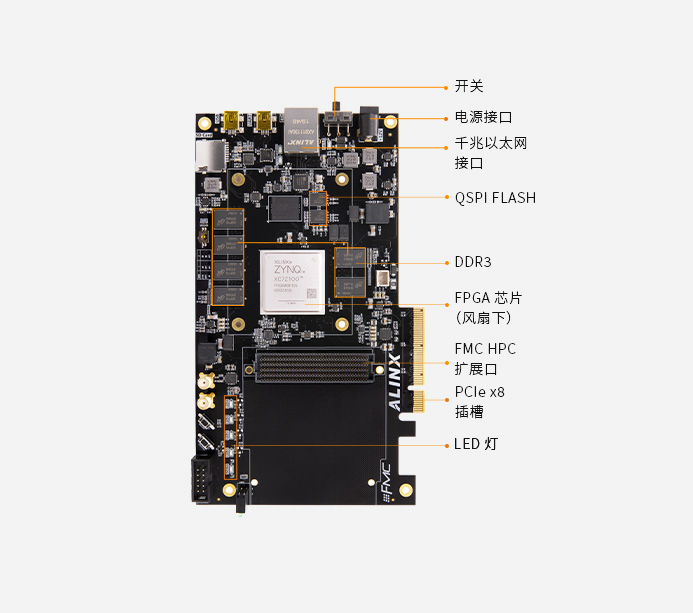

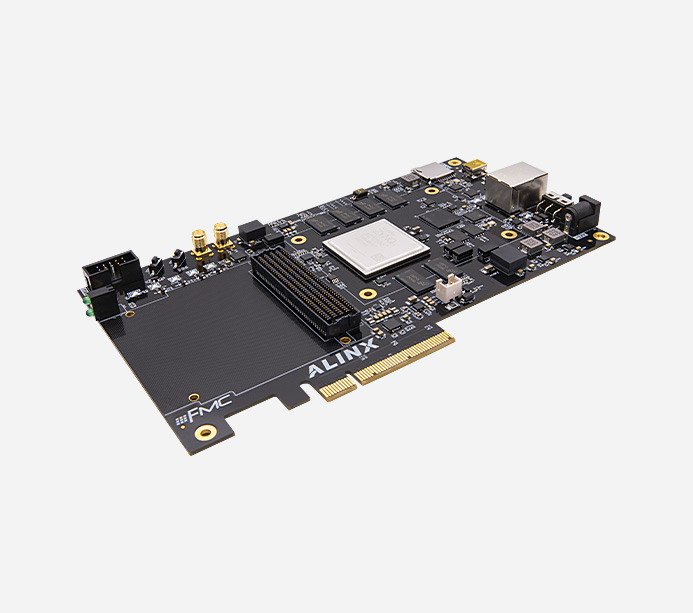

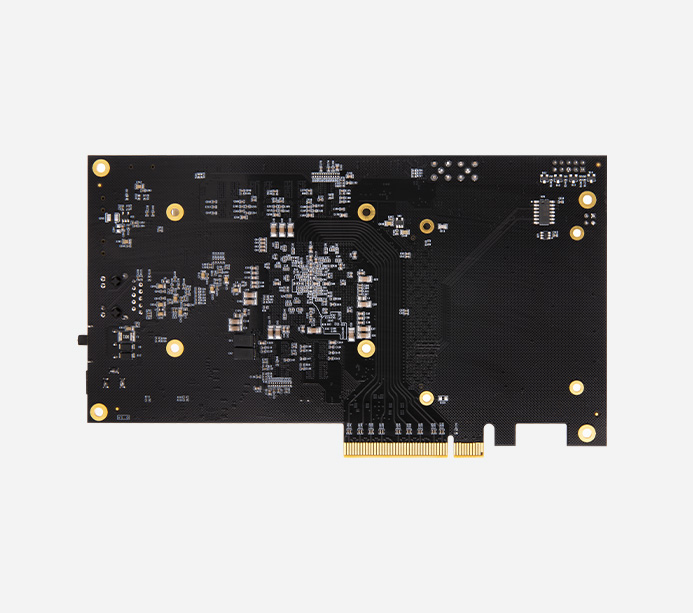

功能接口
·开发板
产品参数
核心板主要参数
开发板 | AX7450 |
FPGA 型号 | XC7Z100-2FFG900I |
内核 CPU | 双核 ARM Cortex-A9,主频 800MHz |
PL 端内存 | 2GB DDR3,数据速率 1600Mbps,64bit |
PS 端内存 | 1GB DDR3,数据速率 1066Mbps,32bit |
收发器 | 16 路,支持 PCIE Gen2 x8 |
速度等级 | -2 |
工作温度 | -40°C~85°C |
查找表 | 277, 400 |
触发器 | 554, 800 |
eMMC FLASH | 8GB |
芯片级别 | 工业级 |
逻辑单元数量 | 444k |
乘法器 | 2020 ( 18x25MACCs ) |
Block RAM | 26.5Mb |
QSPI FLASH | 64MB |
功能和接口
DDR3 | PS 端 2 片 512MB DDR3 共 1GB,32bit 总线,可作为 ZYNQ 芯片数据缓存,操作系统运行内存 PL 端 4 片 512MB DDR3 共 2GB,64bit 总线,可作为 FPGA 的数据存储,图像分析缓存,数据处理 |
QSPI Flash | 2 片 32MB QSPI FLASH,可用作 FPGA 用户数据存储 |
EMMC Flash | PS 端挂载 1 片 8GB eMMC FLASH 存储芯片,用户存储操作系统文件或者其他用户数据 |
PCIe 接口 | 支持 PCI Express 2.0 标准,提供标准的 PCIe x8 高速数据传输接口,单通道通信速率可高达 5Gb/s |
以太网接口 | 1 路千兆以太网 RJ-45 接口,进行以太网数据交换 |
JTAG 口 | 1 路 JTAG 调试接口,对 ZYNQ 系统进行调试和下载 |
USB 2.0 接口 | 1 路 USB 2.0 接口,PC 或 USB 设备的 OTG 通信 |
USB Uart | 1 路 USB Uart 接口,用于和电脑通信,方便用户调试 |
TF 卡座 | 1 路 TF 卡座,用于存储操作系统镜像和文件系统 |
晶振 | 1 个 33.333Mhz 有源晶振,给 PS 系统提供稳定时钟源 1 个 50MHz 的有源晶振,为 PL 逻辑提供额外的时钟 1 个可编程时钟芯片给 GTX 提供时钟源,为 PCIE、光纤和 DDR 工作提供参考时钟 |
SMA 口 | 2 路 SMA 接口,连接外部触发信号或者时钟信 |
LED | 1 个电源指示灯,1 个 DONE 指示灯,4 个用户调试 LED 灯,1 个前面板双色 LED 灯 |
按键 | 2 个按键,1 个复位按键,1 个 PL 用户按键 |
FMC 扩展口 | 1 个标准的 FMC HPC 扩展口,可外接 ALINX 各种 FMC 模块 ( HDMI 输入输出模块,双目摄像头模块,高速 AD 模块等 ) FMC 扩展口包含 84 对差分 IO 信号和 8 路高速 GTX 收发信号 |
电源参数
输入电压 | +12V 电压输入 | 供电 | 12V / 3A 供电 |
输入电流 | 3A 最大电流保护 |
包装清单
FPGA 开发板 | 1 块 | 散热风扇 | 1 个 |
下载器 | 1 套 | TF 卡 | 1 个 |
12V 电源 | 1 个 | 读卡器 | 1 个 |
Mini USB 线 | 2 根 |
结构尺寸
尺寸大小 | 扩展板 190.2mmx 106.6mm |
叠层数量 | 扩展板 4 层 PCB 板设计 |
ALINX FMC 模块
标准 FMC HPC 接口
84 对差分 IO 信号和 8 路高速 GTX 收发信号
