DZ7：Xilinx Zynq UltraScale+ MPSoC FPGA开发板异构多处理采集计算 XCZU7EV

FPGA型号：XCZU7EV-2FFVC1156I

规格参数

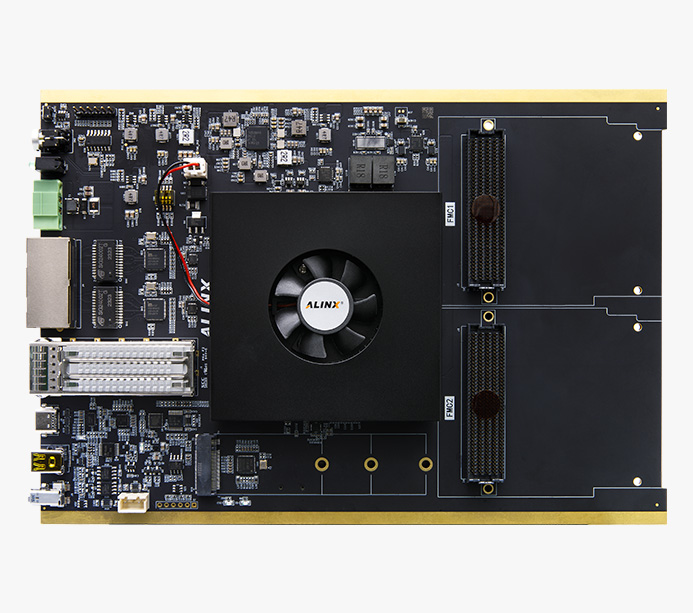

DZ7：Xilinx Zynq UltraScale+ MPSoC FPGA开发板异构多处理采集计算 XCZU7EV

XCZU7EV

产品型号：DZ7 V1.0
价格：￥19999.00

AMD Zynq UltraScale+ MPSoC EV FPGA ZU7EV 异构多处理 · 采集计算开发板

FPGA + ARM + GPU，集成 H.264/H.265 视频编解码器，4K 视频图像处理

AMD Zynq™ UltraScale+™ MPSoC 器件不仅提供 64 位处理器可扩展性，还将实时控制与软硬件引擎相结合，以支持图形、视频、波形与数据包处理。器件配备可编程逻辑、双核实时处理器、四核应用处理器和 GPU，以及视频编解码器。

适用于 AI 、边缘计算、深度计算学习、数据中心、医疗成像、多媒体、4K视频图像、数字信号处理、机器视觉、5G 无线、航天雷达卫星、汽车辅助驾驶 ADAS 、车载仿真测试、半导体仿真与设计和工业物联网等应用。

·ARM 处理器

APU 4x Cortex-A53, RPU 2x Cortex-R5F

·FPGA

逻辑单元 504K, 16nm FinFET+

·视频图像处理

ARM Mali-400 MP2 GPU, H.264/H.265, 4K DisplayPort

·高速高带宽

6GB DDR4, 32GB eMMC FLASH, 64MB QSPI FLASH

·广泛嵌入式应用

2x FMC HPC + CANFD + GPS

·高速传输存储

40G QSFP+，PCIe M.2

卓越的异构多处理平台芯片

ZU7EV : FPGA + ARM + GPU + H.264/H265 + AI/ML

支持多媒体和嵌入式视觉的视频编解码器

FPGA 逻辑单元 504K, 16nm FinFET+ 可编程逻辑，GTH 收发器满足 QSFP+ 及 FMC HPC 高速传输需求，集成PCIE Gen3 硬核 IP。

应用处理单元 APU 采用四核 ARM Cortex-A53 ，支持 64 位数据宽度，适用于 Linux 和裸机 SMP/AMP 应用系统。实时处理单元 RPU 采用双核 ARM Cortex-R5，低时延、高确定性的性能，APU 任务分担。

图形处理单元 GPU ARM Mali-400 MP2，H.264/H.265视频编解码器支持4K@60 帧视频编解码，DisplayPort 4K@30Hz 视频输出。

面向 AI/ML 的深度学习处理单元,针对卷积神经网络的自由可扩展计算引擎，支持通用框架，并采用预训练 AI 模型的大型模型库。

高速高性能功能接口，广泛的嵌入式应用

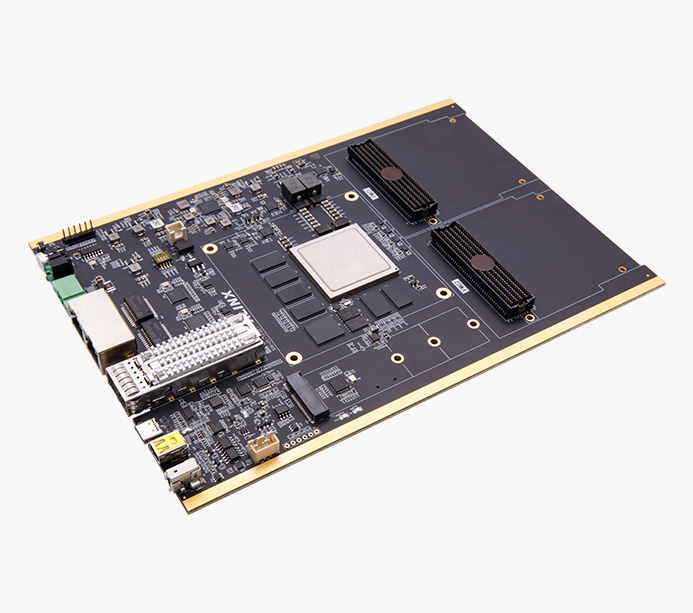

Zynq UltraScale+ MPSoC EV ZU7EV 异构多处理·采集计算开发平台

功能接口强大，配合配套例程资料，快速入手开发，加快项目落地。

·6G DDR4

PS 4GB DDR4 + PL 2GB DDR4

·32GB eMMC FLASH + 64MB QSPI FLASH

高速系统文件存储支持

·2 路 FMC HPC

连接各种 FMC 卡

·40G 光纤

高速数据传输

·PCIE M.2 SSD 接口

高速数据存储

·4K@30Hz Display Port

高清视频处理

* 可定制机箱，具体联系客服咨询

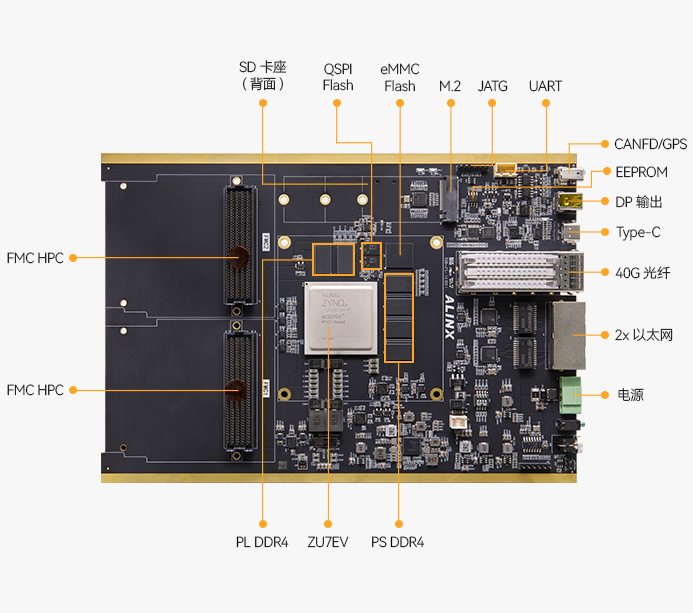

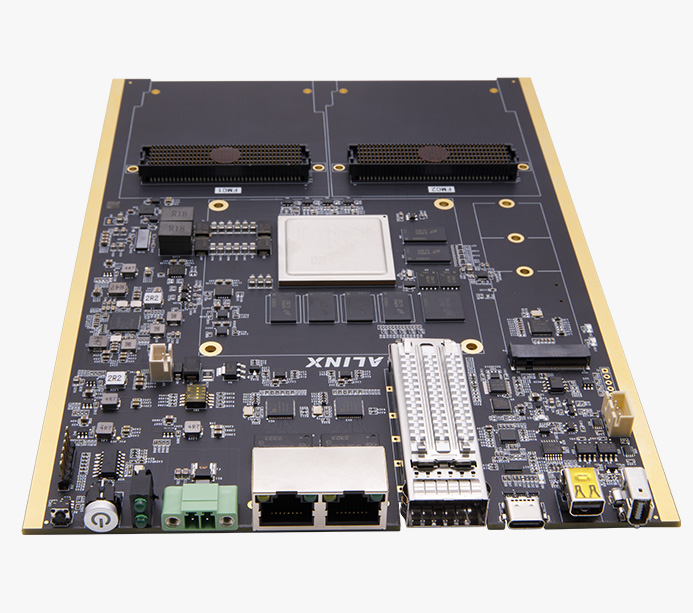

丰富高性能功能接口：4GB DDR4(PS) + 2GB DDR4(PS) + 32GB eMMC FLASH + 64MB QSPI FLASH，2 路 FMC HPC、1 路 M.2 SSD 接口、1 路 Display Port 输出接口、1 路 40G QSFP+ 光纤接口、2 路千兆以太网接口、1 路 USB3.0 Type-C 接口、1 路 JTAG 接口、1 路 UART 接口、1 路 TF 卡接口。

高性能 2x FMC HPC 接口

高速传输和低时延 ▪ 降低系统开销和成本 ▪ 简化设计和重复使用

FMC HPC接口采用VITA 57.1标准（兼容LPC接口），提供大量的信号传输通路，包括高速串行通道、高速并行通道、低速并行通道、复位信号和时钟信号等。高速串行通道可以支持最高10Gbps的传输速率。VITA 57.1标准适用于各种需要高速数据采集和处理的应用领域，包括信号处理、成像、测量、测试、通信等。

功能接口

产品参数

芯片参数 XCZU7EV-2FFVC1156I

开发板型号	DZ7 V1.0
FPGA型号	XCZU7EV-2FFVC1156I
内核 CPU	APU ARM Cortex™-A53 x4，RPU 双核 Cortex™-R5
芯片 GPU	ARM Mali™-400 MP2
视频编解码器单元	支持 H.264/H.265
PS 端高速连接	PCIe Gen2 x4，2x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ethernet
PS 端一般连接	2x USB 2.0，2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C, 2x SPI，4x 32b GPIO
逻辑单元	504K
触发器	460.8K
查找表	230.4K
全局时钟	8
DSP Slices	1728
Max.Distributed RAM	6.2Mb
Total Block RAM	11Mb
Ultra RAM	27Mb
视频编解码单元 (VCU)	1
PCI Express	PCI E Gen3
收发器GTH	16.3Gbps x20

功能和接口

内存	PS 端 4GB DDR4，PL 端 2GB DDR4
eMMC FLASH	32GB eMMC Flash，系统存储设备，存储 ARM 应用程序、系统文件等
QSPI FLASH	64MB QSPI Flash，作为系统的启动设备来存储系统的启动镜像
M.2 接口	1 路 PCIE Gen2 x1 标准的 M.2 接口，接 M.2 SSD 固态硬盘 ( 需自己购买 )
DP 输出接口	1 路 Mini Display Port 输出显示接口，支持 4K@30Hz 或者 1080P@60Hz 输出 ( DP 转 HDMI 需购买 ALINX 定制转接线)
FMC 扩展口	2 个 FMC HPC 扩展口，可以外接 ALINX 各种 FMC 模块（HDMI 输入输出模块，双目摄像头模块，高速 AD 模块等）
40G 光纤	1 路 QSFP+ 的光模块接口，数据通信接收和发送速度高达 40Gb/s
千兆以太网接口	2 路千兆以太网接口，和电脑或其它网络设备进行以太网数据交换
CANFD + GPS	2 路 CAN 总线接口；GPS 信号通过电平转换芯片连接到 FPGA
USB3.0 接口	1 路 USB3.0 接口，USB 接口类型为 Type C 支持 HOST，SLAVE，OTG 三种模式
Uart 接口	1 个 Uart 接口，通过 3PIN 2.54mm 间距的插座拓展出
JTAG 调试口	1个JTAG接口，用于FPGA程序的下载和调试
Micro SD 卡座	1 路 Micro SD 卡座，用于存储操作系统镜像和文件系统
EEPROM	1 片 IIC 接口的 EEPROM 24LC04
LED 灯	1 个电源指示灯，1 个 DONE 配置指示灯，2 个用户指示灯
按键	1 个复位按键

电源参数

输入电压	+12V 电压输入	供电	12V/3A 供电
输入电流	3A 最大电流

包装清单

FPGA开发板	1 块	散热风扇	1 个
Mini USB 线	1 根	USB 下载器	1 套
12V 电源	1 个	TF 卡	1 个
读卡器	1 个

结构尺寸

尺寸大小	230mm x 160mm
叠层数量	开发板采用 18 层 PCB 板设计预留独立电源层和 GND 层

应用领域

辅助驾驶ADAS与车载仿真测试

AI 、边缘计算、深度计算学习

机器视觉、工业自动化、物联网

数据中心及云存储

半导体检测、仿真与原型设计

医疗内窥镜、超声波

多媒体、4K视频图像

5G 无线、通信网络、航天、雷达、卫星
