Z19-M：Xilinx Zynq UltraScale+ MPSoC FPGA+GPU 异架构视频图像处理开发板平台 XCZU19EG
FPGA 型号,XCZU19EG-2FFVC1760I
Z19-M：Xilinx Zynq UltraScale+ MPSoC FPGA+GPU 异架构视频图像处理开发板平台 XCZU19EG
XCZU19EG
产品型号：Z19-M
产地：上海
价格：￥79999.00
FPGA+GPU 异架构
视频图像处理开发平台
基于 AMD Zynq UltraScale+ MPSoC + NVIDIA Jetson Orin NX 的异构设计，满足高速数据传输、AI 边缘计算，专业的高清 8K 视频图像采集处理需求，丰富 12G-SDI、DP、HDMI 视频接口，100G 光纤接口，适用于工业和制造业、医疗内窥镜和手术机器人、机器人开发、智慧城市、 安防等多领域解决方案
·XCZ19EG
FPGA 器件
·Jetson Orin NX
GPU
·12G-SDI
8 路双向接口
·70T/100T
AI 性能
·8K
HDMI 2.1 输入输出
·100G
光纤接口
强大丰富的 FPGA 资源
Zynq UltraScale+ MPSoC XCZU19EG 系统 PS 端和 PL 端分别配置 8GB DDR4 和 16GB DDR4, 32GB eMMC FLASH，128MB QSPI FLASH，2 路 100G光纤，8 路 12G-SDI，HDMI2.1 输入输出各 4 路，FMC HPC 接口等
·16GB
PL 端 DDR4
·8GB
PS 端 DDR4
·128MB
QSPI Flash
·32GB
eMMC Flash
·1143K
Logic Cells
·1045K
Flip-Flops
AI 机器人和边缘计算
Jetson Orin NX 8G/16G 模组（模组需单独购买）
NVIDIA Jetson ORIN 系统提供 70/100 TOPS AI 性能，支持大规模训练、开发和部署，M.2 SSD 高速存储，DP 视频输出等功能
·70T/100T
AI 性能
·765/918MHz
GPU 最大频率
·6/8 核
Arm Cortex-A78AE
·2GHz
CPU 最大频率
·32 个 1024 核
Tensor Core NVIDIA Ampere 架构
FPGA + GPU 异架构平台
内窥镜、手术机器人解决方案
·8K 高清显示
·双眼高精度同步
·低延时
·3D 影像处理
·SDI / HDMI 接口
·AI 智能辅助
基于 AMD Zynq UltraScale+ MPSoC + NVIDIA Jetson Orin NX 的异构设计，满足高速数据传输、AI 计算处理；高清视频图像采处理集、8K 高清视频图像显示、3D 影像处理；同步左右眼视频数据，同步精度 1 行；端到端延时 50 毫秒以内；荧光并支持 SDI/HDMI 接口等需求
FPGA + GPU 异架构平台
工业和制造业解决方案
·高效目标识别
·高性能计算支持
·高速编码与存储
·多种影像模式
·高速精准图像处理
基于 AMD Zynq UltraScale+ MPSoC 和 NVIDIA Jetson Orin NX 的异 构架构设计，采用 YOLOX 目标识别算法，提供极高的检测精度和速度，mAP 高达 0.9，识别速度达 50FPS。应用于半导体检测、电子制造、光伏能源、锂电池、装配等领域。利用 NVIDIA Jetson Orin NX 对图像信息进行处理和分析，能够实现对目标物品的识别检测、跟踪、测量等多种功能。
功能接口

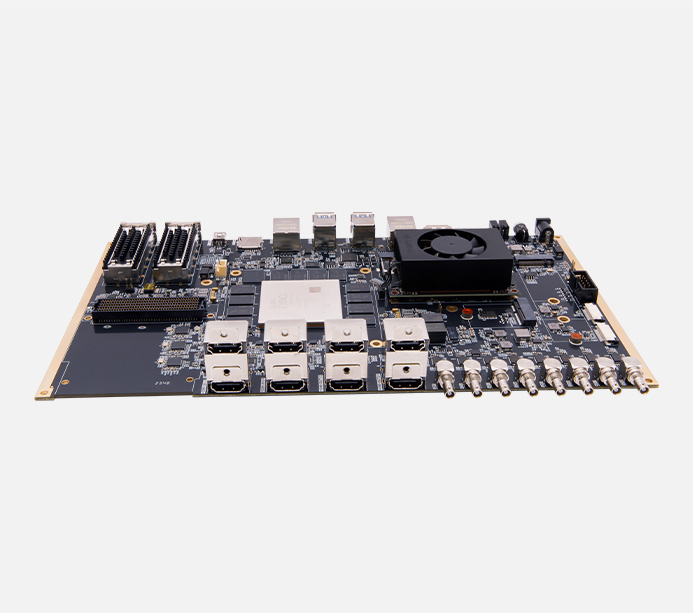

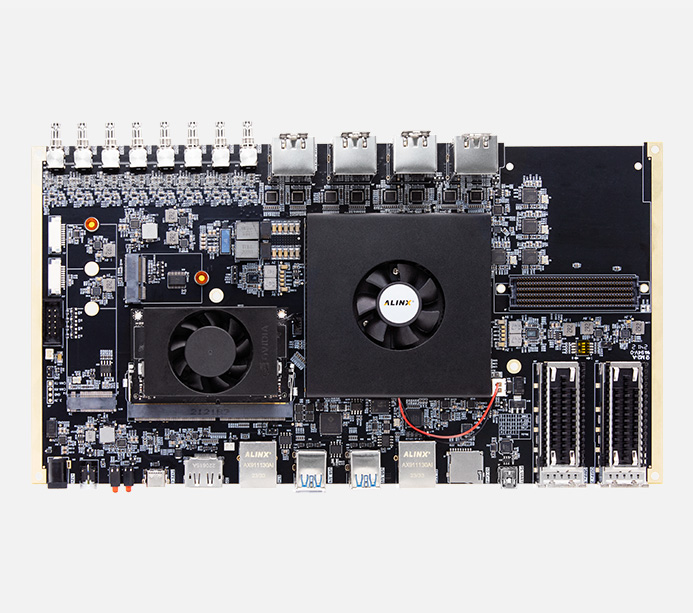

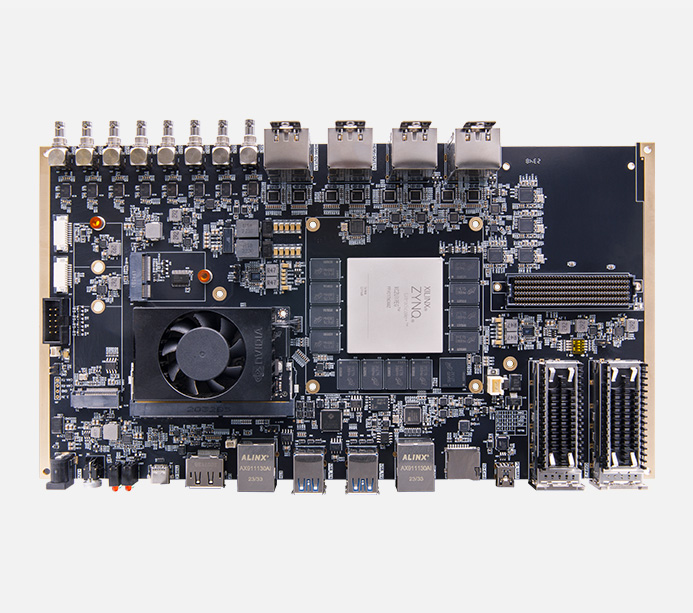

·开发板
产品参数
Zynq UltraScale+ MPSoC 系统
FPGA 型号 | XCZU19EG-2FFVC1760I |
应用处理单元 | 四核 Arm Cortex-A53 MPCore，速率高达 1.3GHz |
实时处理单元 | 双核 Arm Cortex-R5F MPCore，速度高达 533Mhz |
图形处理单元 | Arm Mali™-400 MP2，频率高达 667MHz |
逻辑单元 | 1143K |
触发器 | 1045K |
DSP slice | 1968 |
时钟管理单元 | 11 个 |
查找表 | 523K |
Block RAM | 34.6Mb |
GTH 16.3Gb/s | 44 |
GTY 32.75Gb/s | 28 |
UltraRAM | 36.0Mb |
Max. Distribut- ed RAM | 9.8Mb |
DDR4 SDRAM | PS 端 4 片 2GB DDR4 共 8GB; PL 端 8 片 2GB DDR4 共 16GB |
eMMC FLASH | PS 端 1 片 32GB eMMC FLASH 存储芯片，用户存储操作系统文件或者其他用户数据 |
QSPI FLASH | 2 片 64MB 的 QSPI FLASH 存储芯片，可用作 ZYNQ 芯片的 Uboot 文件，系统文件和用户数据的存储 |
SDI 接口 | 8 路双向 12G SDI，支持 SD/HD/3G/6G/12G SDI 速率，最高支持 4K/60 帧视频输入或者输出 |
HDMI 2.1 接口 | 4 路 HDMI 2.1 视频输出接口，最高支持 8K@60Hz 输出 4 路 HDMI 2.1 视频输入接口，最高支持 8K@60Hz 输入，支持不同格式的数据输入 |
ORIN 连接接口 | ZYNQ UltraScale+ 芯片跟 NVIDIA 的 ORIN 模块的硬件连接接口有 1 路 PCIE3.0 x4 和 2 路 MIPI x4Lane 的接口 |
光纤接口 | 2 路 QSFP28 100G 光纤接口，每路光纤接口总体数据速率为 100Gbps |
FMC 扩展口 | 1 个标准的 FMC HPC 扩展口，可以外接 ALINX 各种 FMC 模块（HDMI 输入输出模块，双目摄像头模块，高速 AD 模块等） |
千兆以太网 | 1 路千兆以太网接口，连接到 FPGA 的 PS 端 |
Uart 接口 | 2 个 Uart 接口，1 路可进行串口数据通信，1 路可用于连接串口屏等外设 |
Micro SD 卡座 | 1 路 Micro SD 卡座，用于 MPSOC 存储操作系统镜像和文件系统 |
JTAG 调试口 | 1 个 10Pin 2.54mm 标准的 JTAG 口，用于 FPGA 程序的下载和调试， 用户可以通过下载器对 ZU19EG 系统进行调试和下载 |
NVIDIA Jetson Orin NX 系统
型号 | Jetson Orin NX 8GB（需单独购买） | Jetson Orin NX 16GB（需单独购买） |
AI 性能 | 70 TOPS | 100 TOPS |
GPU | 搭载 32 个 Tensor Core 的 1024 核 NVIDIA Ampere 架构 GPU | |
GPU 最大频率 | 765 MHz | 918 MHz |
CPU | 6 核 Arm Cortex-A78AE v8.2 64 位 CPU 1.5MB L2 + 4MB L3 | 8 核 Arm Cortex-A78AE v8.2 64 位 CPU 2MB L2 + 4MB L3 |
CPU 最大频率 | 2 GHz | 2 GHz |
DL 加速器 | 1x NVDLA v2 | 2x NVDLA v2 |
DLA 最大频率 | 614 MHz | 614 MHz |
视觉加速器 | 1x PVA v2 | 1x PVA v2 |
显存 | 8GB 128 位 LPDDR5 102.4GB/s | 16GB 128 位 LPDDR5 102.4GB/s |
视频编码 | 1x 4K60 (H.265); 3x 4K30 (H.265 6x 1080p60 (H.265); 12x 1080p30 (H.265) | |
视频解码 | 1x 8K30 (H.265); 2x 4K60 (H.265); 4x 4K30 (H.265); 9x 1080p60 (H.265); 18x 1080p30 (H.265) | |
功率 | 10 瓦 - 20 瓦 | 10 瓦 - 25 瓦 |
M.2 SSD 接口 | 1 个 PCIE (x2) Gen4 标准的 M.2 接口，用于连接 NVME 的 SSD 固态硬盘，ORIN 的数据和系统文件存储于 SSD 里 | |
M.2 WIFI/BT | M.2 KEY-E 的连接器，预留用于连接器 WIFI/BT 模块，接口包含 PCIEx1，USB2.0，UART，I2S 和 I2C 等信号 | |
DP 显示接口 | 支持 DP 视频输出，开发板 1 路 DisplayPort 输出显示接口跟 Jetson Orin NX 模块连接，用于视频图像的显示。 接口支持 VESA DisplayPort V1.2 和 eDP V1.4 输出标准 | |
USB3.0 接口 | 4 个 USB3.0 Type A 接口，支持 HOST 工作模式， 1 个 USB3.0 Type C 接口，支持 HOST、SLAVE、OTG 工作模式 | |
千兆以太网 | 扩展了 1 路千兆以太网接口，模块输出的 MDI 信号直接连接到 RJ45 连接器 | |
电源参数
输入电压 | +12V 电压输入 | 供电 | 12V/5A 供电 |
输入电流 | 5A 最大电流 |
包装清单
FPGA 开发板 | 1 块 | USB 下载器 | 1 个 |
Mini USB 线 | 1 根 | 散热风扇 | 1 个 |
12V 电源 | 1 个 | 读卡器 | 1 个 |
TF 卡 | 1 个 |
结构尺寸
尺寸大小 | 280mm x 163mm |
叠层数量 | 扩展板 18 层 PCB 设计，预留独立电源层和 GND 层 |
扩展板结构尺寸图
应用领域
适用于半导体检测、工业和制造业、医疗内窥镜和手术机器人、机器人开发、智慧城市、 安防等多领域解决方案
半导体光学检测
协作机器人
手术机器人
医疗内窥镜
安防和工业互联网
智能交通和电力
