S1D13L03F00A100：爱普生(EPSON) WVGA 简单 LCD 控制器

S1D13L03概述

   S1D13L03 是一款简单的彩色 LCD 图形控制器，具有嵌入式 768 KB 显示缓冲区。针对使用 18 位 TFT 面板的 WVGA 设计，S1D13L03 可以支持嵌入式市场中的许多应用，例如办公自动化、工厂自动化和医疗仪器。

   S1D13L03 支持 8/16 位 Intel 80 CPU 架构，同时为显示内存提供高性能带宽，从而实现快速屏幕更新。支持的分辨率包括 800x480 单缓冲和 352x416 双缓冲。 S1D13L03 可以实现双缓冲架构，以防止在流式视频屏幕更新期间出现任何视觉撕裂。

   虽然 S1D13L03 面向嵌入式市场，但它对 CPU 类型或操作系统的公正性使其成为各种其他应用的理想显示解决方案。

S1D13L03特征

• 嵌入式 768 KB SRAM 显示缓冲区

• 8/16 位 Intel 80 接口（用于显示或寄存器数据）

• RGB：8:8:8、6:6:6、5:6:5（8:8:8 将被截断为 16 或 18 bpp）

• 支持TFT面板

• 支持 18 位 RGB 接口

• 支持高达 800x480 的分辨率

• 通用输入/输出引脚

• QFP21 176 引脚封装

• 16/18 位/像素 (bpp) 颜色深度

• 双缓冲可用于防止流式输入期间的图像撕裂

• 伽玛校正 LUT

• 内部可编程PLL

• 单 MHz 时钟输入：CLKI

• 硬件和软件省电模式

• 低工作电压

   o  COREVDD 1.5 伏

   o  IOVDD 1.65 ~ 3.6 伏

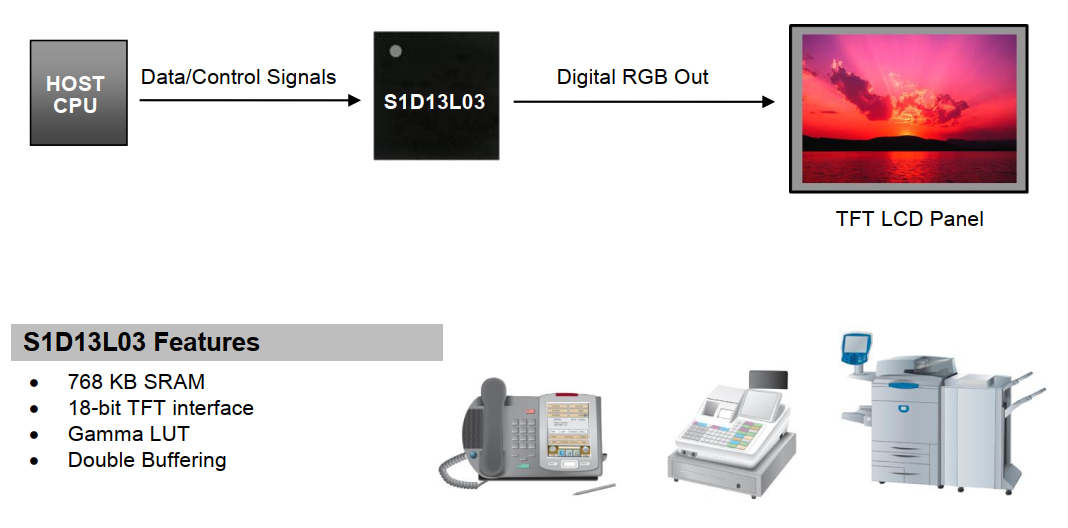

S1D13L03系统框图

S1D13L03描述

显示内存

• 嵌入式 768 KB SRAM

显示功能

• 16/18 bpp 颜色深度

• 16 bpp 到 18 bpp 输入数据转换

• 全部或部分显示更新由窗口孔径/位置处理的所有显示写入

   o  以显示图像左上角为参考的窗口坐标

• 双缓冲可用于防止流式输入期间的图像撕裂

   o  384k 字节内的分辨率（总可用显示缓冲区的 1/2）

   o  典型分辨率为 352x416

显示支持

• 支持TFT面板

• 18 位 RGB 接口

• 支持高达 800x480 的分辨率

• 伽玛校正

CPU接口

• 8/16 位 Intel 80 接口（用于显示或寄存器数据）

• 片选用于选择器件。当不活动时，任何输入数据/命令都将被忽略。

输入数据格式

• RGB：8:8:8、6:6:6、5:6:5

   o  8:8:8 截断为 16 或 18bpp

其他功能

• 内部可编程PLL

• 单 MHz 时钟输入：CLKI

• CLKI 可用作 CLKOUT（与输出相关的单独 CLKOUTEN 引脚）

• 硬件和软件省电模式

• 用于启用/禁用省电模式的输入引脚

• 通用输入/输出引脚可用（GPIO[7:0]）

• COREVDD 1.5 伏和 IOVDD 1.65 ~ 3.6 伏

• QFP21 176 引脚封装

S1D13L03封装
