AXRF67：Xilinx Zynq UltraScale+ RFSoC DFE ZU67DR开发板 4路射频ADC 软件无线电平台 5G通信雷达原型验证
FPGA型号：XCZU67DR-2FFVE1156I
AXRF67：Xilinx Zynq UltraScale+ RFSoC DFE ZU67DR开发板 4路射频ADC 软件无线电平台 5G通信雷达原型验证
XCZU67DR
产品型号：AXRF67
价格：￥69800.00
面向垂直行业的专业解决方案
Xilinx Zynq UltraScale+ RFSoC DFE ZU67DR 自适应射频处理平台
AXRF67 采用 Zynq UltraScale+ RFSoC DFE ZU67DR 核心模块，配备 4 路 2.95GSPS ADC 与 2 路 10GSPS DAC，支持 7.125GHz 以下频段直接射频采样，面向 5G 通信、雷达系统与有线接入测试等多个领域，提供从教学实验到科研验证的全场景信号处理解决方案。
·XCZU67DR
第四代 RFSoC 芯片
·7.125GHz
射频输入覆盖 10MHz~7.125GHz
·10GSPS
2 路 14-bit DAC
·2.95GSPS
4 路 14-bit ADC
·PS 4GB DDR4+PL 2GB DDR4｜1Gb QSPI Flash
内存配置
·100G QSFP28 | 10G SFP+
高速接口

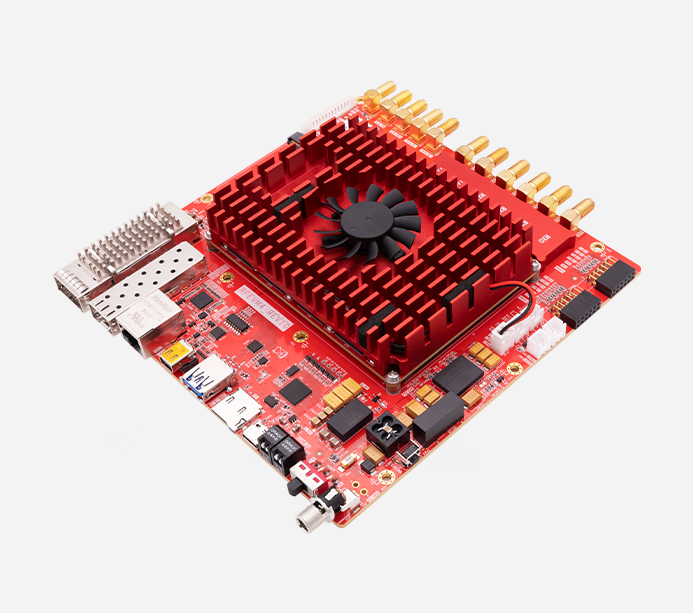

核心板硬件架构
为单芯片无线电 SoC 提供完整载板
ACRF67 核心板集成 ZU67DR RFSoC、高速内存、存储、时钟及电源管理等关键单元，为构建高性能无线电系统提供可靠的硬件基础，显著降低设计风险与开发周期
·一体化集成
单模块集成 RFSoC、内存、存储与电源
·工业级可靠
-40℃~+85℃ 宽温支持，优化电源与散热
·专业时钟架构
精密时钟管理，确保射频性能与同步精度
·快速部署
提供完整开发环境，加速原型实现

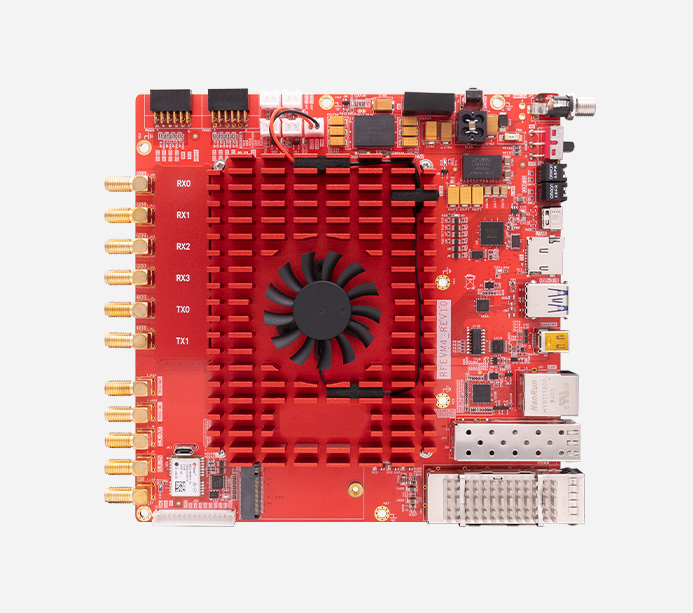

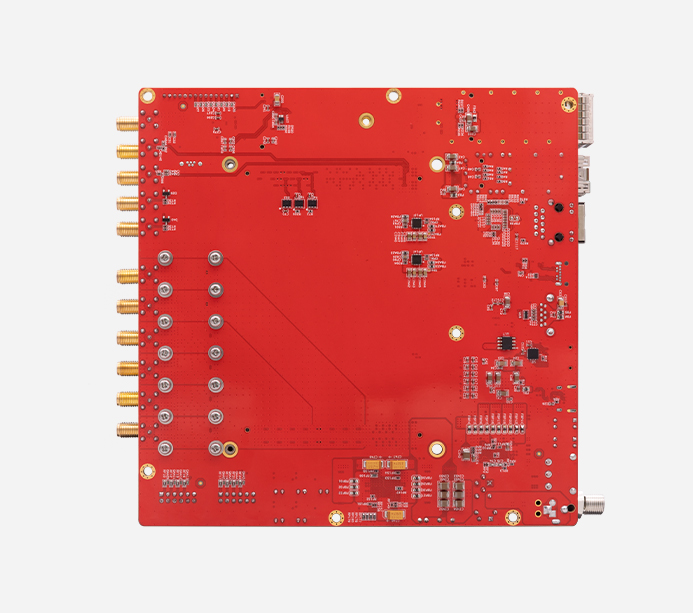

载板功能丰富
全方位接口与专业系统集成
·射频信号链
4 路 ADC 输入 | 2 路 DAC 输出 | 高精度 GPS 模块
·高速数据互联
100G QSFP28 | 10GSFP+ | USB3.0 | 千兆以太网
·存储与配置
M.2 SSD | Micro SD | 多启动模式
·开发调试
Type-C (JTAG+UART) | 2×PMOD | PS GPIO | 4x用户LED
精准定位与纳秒级同步
高性能 GNSS 授时定位解决方案
AXRF67 载板集成 u-blox NEO-M8N 专业级 GNSS 接收器模块，基于先进的 M8 引擎，同时接收 GPS、GLONASS、BeiDou 和 Galileo 四大卫星系统信号，提供全球精确定位与 -167dBm 高灵敏度接收，通过UART通信接口与专用1PPS秒脉冲信号，为通信系统同步、数据采集授时等应用提供可靠的时空基准
·多系统定位
支持 GPS/GLONASS/BeiDou/Galileo
·高精度授时
提供 1PPS 秒脉冲信号
·高灵敏度
-167dBm 跟踪灵敏度
·双路接口
UART 通信接口+专用 PPS 同步信号
高速数据互联
100G 光纤通信能力
·核心光口配置
100G QSFP28 + 10G SFP+双光口
·专业传输保障
工业级连接器，抗干扰，长距离稳定
·直连架构优势
GTY 收发器直连 PL 端，省去外部转换模块
·精准时钟同步
独立时钟架构保障信号完整性
功能接口
·核心板
*点击上方图片查看核心板详情>>
·开发板
产品参数
核心模块参数
开发板型号 | AXRF67 |
FPGA 型号 | XCZU67DR-2FFVE1156I |
应用处理单元 | 四核 Arm Cortex-A53 MPCore™（频率高达 1.33GHz） |
实时处理单元 | 双核 Arm Cortex-R5F MPCore（频率高达 533MHz） |
14 位 2.95GSPS RF-ADC | 8 |
14 位 5.9GSPS RF-ADC | 2 |
14 位 10GSPS RF-DAC | 8 |
RF 输入频率最高 | 7.125GHz |
抽取/插值比 | 1x 至 40x 多级可调 |
DFE | 集成硬化数字前端 |
系统逻辑单元 | 489K |
内存 | 6.8Mb |
DSP Slices | 1872 |
28.21Gb/s 收发器 | 8 |
最大 I/O 引脚数 | 154 |
CLB LUTs | 224K |
Total Block RAM | 22.8Mb |
UltraRAM | 45.0Mb |
功能和接口
DDR4 | PS 端 4GB DDR4 (64-bit)， PL 端 2GB DDR4 (32-bit) |
QSPI Flash | 2片，共128MB |
QSFP28 光纤接口 | 1 路 ，支持 40G/100G 的通信速率 |
SFP 光纤接口 | 1 路，支持 10G 的通信速率。 |
RF-ADC 接口 | 4 路 ，14位 2.9GSPS 直接射频采样 |
RF-DAC 接口 | 2 路 ，14位 9.85GSPS 射频输出 |
M.2 接口 | 1 路标准 NVME M.2 接口，接 M.2 SSD 固态硬盘（需要用户购买） |
USB3.0 接口 | 1 路，支持HOST、SLAVE 三种模式。 |
千兆以太网接口 | 1 路10M/100M/1000M 以太网RJ45 接口 |
DP 显示接口 | 1 路 mini DisplayPort 输出 |
JTAG&UART 接口 | Type-C 接口，支持程序下载和调试 |
GPS 模块 | u-blox NEO-M8N，卓越定位精度和灵敏度 |
拨码开关 | 2 个 2位拨码开关，配置系统启动模式 |
Micro SD 卡座 | 1 个，支持系统启动和数据存储 |
扩展IO | 3 组扩展IO（2组PL端，1组PS端） |
时钟配置 | 双晶振时钟，33.3333MHz系统时钟+32.768KHz RTC时钟 |
EEPROM | 1 片，型号为AT24CM01， 1Mbit |
按键 | 1 个系统复位按键 |
包装清单
FPGA 开发板 | 1台 | SMA 直通电缆（20cm） | 4 条 |
SMA 直通电缆（50cm） | 2 条 | 电源适配器 | 1 个 |
5G 全向天线及底座 | 4 个 | USB3.0 调试线缆 | 1 条 |
读卡器 | 1 个 | 32G TF卡 | 1 个 |
网线 | 1 条 | 资料 CD | 1 个 |
物理规格
核心板尺寸 | 115mm × 85mm |
载板尺寸 | 170mmx170mm |
PCB叠层 | 14 层核心板设计 |
电源输入 | 9V-40V 宽压输入 |
工作温度 | -40℃ ~ +85℃ |
核心板结构尺寸图
扩展板结构尺寸图
应用领域
无需高昂预算，AXRF67 为您提供具备工业级性能的射频开发平台。 无论是用于高校教学中的ADC/DAC原理与信号采样流程讲解，还是科研团队在前沿通信系统方面的原型验证，AXRF67 以卓越的性价比，有效平衡性能与成本，助力项目快速落地，让专业级射频开发资源真正触手可及。
5G 及 LTE 无线技术
通过 Zynq RFSoC，无线基础设施制造商可实现显著的占板面积及功耗减少，这对后期 MIMO 技术的发展至关重要
卫星通信
通过 Zynq RFSoC 中用直接 RF 采样、高灵活、可重构逻辑及软件可编程性，为信号生成和信号分析构建高速度的多功能仪器
相控阵雷达/数字阵雷达
Zynq UltraScale+ RFSoC 是专为相控阵雷达设计的单芯片收发解决方案，具备可扩展、多功能特性，能够实现低延迟收发，显著提升预警系统的响应速度。
