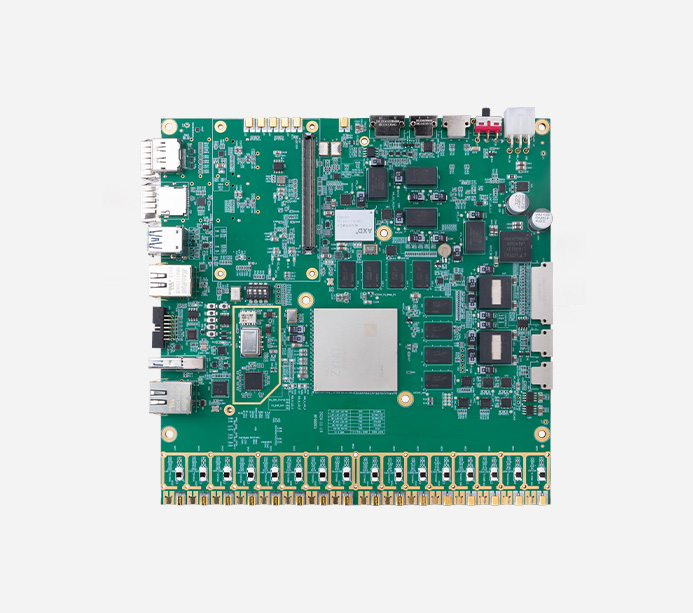

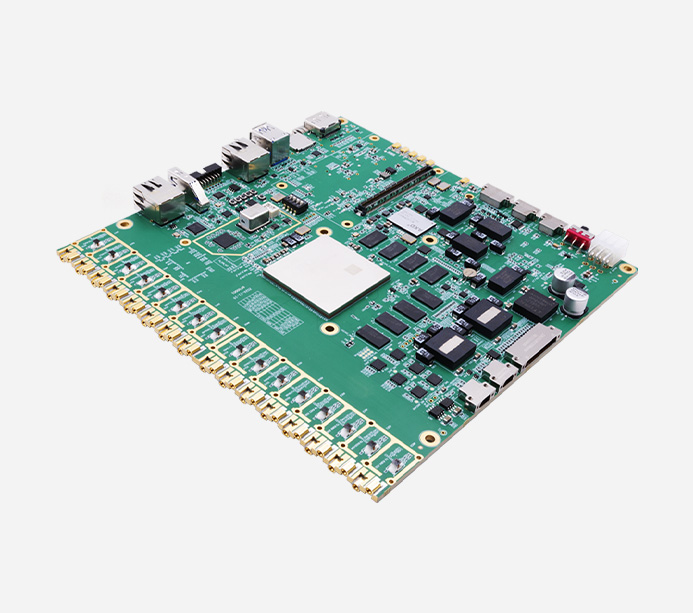

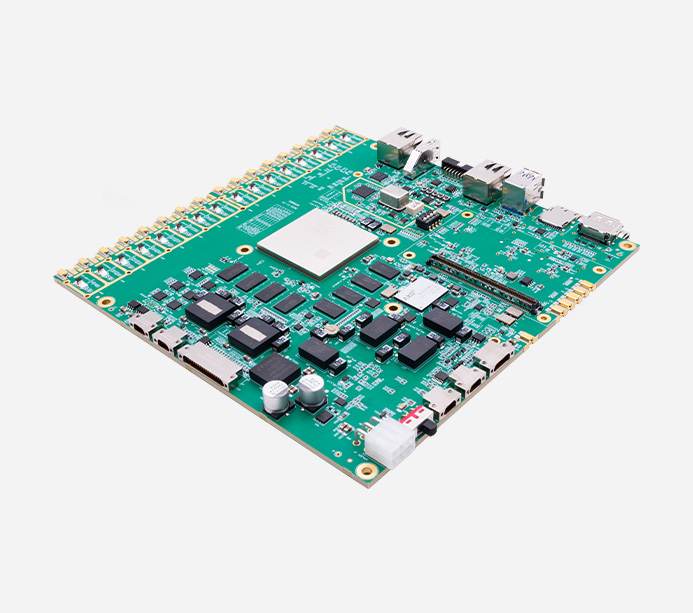

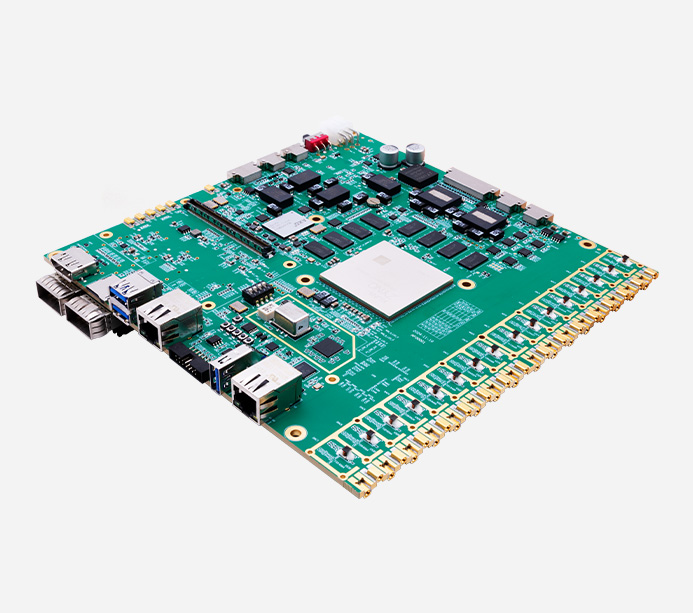

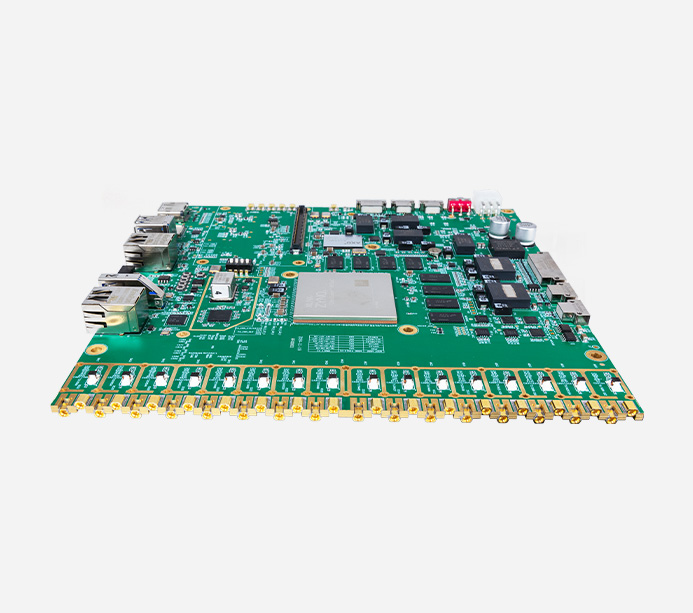

AXW49:软件无线电射频 Zynq UltraScale+ RFSoC FPGA 开发板 XCZU49DR 雷达通信

AXW49:软件无线电射频 Zynq UltraScale+ RFSoC FPGA 开发板 XCZU49DR 雷达通信

芯片型号:XCZU49DR-2FFVF1760E


规格参数

AXW49:软件无线电射频 Zynq UltraScale+ RFSoC FPGA 开发板 XCZU49DR 雷达通信

XCZU49DR



  • 产品型号:AXW49

  • 产地:上海

  • 价格:¥160000.00



垂直行业解决方案板卡

Xilinx Zynq UltraScale+ RFSoC ZU49DR 射频无线电 FPGA 开发板

基于 AMD Zynq UltraScale+ RFSoC 架构设计,专为高性能射频信号处理与实时控制场景优化



  • ·XCZU49DR

高性能芯片

  • ·2.5GSPS

16 个 14bit ADC

  • ·9.85GSPS

16个14bit DAC

  • ·多种 IO 扩展

灵活扩展性

  • ·Kontron 模块

高速数据处理性能

  • ·2x 100G 光口

高速数据传输性能





开发板核心硬件架构

采用 Zynq UltraScale+ XCZU49DR FPGA 芯片,集成 Quad ARM Cortex-A53和 Dual ARM Cortex-R5F 处理器,支持实时操作系统(RTOS)与 Linux 并行运行



  • ·930K

Logic Cells

  • ·425K

LUTs

  • ·4272

DSP Slices

  • ·4GB

PS DDR4

  • ·4GB

PL DDR4

  • ·2x 128MB

QSPI FLASH



16 通道 14bit RF 直采技术

与异构多板同步一体化



  • ·全集成射频直采

  • ·多板级联扩展

  • ·异构计算融合

  • ·低功耗与灵活性

  • ·高密度信号链





通过高密度信号链、直接射频采样及异构计算整合,有效解决了多通道系统在性能、功耗与复杂度方面的挑战,适用于5G基站、相控阵雷达等高端应用场景



高性能高 RF 采样率 ADC/DAC,满足更大的系统应用需求



支持 16 路 14 bit ADC 2.5GSPS 输入,16 路 14 bit DAC 9.85GSPS 输出, 单端信号输入输出,通过巴伦器件进行差分单端互转功能,完成对数据的发送和接收,并且VCM 信号也引出至 TP,方便用户调节共模电压





单芯片自适应射频平台,面向单芯片无线电的完整 SoC



Zynq UltraScale+ RFSoC 异构计算架构,包括完整的 ARM 处理子 系统、FPGA 架构,以及 RF 信号链中的完整模数可编程性





  • 高密度射频通道集成

·16 路 14-bit 射频直采ADC/DAC

·支持多板级联同步,满足大规模系统(雷达阵列等)需求



  • 降低射频信号链复杂性

·直接射频采样技术替代传统模拟转换,降低功耗与成本

·点芯片级集成 ADC/DAC,消除 JESD204B 接口需求,减少信号延迟至微秒级‌



  • 异构计算与资源复用

·RFSoC 架构融合 FPGA+ARM+DSP,支持流式数据处理与智能决策一体化

·通过硬件加速与多核协同,释放大量逻辑资源用于定制化算法



功能接口



·开发板







产品参数



ZYNQ RFSoC 芯片参数



芯片型号

XCZU49DR-2FFVF1760E

芯片 CPU

Quad-core Arm CortexA53 MPCore

Dual-core Arm Cortex R5F MPCore

14 bit 2.5GSPS RF-ADC

16

14 bit 9.85GSPS RF-DAC

16

Decimation/ interpolation

1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x,   16x, 20x, 24x, 40x

GTY

16

System Logic Cell

930K

CLB LUTs

425K

Max.Dist.RAM

13.0Mb

Total Block RAM

38.0Mb

UltraRAM

22.5Mb

DSP Slices

4272

PCIe Gen4 x8

2



Zynq UltraScale+ 接口



内存

PS 端 4 片 1GB DDR4 共 4GB,64bit,数据速率 2400Mbps


PL 端 4 片 1GB DDR4 共 4GB,64bit,数据速率 2400Mbps

板卡供电

电源供电接口采用 39-30-1060(输入电压 24~32V)

PS 端接口

2x 128MB QSPI flash 固化配置文件

1x USB 3.0 Port

1x 10/100/1000 Ethernet RGMII (RJ45) 网口

1x Mircro SD Card

PL 端接口

1x M.2 接口,接 M.2   SSD 固态硬盘(需要用户购买)

16 路 ADC (14-bit 、2.5GSPS) 端口

16 路 DAC (14-bit、9.85GSPS) 端口

1 路内置的 RTC 实时时钟

32x IO

1x 10/100/1000 Ethernet RGMII (RJ45) 网口

功耗

60W(根据用途,以实测值)

环境温度

工作时 -40℃~70℃



包装清单



FPGA 开发板

1 块

散热风扇

1 个

SD 卡

1 个

网线

1 个

Type-c 线

1 根

电源适配器

1 个

SMA 线

1 个

资料 U 盘

1 个



结构尺寸



尺寸大小

扩展板 200mm x 200mm





扩展板结构尺寸图



应用领域



XCZU49DR 芯片集成 Quad Cortex-A53 处理器 + 930K 逻辑单元,支持复杂算法实时处理,适用于 5G 基站、雷达信号处理等高精度场景







5G 及 LTE 无线技术

通过 Zynq RFSoC,无线基础设施制造商可实现显著的占板面积及功耗减少,这对后期 MIMO 技术的发展至关重要





卫星通信

通过 Zynq RFSoC 中用直接 RF 采样、高灵活、可重构逻辑及软件可编程性,为信号生成和信号分析构建高速度的多功能仪器





雷达信号处理和数据链

具有 2 通道 ADC 和 2 通道 DAC,可满足更大的应用需求,能够在预警场景下实现低时延收发,获得最佳响应时





测试与测量

通过 Zynq RFSoC 中用直接RF采样、高灵活、可重构逻辑及软件可编程性,为信号生成和信号分析构建高速度的多功能仪器
