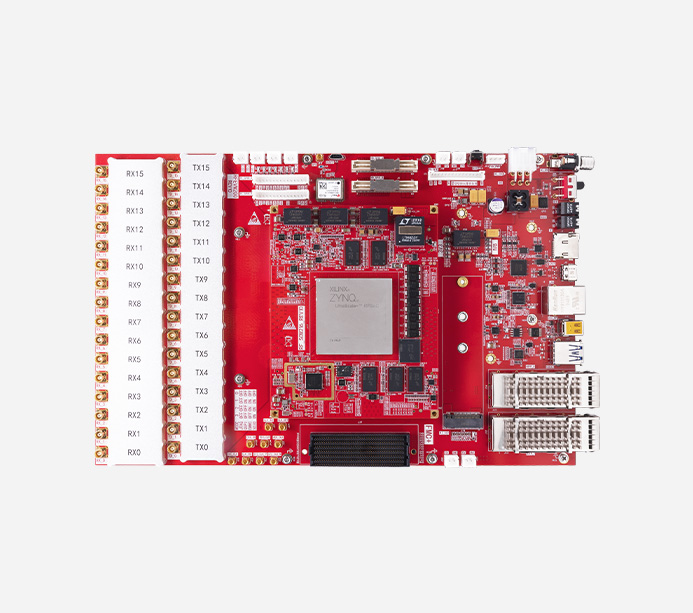

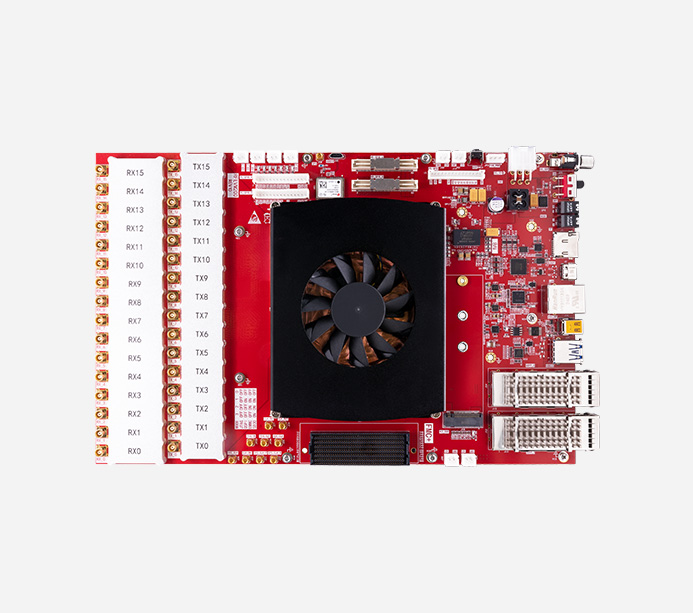

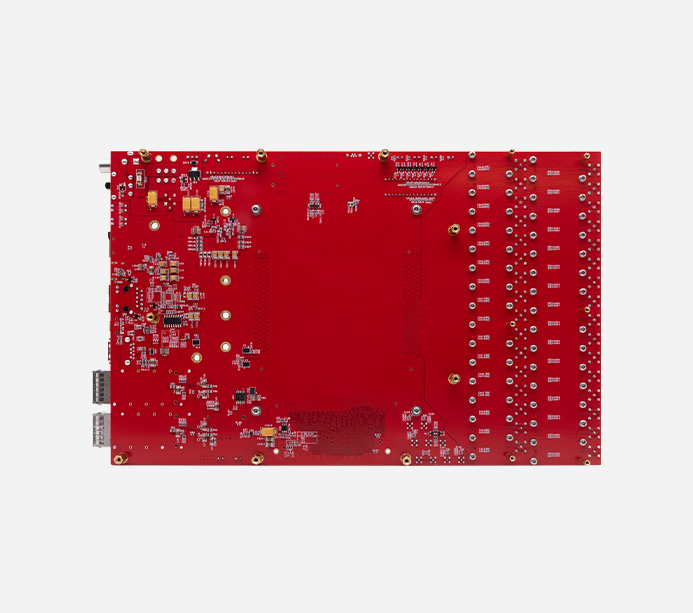

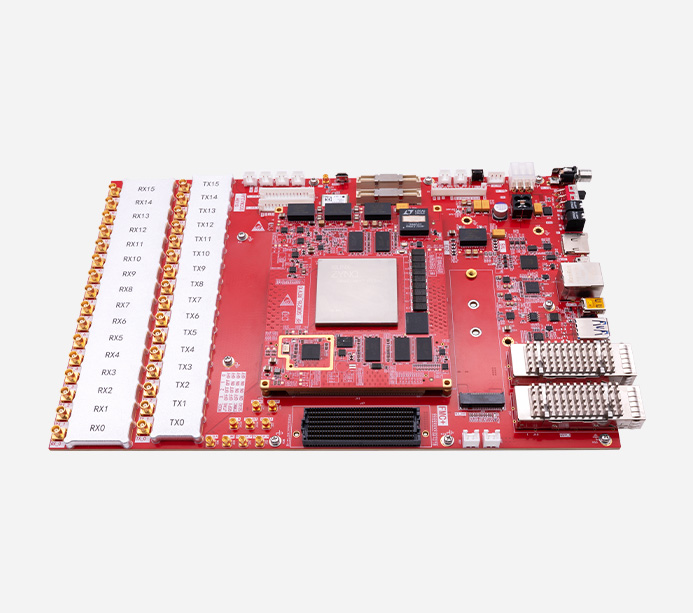

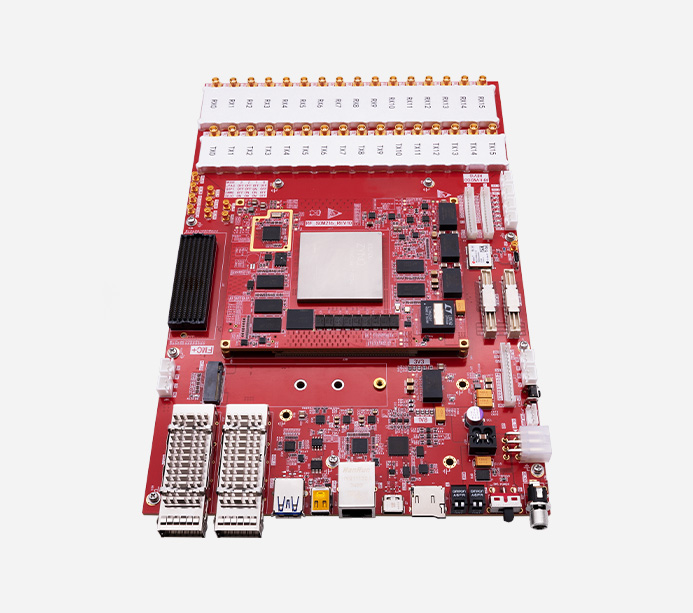

AXRF49：自适应射频无线电开发平台 Zynq UltraScale+ RFSoC FPGA 开发板 XCZU49DR 雷达通信

FPGA 型号：XCZU49DR-2FFVF1760I

规格参数

AXRF49：自适应射频无线电开发平台 Zynq UltraScale+ RFSoC FPGA 开发板 XCZU49DR 雷达通信

XCZU49DR

产品型号：AXRF49

价格：￥148000.00

垂直行业解决方案板卡

Xilinx Zynq UltraScale+ RFSoC ZU49DR 自适应射频无线电开发平台

AXRF49 采用 AMD 公司的 RFSoC Gen3 系列 ZU49DR 主芯片，支持 16 路14 位 RF-ADC 输入，最大采样率可达 2.5GSPS，16 路 14 位 RF-DAC 输出，最高采样率可达 9.85GSPS

·930K

Logic Cells

·425K

LUTs

·4272

DSP Slices

·9.85GSPS

16 路 14bit DAC

·2.5GSPS

16 路 14bit ADC

·2x 100G 光口

高速数据传输性能

核心板硬件架构

面向单芯片无线电的完整 SoC

芯片采用 ‌Zynq UltraScale+ XCZU49DR FPGA‌ 芯片，集成 Quad ARM Cortex-A53 和 Dual ARM Cortex-R5F 处理器，支持实时操作系统（RTOS）与 Linux 并行运行‌

·5GB

PS 端 DDR4 ECC

·5GB

PL 端 DDR4

·128MB

QSPI FLASH

·8GB

eMMC FLASH

高性能高 RF 采样率 ADC/DAC

满足更大的系统应用需求

AXRF49 支持 16 路 14 位 ADC 2.5GSPS 输入，16 路 14 位 DAC 9.85GSPS 输出，单端信号输入输出，通过巴伦器件进行差分单端互转功能，完成对数据的发送和接收，并且 VCM 信号也引出至 TP，方便用户调节共模电压

单芯片自适应射频平台

面向单芯片无线电的完整 SoC

AXRF49 是一个功能强大的单芯片适应性无线电平台，可提供高达 6GHz 的直接射频采样，具有多元素处理系统: FPGA、实时双核 ARM 和四核 ARM，能够采样和处理射频信号

主要特性:

01.自适应单芯片无线电平台
02.将射频设计转移到数字领域
03.针对不同需求和新兴标准的可编程逻辑
04.与分立解决方案相比，减少 PCB 面积
05.面向未来的综合解决方案
06.扩展毫米波接口和多频段支持
07.频段覆盖 6GHz 以下，射频直接采样模式
08.支持 1x~40x 的插值/抽取系数
09.板载 M.2 高速硬盘接口
10.提供 FMC+ 扩展能力

2 路 100G 光纤接口

高带宽+低延迟+多协议融合

·超高带宽能力
·低延迟传输
·长距离传输
·抗干扰性强
·多协议兼容
·未来可升级性

功能接口

·核心板

*点击上方图片查看核心板详情>>

·开发板

产品参数

核心板主要参数

核心板	ACRF49
FPGA 型号	XCZU49DR-2FFVF1760I
内核 CPU	Quad-core ARM Cortex-A53 Dual-core ARM Cortex-R5F
内存	PS 端 DDR4 5GB ECC PL 端 DDR4 5GB
QSPI Flash	128MB
eMMC Flash	8GB
14 bit 2.5GSPS RF-ADC	16
14 bit 9.85GSPS RF-DAC	16
Decimation/ interpolation	1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x
GTY / GTR	PL 端 GTY 16x/PS 端 GTR 4x
System Logic Cell	930K
CLB LUTs	425K
Max.Dist.RAM	13.0Mb
Total Block RAM	38.0Mb
UltraRAM	22.5Mb
DSP Slices	4272

功能和接口

光纤接口	2 路 QSFP28 光纤接口，支持100G和40G模式
显示接口	1 路miniDP接口，用于外接显示设备
M.2 接口	1 路标准 NVME M.2 接口，接 M.2 SSD 固态硬盘（需要用户购买）
USB3.0 接口	1 路 USB3.0 接口，用于连接外部的 USB 外设
千兆以太网接口	1 路千兆以太网接口，和电脑或其它网络设备进行以太网数据交换
调试接口	Type-C 标准的 JTAG&UART 接口，用于 FPGA 程序的下载和调试
GPS	载板配有GPS模块NEO-M8N，具有卓越的定位精度和灵敏度
FMC+接口	1个FMC+的扩展口，可以外接ALINX或者其他的FMC/FMC+模块
EEPROM	1 片 IIC 接口的 EEPROM AT24CM01
SD 卡座	1 路 Micro SD 卡座，支持 SD 模式和 SPI 模式
RTC 实时时钟	1 路内置的 RTC 实时时钟
LED 灯	4 个用户 LED 灯
按键	1 个复位按键
扩展 IO	1 个 FMC+ 接口，提供 8 组 32.75G 的 GTY 和 130 个 Os 2 个高速 GPIO 扩展接口，提供 48 个 PLIOs 2 个低速 GPIO 扩展接口，提供 15 个 PLIOS 1 个 MIO 扩展接口，提供 8 个 PSMIOs

电源参数

输入电压

+12V 电压输入

包装清单

FPGA 开发板	1台	SMA 直通电缆	8条
MCX-SMA 射频线	16条	MMCX-SMA 射频线	4条
电源	1个	USB3.0 调试线缆	1条
读卡器	1根	TF卡	1个
网线	1 个	资料 CD	1个

结构尺寸

尺寸大小

核心板 120mmx95mm，扩展板 278mmx180mm

核心板结构尺寸图

扩展板结构尺寸图

应用领域

XCZU49DR 芯片集成 Quad Cortex-A53 处理器 + 930K 逻辑单元，支持复杂算法实时处理，适用于 5G 基站、雷达信号处理等高精度场景

5G 及 LTE 无线技术

通过 Zynq RFSoC，无线基础设施制造商可实现显著的占板面积及功耗减少，这对后期 MIMO 技术的发展至关重要

卫星通信

通过 Zynq RFSoC 中用直接 RF 采样、高灵活、可重构逻辑及软件可编程性，为信号生成和信号分析构建高速度的多功能仪器

雷达信号处理和数据链

具有 2 通道 ADC 和 2 通道 DAC，可满足更大的应用需求，能够在预警场景下实现低时延收发，获得最佳响应时

测试与测量

通过 Zynq RFSoC 中用直接RF采样、高灵活、可重构逻辑及软件可编程性，为信号生成和信号分析构建高速度的多功能仪器
