AC616B：ALINX Xilinx FPGA 核心板 Spartan-6 DDR3 XC6SLX16

FPGA型号：XC6SLX16-2CSG324

AC616B：ALINX Xilinx FPGA 核心板 Spartan-6 DDR3 XC6SLX16

XC6SLX16

Xilinx Spartan-6 FPGA 核心板

FPGA 的前期验证、产品的嵌入和项目开发、教学培训

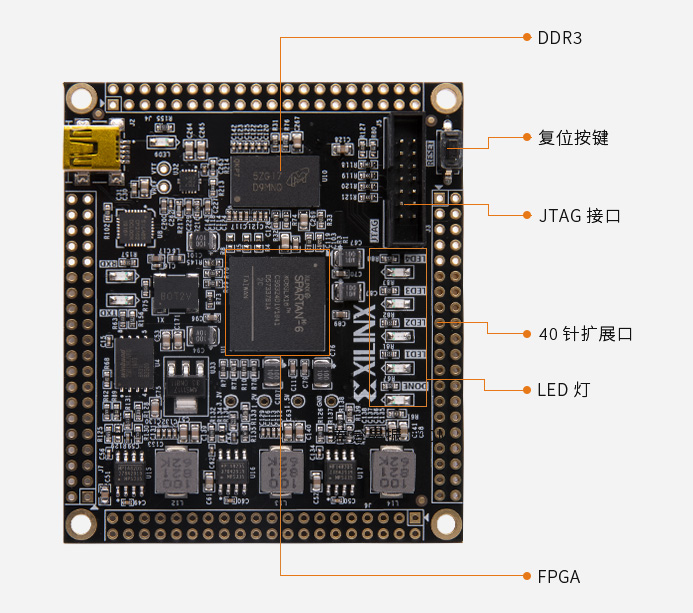

功能接口



产品参数

核心板主要参数

主要参数接口

DDR3	1 片 128MB DD3 SDRAM，作为数据的缓存、Microblaze 运行的内存
QSPI Flash	1 片 8MB QSPI FLASH，可用作 FPGA 用户数据的存储
晶振	板载 50M 的有源晶振，给开发板提供稳定的时钟源
USB Uart 接口	1 路 USB Uart 接口, 用于PC 或外部设备串口通信、USB 电源输入
JTAG	1 个 JTAG 口，可对 FPGA 进行调试和程序固化
LED 灯	4 个用户发光二极管 LED
按键	1 个复位按键
扩展口	4 路 40 针的扩展口（2.54mm 间距）

电源参数

供电方式

USB 供电

包装清单

FPGA 核心板	1 块	塑料支柱	4 个
Mini USB线	1 根	2x 40 排针	2 排

结构尺寸

尺寸大小

75mmx 64mmx 8.5mm

叠层数量

6 层 PCB 板设计


扩展口定义




快速上手，缩短开发学习时间

提供资料方便二次开发

提供原理图、PCB 结构图、封装、参考设计等方便二次开发
