AC7050B：ALINX Xilinx Spartan7 FPGA 核心板 XC7S50
FPGA型号：XC7S50-1FGGA484I
AC7050B：ALINX Xilinx Spartan7 FPGA 核心板 XC7S50
XC7S50
产品型号：AC7050B
温度等级：-40℃~85℃
产地：上海
EAN码：6971390271841
价格：￥999.00

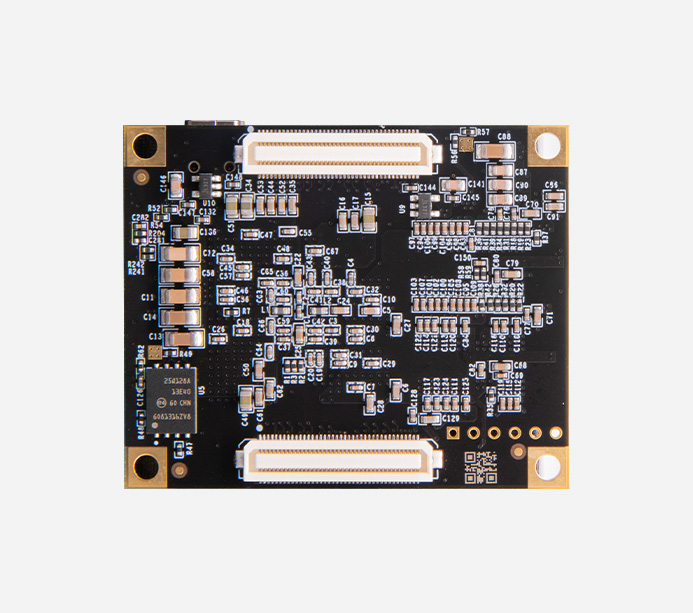

Xilinx Spartan-7 FPGA 核心板
工业级芯片 1GB DDR3
功能接口
对应开发板
·AX7050
*了解对应开发板，点击查看详情>>
产品参数
核心板主要参数
核心板 | AC7050B |
FPGA 型号 | XC7S50-1FGGA484I |
逻辑单元 | 52160 |
DDR3 | 1GB，数据频率333.3MHz |
触发器 | 65200 |
逻辑单元 | 52160 |
DSP 处理单元 | 120 个 |
查找表 | 8150 |
Block RAM | 2700Kb |
扩展 IO 数量 | 114 个 |
电压可调 IO | 75 个 |
LVDS 差分对 | 37 对 |
温度等级 | 工业级 |
速度等级 | -1 |
工作温度 | -40°C~85°C |
主要参数接口
QSPI FLASH | 1 片 16MB，作为 FPGA 系统的启动镜像 |
DDR3 | 2 片 512MB DDR3 共 1GB，32bit 总线 |
JTAG 接口 | 用于程序调试和程序固化 |
晶振 | 1 个 50Mhz 有源晶振，给系统提供稳定的时钟源 1 个预留差分晶振焊接盘位，用户根据需要安装不同频率的时钟 |
扩展口 | 2 个 80pin 高速板对板连接器，引出 114 个 IO，12 对 LVDS |
电源参数
输入电压 | +5V 电压输入 |
包装清单
FPGA 核心板 | 1 块 | Mini USB 线 | 1 根 |
板对板连接器 | 2 个 |
结构尺寸
尺寸大小 | 55x 45x 8.4mm | 连接器合高 | 2.0mm |
叠层数量 | 8 层 PCB 板设计 | 板厚 |
扩展口定义
快速上手，缩短开发学习时间
提供资料方便二次开发
提供原理图、PCB 结构图、封装、参考设计等方便二次开发
