S1D13L04F00A100:爱普生(EPSON) XGA简易液晶控制器

S1D13L04概述

    S1D13L04 是一款简单的多用途图形 LCD 控制器，支持分辨率高达 XGA 的彩色 TFT LCD 面板。使用外部 SDRAM 内存控制器，它允许高达 16Mbyte 作为显示帧缓冲区。 S1D13L04 支持 16 位和直接/间接变量的通用的CPU 接口。

    S1D13L04 结合了多种 CPU 接口和显示接口类型，提供了一个通用且易于开发的显示系统。此外，它还提供多窗口 (PIP)、Alpha 混合、伽马校正和镜像/旋转等功能，允许用户在 Main/PIP1/PIP2 窗口上配置各种图像。

    S1D13L04 是一种灵活、低成本、低功耗的解决方案，可满足医疗、办公自动化、工厂自动化、家庭自动化和测量仪器等嵌入式市场的需求，在这些市场使用高达XGA 分辨率。此外，它对 CPU 类型或操作系统的公正性也使其成为各种其他应用的理想显示解决方案。

S1D13L04特征

• 直接和间接 CPU 接口

• 串行主机接口

• x16 外部 SDRAM 的存储器接口

• 可编程分辨率和颜色深度

• 支持带串行命令接口的单 RGB 面板

• 具有叠加功能的多个窗口（主窗口、PIP1、PIP2）

• Alpha 混合 (PIP2)

• Gamma 校正 LUT（256 x 24 位 x 2 个库）

• 用于背光控制的 4 通道 PWM

• 软件启动的省电模式

• 通用输入/输出引脚

• IOVDD：3.3，CORE/OSC/PLLVDD：1.8V

• 时钟可以从两个嵌入式 PLL 或数字时钟输入中选择

• 两个内置水晶输入

• 温度范围：-40°~ 85°C

• 封装：QFP 208 引脚，0.5mm 引脚间距

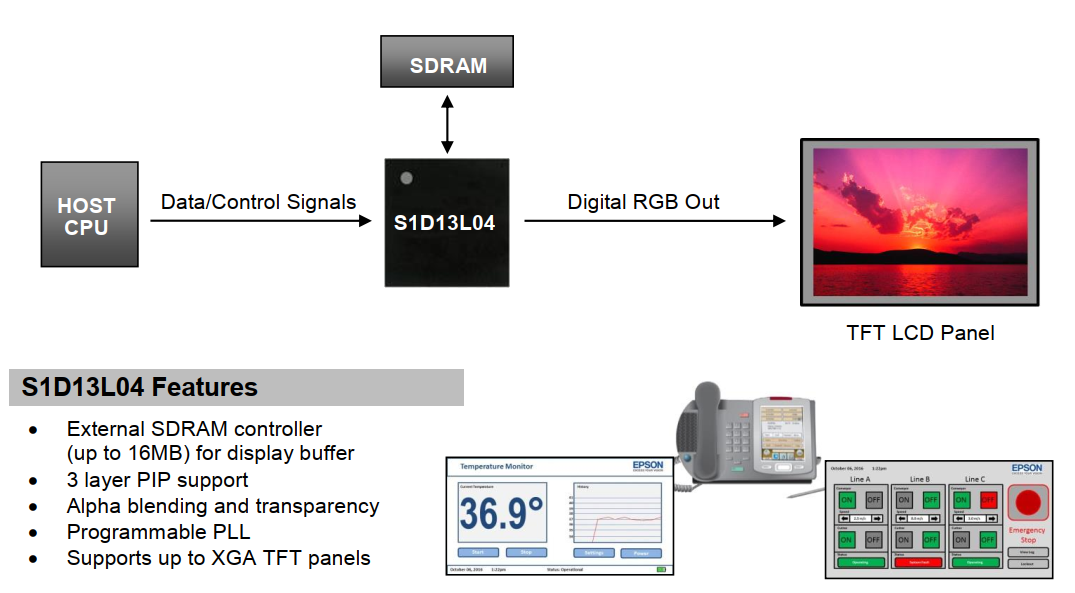

S1D13L04系统框图

S1D13L04描述

显示内存

• 使用外部 SDRAM 或移动 SDRAM 作为显示缓冲区（大小：8M 字节或 16M 字节）

• SDRAM 时钟：高达100MHz

• 自动重新进入自刷新模式

显示支持

• RGB接口单面板

• 16/18 位彩色 TFT

• 可选的串行命令接口

• 颜色深度高达 32 bpp

• 示例解决方案

   o 1024x768，颜色深度为 16 bpp

   o 800x600，颜色深度为 16 bpp

   o 640x480，色深 32 bpp

显示功能

• 多窗口（层）支持

• 镜像和 180° 旋转功能

• Alpha 混合

• 伽玛校正

• 伪色彩扩展

CPU接口

• 对常用的 CPU 接口的直接和间接接口支持

• 串行主机接口

• 寄存器是内存映射的——M/R# 输入在内存和寄存器地址之间进行选择

其他功能

• 内部系统时钟：高达 50MHz

•（SDRAM 时钟的一半）

• 用于背光控制的 4 通道 PWM

• 多个通用输入/输出引脚

• 灵活的时钟结构：

   o 两个嵌入式 PLL

   o 两个内置晶体输入

   o 两个数字时钟输入

   o 不需要模块时动态关闭时钟

• 可用中断

• PLL/OSC/COREVDD 1.8 伏，IOVDD 3.3 伏

• 封装：QFP 208 引脚

S1D13L04封装

注意：S5U13513R00C100 和 S5U13513P00C100 评估板可用于评估 S1D13513 和 S1D13L04 简单 LCD 控制器，它们与 S1D13513 共享许多功能。 下表提供了控制器的比较。

S1D13513 / S1D13L04 比较

如需详细产品开发资料，请联系代理商-拓蒂电子。
