AC7100B ：Xilinx Artix7 FPGA核心板 XC7A100T
FPGA 型号：XC7A100T-2FGG484I
AC7100B ：Xilinx Artix7 FPGA核心板 XC7A100T
XC7A100T
产品型号：AC7100B
温度等级：-40℃~85℃
产地：上海
EAN码：6971390270981
价格：￥1399.00
Xilinx Artix-7 FPGA 核心板
高带宽高容量 工业级芯片
适合高速数据通信，视频图像处理，高速数据采集等
功能接口
对应开发板
·AX7101
*了解对应开发板，点击查看详情>>
·AX7102
*了解对应开发板，点击查看详情>>
·AX7103
*了解对应开发板，点击查看详情>>
产品参数
核心板主要参数
核心板 | AC7100B |
FPGA 型号 | XC7A100T-2FGG484I |
速度等级 | -2 |
芯片等级 | 工业级别，-40°c~85°c |
内存 | 1GB DDR3，32bit |
QSPI FLASH | 16MB |
Logic cells | 101440 |
查找表 | 15850 |
触发器 | 126800 |
Max.Distributed RAM | 1188 |
Block RAM (36Kb each) | 135 |
Total Block RAM | 4860kb |
DSP Slices | 240 |
收发器 | 4x 6.6Gbps |
PIC Express | PCIE2.0 |
HR IO | 180 |
差分对 LVDS | 48 |
连接器 | 80pin x4 |

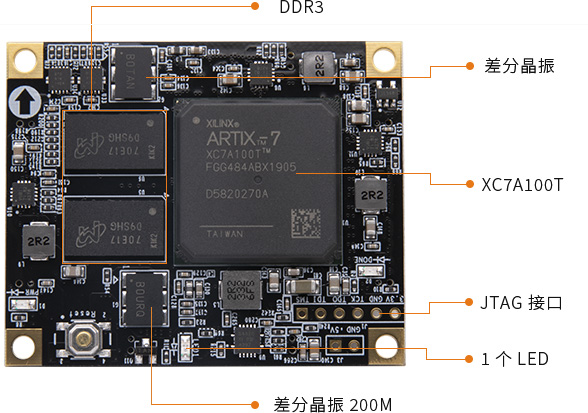

功能和接口
DDR3 | 2 片 512MB DDR3 共 1GB，32bit 总线，数据速率 800Mbps |
QSPI Flash | 1 片 16MB QSPI FLASH，可用作 FPGA 用户数据的存储 |
晶振 | 高精度LVDS 有源差分晶振，一个是 200MHz 给系统提供稳定的时钟源，一个是 125MHz 为 GTP 收发器提供稳定的时钟输入 |
收发器 | 4 路 GTP，每路高达 6.6Gb/s，适合光纤通信和 PCIe 数据通信 |
工作温度 | -40°C~85°C |
PCIe 2.0 | 支持 PCI Express 2.0x8 |
模数转换 / XADC | 1 个 12bit，1Mbps AD |
JTAG | 采用 6 针的 2.54mm 间距的单排测试孔 |
LED 灯 | 1 个 LED 灯 |
电源参数
输入电压 | 5V 供电 |
包装清单
FPGA 核心板 | 1 块 |
结构尺寸
尺寸大小 | 45mmx 55mmx 6.0mm | 连接器合高 | 1.6mm |
连接器合高 | 3.0mm | 叠层数量 | 10 层 PCB 板设计 |
搭配内存 DDR3 超强组合
工业级芯片 4 路 GTP 高速收发器
6.6Gb/s，4 路高速 GTP，1GB DDR3 内存
快速上手，缩短开发学习时间
提供资料方便二次开发
提供原理图、PCB 结构图、封装、参考设计等，方便二次开发
低功耗高性能
Kintex-7 高性价比
高速数据传输、高带宽、高容量，适合高速光纤数据通信、 视频图像处理、高速数据采集等方面使用
