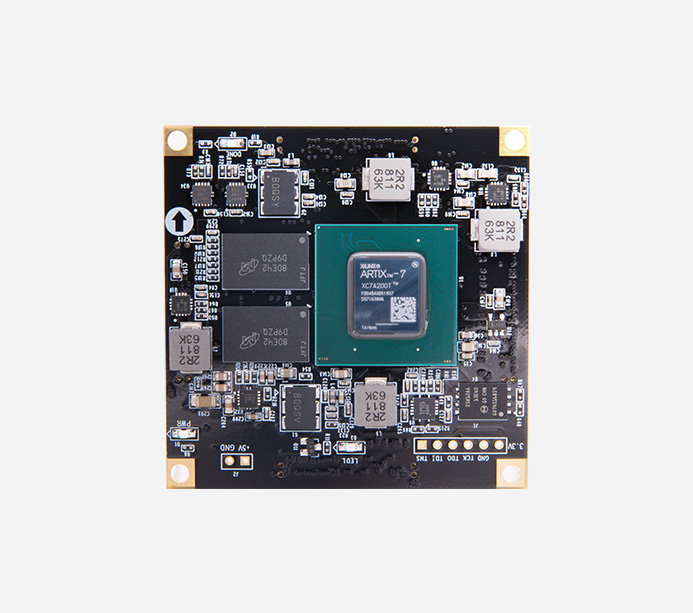

AC7A200：Xilinx Artix7 SOM FPGA核心板 XC7A200T
FPGA 型号：XC7A200T-2FBG484I
AC7A200：Xilinx Artix7 SOM FPGA核心板 XC7A200T
XC7A200T
产品型号：AC7A200
温度等级：-40℃~85℃
产地：上海
EAN码：6971390275238
价格：￥1799.00
Xilinx Artix-7 FPGA 核心板
高带宽高容量 工业级芯片
适合高速数据通信，视频图像处理，高速数据采集等
功能接口
对应开发板
·AX7A200
*了解对应开发板，点击查看详情>>
产品参数
核心板主要参数
核心板 | AC7A200 |
FPGA 型号 | XC7A200T-2FBG484I |
逻辑单元 | 15360 |
查找表 | 33650 |
触发器 | 269200 |
Block RAM | 13140KB |
DSP 处理单元 | 740 |
扩展 IO | 180 个（3.3V 电平） |
内存 | 1GB DDR3，数据速率 800MHz |
QSPI FLASh | 16MB QSPI FLASH 系统文件和用户数据的存储 |
速度等级 | -2 |
FPGA 芯片级别 | 工业级 |
工作温度 | -40°c~85°c |
扩展接口 | 4 个 80Pin 间距 0.5mm 松下工业级高速板间连接器 |
模数转换 / XADC | 1 个 12bit，1Mbps AD |
收发器 | 4 路，6.6Gb/s max |
PCIe Gen2 | 支持 PCI Express 2.0 x 4 |

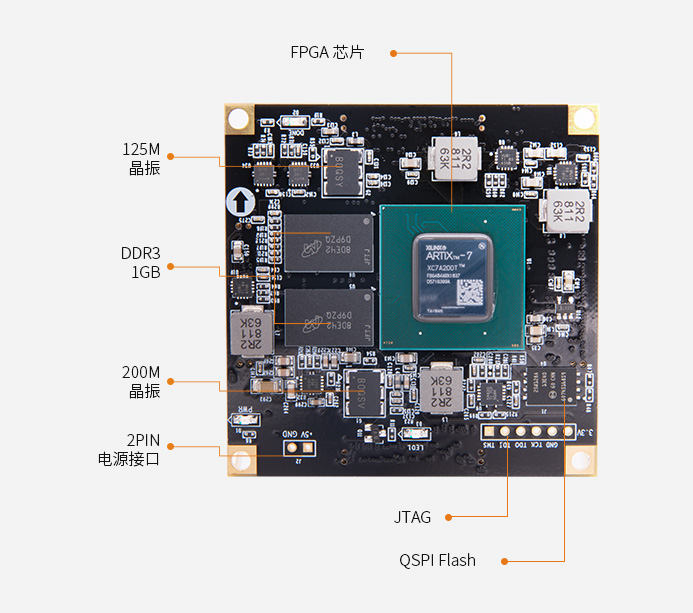

200M 晶振 | 用于 FPGA 的系统主时钟和产生 DDR3 控制时钟 |
125M 晶振 | 用于 GTP 收发器的参考时钟输入 |
JTAG | 采用 6 针的 2.54mm 间距的单排测试孔 |
LED 灯 | 1 个电源指示灯 ( PWR ) 1 个配置 LED 灯 ( DONE ) 1 个用户 LED 灯（ LED1 ） |
电源接口 | 2Pin 的电源接口 |
扩展接口 | 4 个 80PIN 间距 0.5MM 松下工业级高速连接器 |
电源参数
输入电压 | +5V 电压输入 | 输入电流 | 2A 最大电流保护 |
供 电 | 底板供电 |
包装清单
FPGA 核心板 | 1 块 |
结构尺寸
尺寸大小 | 60mmx 60mmx 6.0mm | 连接器合高 | 3.0mm |
叠层数量 | 10 层 PCB 板设计 |
搭配内存 DDR3 超强组合
工业级芯片 4 路 GTP 高速收发器
6.6Gb/s，4 路高速 GTP，1GB DDR3 内存，支持 PCIE 2.0
快速上手，缩短开发学习时间
提供资料方便二次开发
提供原理图、PCB 结构图、封装、参考设计等，方便二次开发
低功耗高性能
Kintex-7 高性价比
高速数据传输、高带宽、高容量，适合高速光纤数据通信、 视频图像处理、高速数据采集等方面使用
