AC7K325B：XILINX Kintex7 K7 PCIE 4K视频 光纤 FPGA 核心板 XC7K325T
FPGA型号：XC7K325T-2FFG900I
AC7K325B: XILINX Kintex7 K7 PCIE 4K视频 光纤 FPGA 核心板 XC7K325T
XC7K325T
产品型号：AC7K325B
温度等级：-40℃~85℃
产地：上海
EAN码：6971390271834
价格：￥4099.00

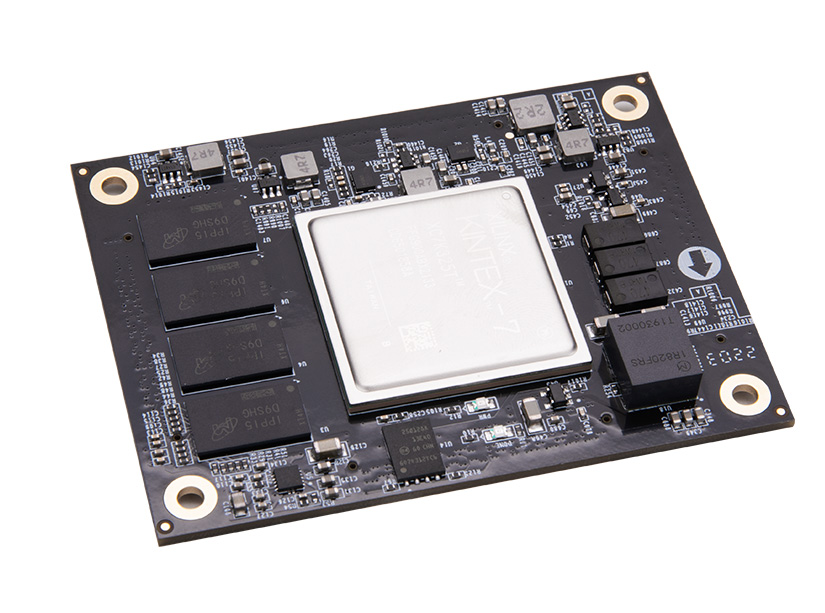

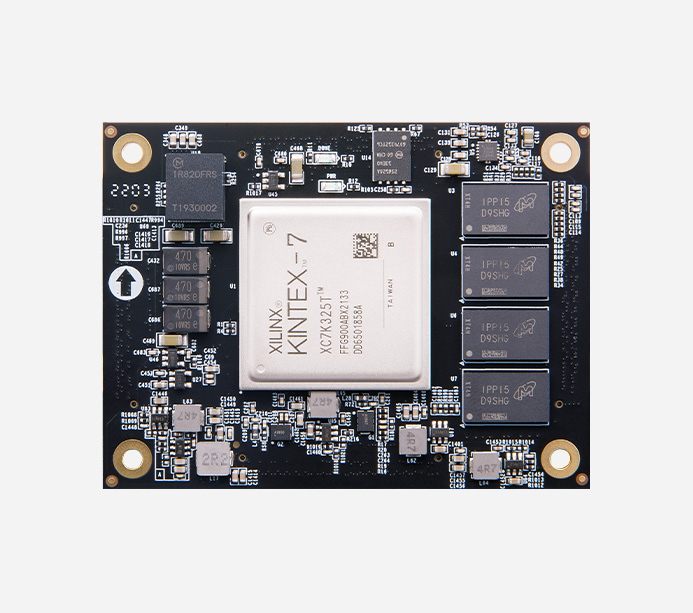

Xilinx Kintex-7 FPGA 核心板
支持 PCIe 2.0，高速 GTX 收发器，2G DDR3
适合高速数据传输交换、光纤通信、视频传输、数据处理、工业控制等
功能接口
对应开发板
·AV7K325
·AV7K300
*了解对应开发板，点击查看详情>>
产品参数
核心板主要参数
核心板 | AC7K325B |
FPGA 型号 | XC7K325T-2FFG900I |
逻辑单元 | 326080 |
查找表 | 50950 |
触发器 | 407,600 |
Block RAM | 16020Kb |
DSP 处理单元 | 840 |
QSPI FLASH | 128Mbit |
DDR3 | 2GB |
IO 总数 | 276 个 |
差分对数 | 46 个 |
PCIe Gen2 | 1 |
收发器 | 16 路，12.5Gb/s max |
XADC | 1 个 12bit，1Mbps AD |
温度等级 | 工业级 |
速度等级 | -2 |
有源差分晶振 | 2 个 |
可调电压 IO | 92 个 |
功能和接口
DDR3 | 4 片 512MB DDR3，64bit 总线，数据速率 1600Mbps |
QSPI Flash | 1 片 16MB QSPI FLASH，可用作 FPGA 用户数据的存储 |
晶振 | 高精度 LVDS 有源差分晶振，1个是 200MHz给系统提供稳定的时钟源，1个是 125MHz 为 GTP 收发器提供稳定的时钟输入 |
收发器 | 16 路 GTX，每路 12.5Gb/s max，适合光纤通信和 PCIe 数据通信 |
工作温度 | 工业级 -40°c~85°c |
PCIe 2.0 | 支持 PCI Express 2.0 |
XADC | 1 个 12bit，1Mbps AD |
LED 灯 | 1 个是电源指示灯 ( PWR )，1 个是配置 LED 灯 ( DONE ) |

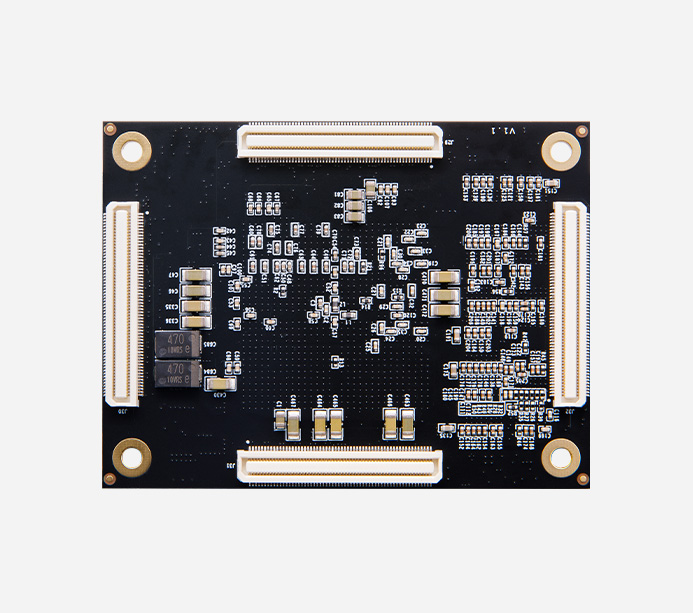

扩展接口 | 4 个 120Pin 的板间连接器 |
电源参数
输入 | 5V 供电 |
包装清单
FPGA 核心板 | 1 块 |
结构尺寸
尺寸大小 | 80mmx 60mmx 11.5mm | 连接器合高 | 1.6mm |
连接器合高 | 3.0mm | 叠层数量 | 14 层 PCB 板设计 |
光纤通信，视频处理，高速数据集传输处理
工业级芯片 16 路 GTX 高速收发器
12.5Gb/s，16 路高速 GTX 2GB，DDR3 内存
快速上手，缩短开发学习时间
提供资料方便二次开发
提供原理图、PCB 结构图、封装、参考设计等，方便二次开发
低功耗高性能
Kintex-7 高性价比
高速数据传输、高带宽、高容量，适合高速光纤数据通信、 视频图像处理、高速数据采集等方面使用
