ACKU060：Xilinx Kintex UltraScale FPGA 核心板 XCKU060
芯片型号：XCKU060-2FFVA1156I
ACKU060：Xilinx Kintex UltraScale FPGA 核心板 XCKU060
XCKU060
产品型号：ACKU060 V2.0
温度等级：-40℃~85℃
产地：上海
EAN码：6971390279885
价格：￥7999.00
Xilinx Kintex UltraScale FPGA 高端核心板
·4GB DDR4，64bit
·工业级
·GTH: 20x 16.3Gbp
·PCIe Gen3 x8
功能接口
对应开发板
·AXKU062
*了解对应开发板，点击查看详情 >>
产品参数
FPGA 芯片
核心板型号 | ACKU040 | ACKU060 |
芯片型号 | XCKU040-2FFVA1156I | XCKU060-2FFVA1156I |
芯片级别 | 速度等级 -2，工业级，-40°C~85°C | 速度等级 -2，工业级，-40°C~85°C |
DDR4 | 4GB DDR4， 64bit | 4GB DDR4，64bit |
QSPI Flash | 32MB | 32MB |
逻辑单元 | 530K | 726K |
查找表 | 242, 400 | 331,680 |
触发器 | 484，800 | 663，360 |
Max. Distributed RAM (Kb) | 7050 | 9180 |
Block RAM (36Kb each) | 600 | 1080 |
Total Block RAM | 21.1 Mb | 38.0Mb |
DSP Slices | 1920 | 2760 |
收发器 | 20x 16.3Gbps | 20x 16.3Gbps |
PCI Express | PCIE 3.0 | PCIE 3.0 |
HR IO | 104 | 104 |
HP IO | 255 | 255 |
接口和功能
DDR4 | 4 片 1GB DDR4，共 4GB，64bit，数据速率 2400Mbps |
QSPI Flash | 2 片 16MB QSPI FLASH, 共 32MB，可用作 FPGA 用户数据的存储 |
晶振 | 1 个 200MHz 差分时钟源，为 FPGA 提供系统时钟 |
连接器 | 4 个 120Pin+ 2 个 80pin 的板间连接器和底板连接 |
IO | 6 个板对板连接器扩展出了 359 个 IO，其中 104 个 IO 电平是 3.3V，其它 BANK 的 IO 都是 1.8V。另外扩展出 20 对高速收发器 GTH 接口 |
LED 灯 | 1 个电源指示灯，1 个 DONE 配置指示灯 |
电源参数
输入电压 | +12V 电压输入 | 供电 | 12V/3A 供电 |
输入电流 | 3A 最大电流保护 |
包装清单
核心板 | 1 块 |
结构尺寸
尺寸大小 | 80mmx 60mmx 9.7mm |
叠层数量 | 采用 18 层 PCB 板设计，预留独立电源层和 GND 层 |

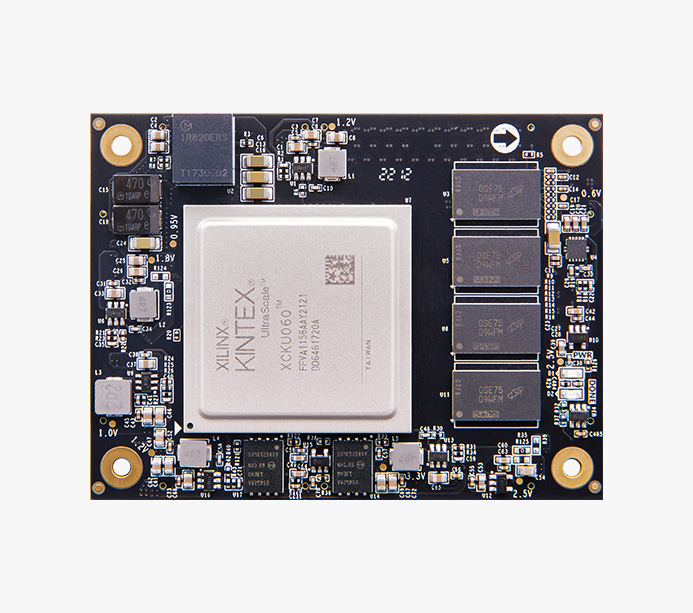

正面
背面
快速上手
提供资料，方便二次开发
缩短开发学习时间
提供原理图 (.pdf)、PCB 结构图 (.pdf)、封装、参考设计等，方便二次开发
应用领域
AXKU115 开发板基于 Xilinx KINTEX UltraScale 架构的高性能 FPGA 开发平台，其丰富的接口和强大的处理能力使其适用于多种应用场景
卫星雷达系统
数据中心计算存储加速
工业自动化与物联网
8K/4K高清视频处理
医疗超声成像
5G 通信与网络优化
