芯片级别

速度等级 -1，工业级   , -40° C ~ 85° C

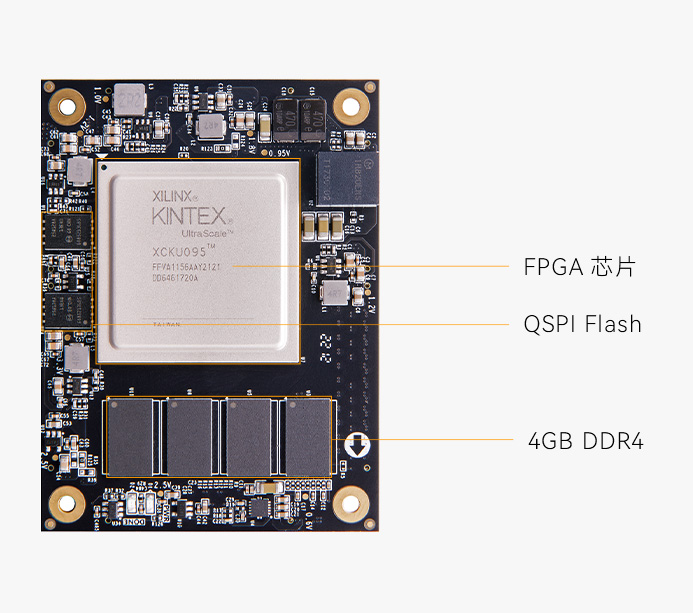

内存

4GB DDR4，64bit

Logic   Cells

1176K

CLB   LUTs

537K

CLB   Flip-Flops

1075K

Max.   Distributed RAM

4800Kb

Clock   Mgmt Tiles (CMTs)

16

Total   Block RAM

59.1Mb

DSP   Slices

768

收发器

20x 16.3Gbps

PCI   Express

PCIe Gen3 x8

HR   I/O

52

HP   I/O

255

QSPI   Flash

2  片   16MB QSPI FLASH，可用作   FPGA 用户数据的存储

晶振

1 个   200MHz 差分时钟源，为 FPGA 提供系统时钟

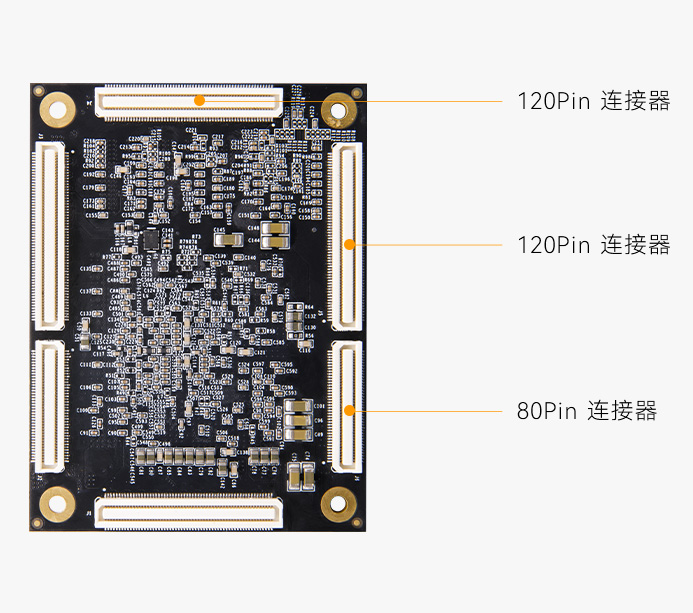

连接器

4 个   120Pin+ 2 个 80pin 的板间连接器和底板连接

IO

6 个板对板连接器扩展出了   359 个 IO，其中   104 个 IO 电平是   3.3V，其它 BANK 的   IO 都是 1.8V。另外扩展出   20 对高速收发器 GTH 接口

LED   灯

1 个电源指示灯，1   个 DONE 配置指示灯

输入电流

3A 最大电流保护

叠层数量

采用 18 层   PCB 板设计，预留独立电源层和 GND 层
