ACAU25：ALINX FPGA核心板Xilinx Artix UltraScale+ XCAU25P 工业级
芯片型号：XCAU25P-2FFVB676I
ACAU25：ALINX FPGA核心板Xilinx Artix UltraScale+ XCAU25P 工业级
XCAU25P
产品型号：ACAU25
产地：上海
价格：￥3899.00
Xilinx Artix UltraScale+ FPGA 核心板
高速数据处理与通信的专业级平台
ACAU25核心板是一款基于 Xilinx Artix UltraScale+ XCAU25P FPGA 设计的高性能嵌入式核心模块。具备强大的逻辑资源、高速存储接口与丰富的扩展能力，适用于高速数据通信、视频图像处理、高速数据采集等高性能应用场景。
·308K
Logic Cells
·141K
LUTs
·1200
DSP Slices
·12x 16.3Gb/s
GTY 收发器
·1GB
DDR4 内存
·32MB
QSPI FLASH
核心板硬件架构

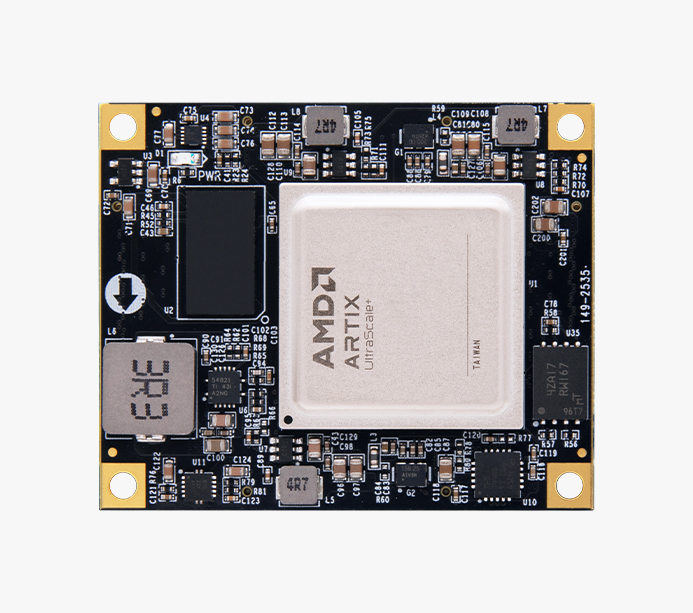

ACAU25 核心板（45mm × 55mm）集成了 ARTIX UltraScale+ FPGA、DDR4、Flash、电源与时钟电路，构成一个完整的高性能嵌入式系统。其工业级设计与丰富接口，让您无需投入复杂的硬件开发，即可快速部署于通信、工业控制等高端应用
·高度集成，即插即用
集成了 FPGA、DDR4、Flash、电源管理与时钟电路，构成完整的片上系统
·工业级可靠性
支持 -40℃~+85℃ 工业宽温，确保在苛刻环境下稳定运行
·接口丰富，扩展自由
丰富的 IO 资源与多路高速收发器，具备出色的系统设计灵活性，满足各种定制化需求
·开箱即用，加速上市
提供原理图 (.pdf)、PCB 结构图 (.pdf)、封装、参考设计等，方便二次开发，大幅缩短产品开发周期
功能接口
·核心板
·对应开发板
*了解开发板，点击查看详情 >>
产品参数
核心模块参数
芯片型号 | XCAU25P-2FFVB676I |
逻辑单元( Logic Cells) | 308K |
查找表(CLB LUTs) | 141K |
触发器(CLB flip-flops) | 282K |
分布式RAM | 4.7 Mb |
块 RAM 总量 | 10.5Mb |
36K 位块 RAM 数量 | 300 |
时钟管理单元 (CMTs) | 4 |
DSP Slices | 1200 |
PCI Express | 1x Gen3 x8 |
系统监控单元 | 1 |
HD I/Os | 96 |
HP I/Os | 208 |
GTY 收发器 | 12 |
接口和功能
DDR4 内存 | 1 片 1GB DDR4 存储芯片，运行数据速率可达 2400Mbps |
QSPI FLASH | 1 片 32MB 大小的 QSPI FLASH 芯片, 存储 FPGA 配置 Bin 文件以及其它用户数据文件。 |
时钟配置 | 1 个 200MHz 差分晶振，可为 DDR4 控制器及 FPGA 逻辑提供参考时钟 1 个 156.25MHz 差分晶振，为FPGA GTY收发器提供精准的参考时钟输入 |

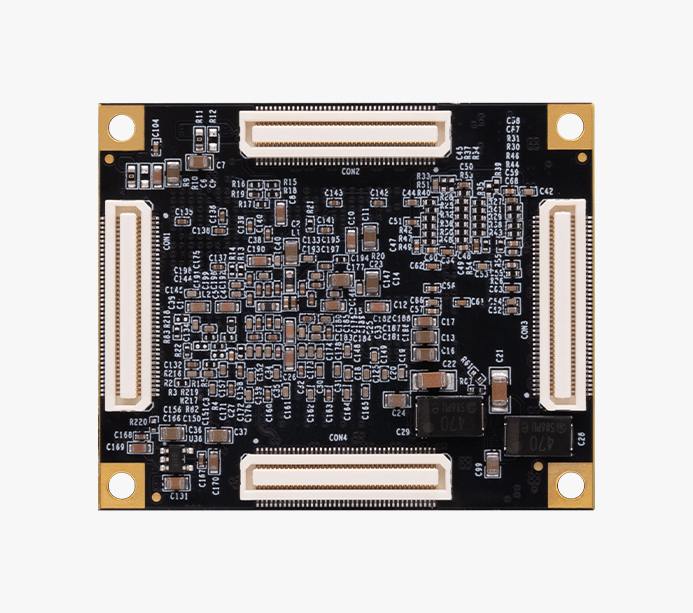

80 Pin 扩展口 | 4 个高速扩展口，使用 4 个 80Pin 的板间连接器和底板连接， FPGA 的 IO 口通过差分走线方式连接到这 4 个扩展口上 |
LED 灯 | 1 个是电源指示灯 (PWR) |
包装清单
核心板 | 1 |
物理规格
核心板尺寸 | 55mm × 45mm |
PCB 叠层 | 14 层核心板设 |
电源输入 | +12V，通过连接底板供电 |
工作温度 | -40℃~+85℃ |
核心板结构尺寸图
应用领域
网络通信
数据中心网络和存储加速
医疗成像
工业自动化
视频图像处理
物联网
半导体 ATE
机器视觉
