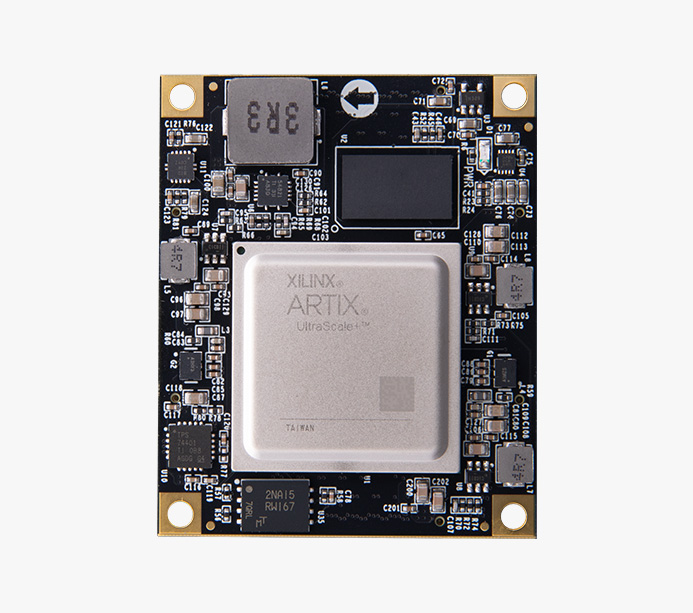

ACAU15：ALINX FPGA核心板Xilinx Artix UltraScale+ XCAU15P 工业级 ACAU15
Chip model：XCAU15P-2FFVB676I
ACAU15：ALINX FPGA核心板Xilinx Artix UltraScale+ XCAU15P 工业级
XCAU15P
产品型号：ACAU15
产地：上海
价格：￥2399.00
Xilinx Artix UltraScale+ FPGA 核心板
PCIe 3.0、GTY 16.3Gb/s x12 收发器、工业级
Artix UltraScale+器件采用 16 纳米架构，可实现卓越的性能功耗比。Artix UltraScale+ FPGA 为高级协议提供速率高达 16.3Gb/s 的收发器，支持超强 DSP 计算处理能力，可将 I/O 带宽与计算相匹配，为成本敏感型低功耗应用提供优越的系统性能，充分满足机器视觉、安全网络、4K 广播以及多种不同工业物联网及边缘市场的需求。
·Logic Cells
170K
·Flip-Flops
156K
·LUTs
78K
·GTY 收发器
16.3Gb/s x12
· QSPI FLASH
32MB QSPI FLASH
·DDR4
1GB DDR4 32bit
功能接口
对应开发板
·AXAU15
*了解对应开发板，点击查看详情 >>
产品参数
主要参数
Core board model | ACAU15 |
Chip model | XCAU15P-2FFVB676I |
Operation temperature | Industrial grade, -40°C~85°C |
RAM | 1GB DDR4, 16bit |
QSPI FLASH | 32MB |
System Logic Cells | 170K |
CLB Flip-Flops | 156K |
CLB LUTs | 78K |
Max. Distributed RAM | 2.5Mb |
Total Block RAM | 5.1Mb |
Clock Mgmt Tiles | 3 |
DSP Slices | 576 |
PCI Express | PCIE 4.0 |
GTH transceivers | 16.3Gb/s x12 |
HD Ios | 72 |
HP Ios | 102 |
接口和功能
DDR4 | 1 片 1GB DDR4 存储芯片，运行数据速率可达 2400Mbps |
QSPI Flash | 1 片 32MB 大小的 QSPI FLASH 芯片, 存储 FPGA 配置 Bin 文件以及其它用户数据文件。 |
时钟配置 | 1 个 200MHz 差分晶振，可为 DDR4 控制器及 FPGA 逻辑提供参考时钟 1 个 156.25MHz 差分晶振，用于 GTH 收发器的参考时钟输入 |

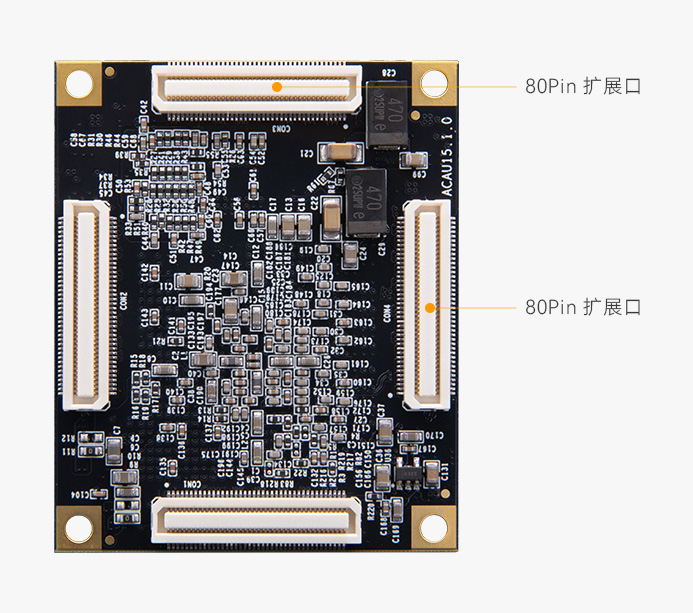

80 Pin 扩展口 | 4 个高速扩展口，使用 4 个 80Pin 的板间连接器和底板连接， FPGA 的 IO 口通过差分走线方式连接到这 4 个扩展口上 |
LED 灯 | 1 个是电源指示灯 (PWR) |
电源参数
输入电压 | +12V，通过连接底板供电 |
包装清单
核心板 | 1 块 |
结构尺寸
尺寸大小 | 55mmx 45mmx 6.8mm |
叠层数量 | 采用 14 层 PCB 板设计，预留独立电源层和 GND 层 |

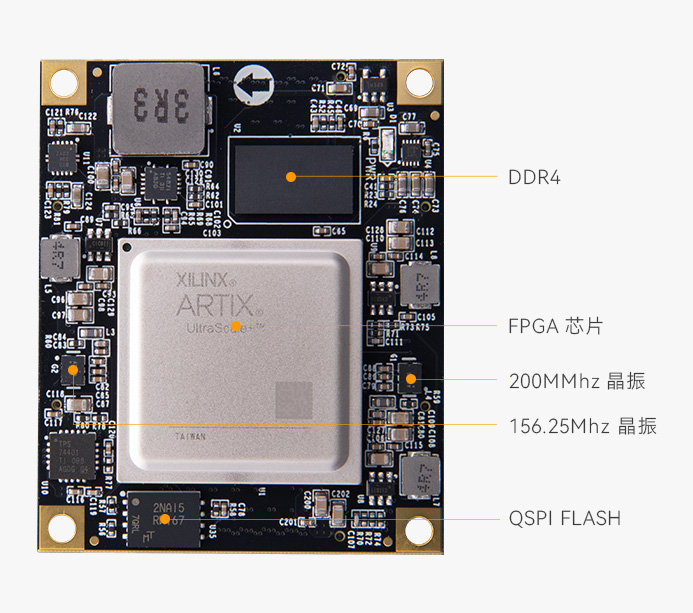

正面
快速上手
提供资料，方便二次开发
缩短开发学习时间
提供原理图 (.pdf)、PCB 结构图 (.pdf)、封装、参考设计等，方便二次开发
应用领域
网络通信
数据中心网络和存储加速
医疗成像
工业自动化
视频图像处理
物联网
半导体 ATE
机器视觉
