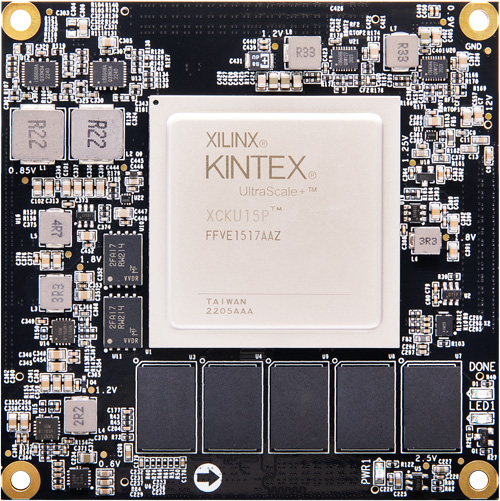

ACKU15：Xilinx Kintex UltraScale+ FPGA 核心板 SOM PCIE3.0 GTY XCKU15P

芯片型号：XCKU15P-2FFVE1517I

规格参数

ACKU15:Xilinx Kintex UltraScale+ FPGA 核心板 SOM PCIE3.0 GTY XCKU15P

XCKU15P

产品型号：ACKU15 V2.0
温度等级：-40℃~85℃
价格：￥19999.00

Xilinx Kintex UltraScale+ FPGA 高端核心板

PCIe 3.0 x16、GTY 28Gb/s x24 收发器、GTH 16Gb/s x32 收发器

采用 16nm 工艺 Kintex UltraScale+ 器件，与 7 系列 FPGA 相比，功耗锐降 60%；GTY 28Gb/s x24, GTH 16Gb/s x32 收发器及1 00G Ethernet，为需要高端功能的应用提供了经济高效的解决方案。是无线 MIMO 技术、PON 接入、Nx100G 有线网络、数据中心网络和存储加速、视频图像处理、半导体、工业控制、机器视觉、物联网以及医疗成像等应用的理想选择

·Logic Cells

1,143K

·Flip-Flops

1,045K

·LUTs

523K

·GTH 收发器

16Gb/s

·GTY 收发器

28Gb/s

·存储

5GB DDR4 80bit，128MB QSPI FLASH


功能接口



·对应开发板


*了解对应开发板，点击查看详情 >>

产品参数

核心板参数

核心板型号	ACKU15
芯片型号	XCKU15P-2FFVE1517I
工作温度	工业级， -40°C~85°C
内存	5GB DDR4
80bit
QSPI FLASH	128MB
System Logic Cells	1143K
CLB Flip-Flops	1045K
CLB LUTs	523K
Max. Distributed RAM	9.8Mb
Total Block RAM	34.6Mb
UltraRAM	36Mb
Clock Mgmt Tiles	11
DSP Slices	1, 968
PCIe Gen3 x16	5
收发器GTY	GTY 24x 28Gb/s
收发器GTH	GTH 32x 16Gb/s
150G Interlaken	4
100G Ethernet	4
HD Ios	88
HP Ios	256

电源参数

输入电压

+12V，通过连接底板供电

包装清单

核心板

1 块

结构尺寸

尺寸大小	80x 80mm
叠层数量	核心板 18 层 PCB 板设计


核心板结构尺寸图

快速上手

提供资料，方便二次开发

缩短开发学习时间


提供原理图 (.pdf)、PCB 结构图 (.pdf)、封装、参考设计等，方便二次开发

应用领域


网络通信


数据中心网络和存储加速


医疗成像


工业自动化


视频图像处理

物联网


半导体 ATE


机器视觉
