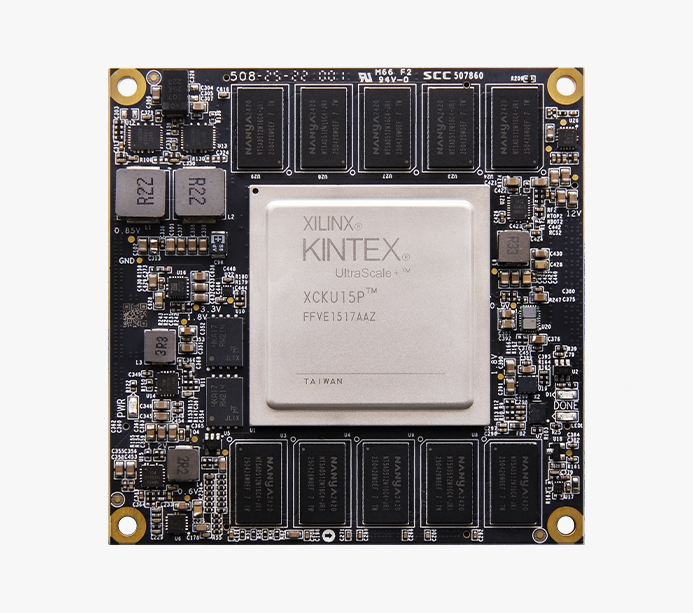

ACKU15-D :Xilinx Kintex UltraScale+ FPGA 核心板 SOM PCIE3.0 GTY XCKU15P

ACKU15-D: Xilinx Kintex UltraScale+ FPGA 核心板 SOM PCIE3.0 GTY XCKU15P

芯片型号: XCKU15P-2FFVE1517I

规格参数

ACKU15-D :Xilinx Kintex UltraScale+ FPGA 核心板 SOM PCIE3.0 GTY XCKU15P

XCKU15P

产品型号：ACKU15-D V1.0
产地：上海
价格：￥20999.00

Xilinx Kintex UltraScale+ FPGA 高端核心板

10GB DDR4 超大容量内存、GTY 28Gb/s x24 收发器、GTH 16Gb/s x32 收发器

采用 16nm 工艺 Kintex UltraScale+ 器件，与 7 系列 FPGA 相比，功耗锐降 60%；GTY 28Gb/s x24, GTH 16Gb/s x32 收发器及 100G Ethernet，为需要高端功能的应用提供了经济高效的解决方案。是无线 MIMO 技术、PON 接入、Nx100G 有线网络、数据中心网络和存储加速、视频图像处理、半导体、工业控制、机器视觉、物联网以及医疗成像等应用的理想选择。

·1,143K

Logic Cells

·1,045K

Flip-Flops

·522K

LUTs

·24x 28.21 Gb/s

GTY 收发器

· 32x 16.3 Gb/s

GTH 收发器

·10GB DDR4

大容量高速内存

功能接口

·对应开发板

*了解对应开发板，点击查看详情 >>

产品参数

核心板参数

核心板型号	ACKU15-D
芯片型号	XCKU15P-2FFVE1517I
工作温度	工业级, -40°C~85°C
内存	10GB DDR4, 80bit
QSPI FLASH	128MB
System Logic Cells	1143K
CLB Flip-Flops	1045K
CLB LUTs	523K
Max. Distributed RAM	9.8Mb
Total Block RAM	34.6Mb
UltraRAM	36Mb
Clock Mgmt Tiles	11
DSP Slices	1, 968
PCIe Gen3 x16	5
GTY 28.21Gbps	24
GTH 16.3Gbps	32
150G Interlaken	4
100G Ethernet	4
HD Ios	88
HP Ios	122

电源参数

输入电压

+12V，通过连接底板供电

包装清单

核心板

1 块

结构尺寸

尺寸大小	80x 80mm
叠层数量	核心板 18 层 PCB 板设计

核心板结构尺寸图

快速上手

提供资料，方便二次开发

缩短开发学习时间

提供原理图 (.pdf)、PCB 结构图 (.pdf)、封装、参考设计等，方便二次开发

应用领域

网络通信

数据中心网络和存储加速

医疗成像

工业自动化

视频图像处理

物联网

半导体 ATE

机器视觉
