M7010-拓蒂电子（上海）有限公司

M7010：Xilinx ZYNQ7000 FPGA 核心板邮票孔 XC7Z010

FPGA 型号：XC7Z010-1CLG400I

M7010：Xilinx ZYNQ7000 FPGA 核心板 邮票孔 XC7Z010

XC7Z010-1CLG400I

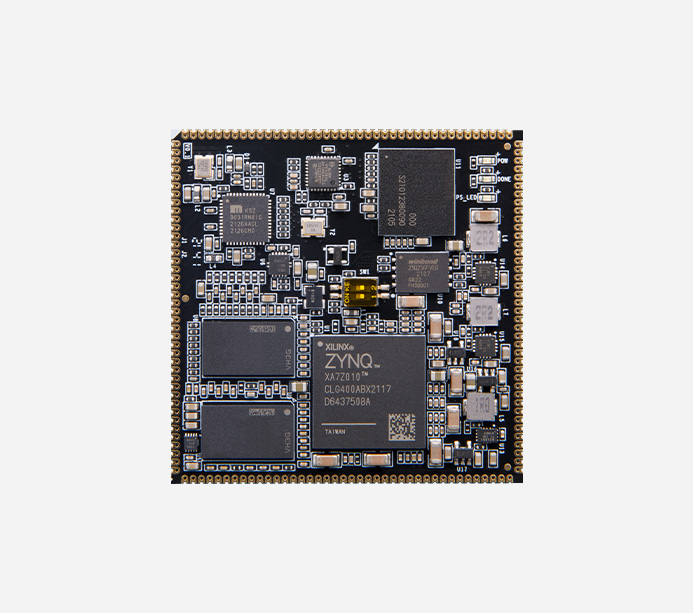

Xilinx Zynq-7000 SoC FPGA 核心板（邮票孔）

双核 ARM Cortex™-A9

功能接口

产品参数

核心板主要参数

核心板	M7010
FPGA 型号	XC7Z010-1CLG400I
速度等级	-1
工作温度	工业级，-40°C~85°C
CPU 内核	2x ARM Cortex-A9
CPU 频率	667MHz
高速连接接口	1x Tri-mode Gigabit Ethernet，1x USB 2.0
普通连接接口	1x SD2.0，1x JTAG
PS DDR4	512MB，32bit
QSPI \| EMMC Flash	32MB \| 8GB
Logic Cells	28K
Flip-Flops	35，200
LUTs	17，600
Total Block RAM	2.1Mb
Clock Management Tiles (CMTs)	8
DSP Slices	80
PS MI/Os	7
PL I/Os	100
连接方式	邮票孔

功能和接口

QSPI Flash	1 片 32MB QSPI FLASH，可用作 FPGA 用户数据的存储
eMMC Flash	8GB，在 ZYNQ 系统使用中，可以作为系统大容量的存储设备
晶振	1 个无源晶振提供给 PS 系统

电源参数

输入电压： 5V 供电

包装清单

FPGA核心板： 1 块

结构尺寸

尺寸大小	53.8mmx 53.8mm
叠层数量	12 层，高质量 PCB 材质

搭配内存 DDR4 超强组合

工业级芯片 ARM 双核 Cortex-A9

766MHz CPU 主频；PS 1G RAM 内存

快速上手，缩短开发学习时间

提供资料方便二次开发

提供原理图、PCB 结构图 (PDF)、封装、参考设计等，方便二次开发
