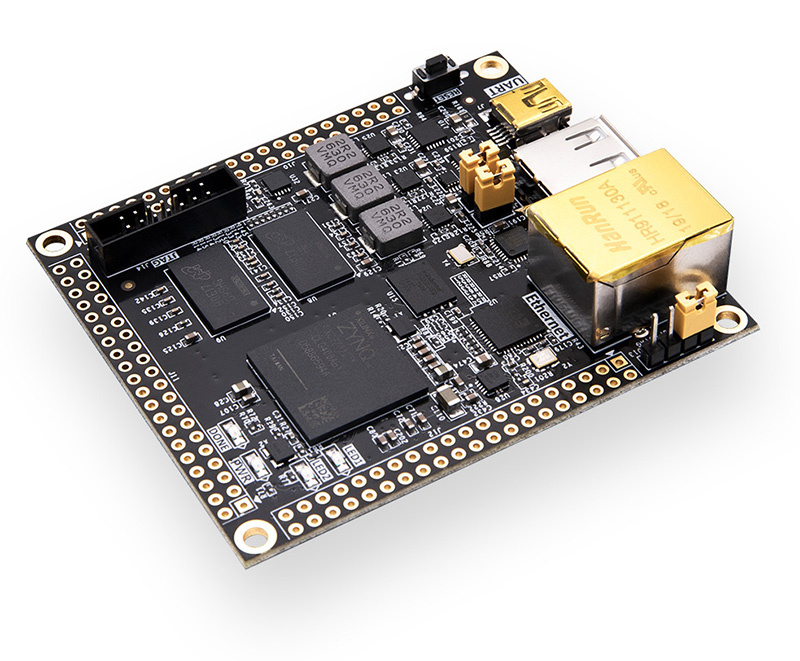

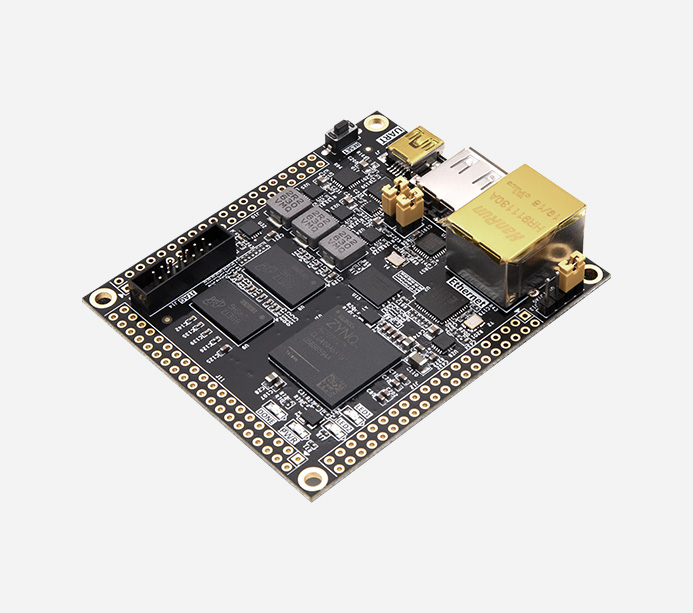

FPGA   型号

XC7Z010-1CLG400I

内核

双核 ARM Cortex-A9

内存

DDR3 512MB，数据速率   1066Mbps

芯片级别

工业级  -   40°C~85°C

逻辑单元数量

28k

查找表

17600

触发器

35200

乘法器

80

Block   RAM

2.1Mb

PS   MIO

8 个

PL   IO

94 个

QSPI   Flash

1 片   32MB QSPI FLASH，可用作   FPGA 用户数据的存储

晶振

1 个   33.333Mhz 的有源晶振，给 PS 系统提供稳定的时钟源

1 个   50Mhz 的晶振，为 PL 逻辑提供额外的时钟信号

以太网

1 路千兆以太网   RJ-45 接口，用于以太网数据交换

JTAG   调试口

1 个   14Pin 的 JTAG 口，对   ZYNQ 系统调试和下载

LED   灯

2 个用户发光二极管   LED，1 个   PS 控制，1 个   PL 控制

USB   HOST

1 路   USB2.0 HOST 接口，连接鼠标、键盘和 U 盘等外设

USB   OTG

1 路   USB2.0 OTG 接口 ( 背面 ） 和 PC 或   USB 设备 OTG 通信

USB   转串口

用于供电和 PC 或外部设备的串口通信

按键

1 个复位按键，用于   CPU 复位

扩展口

3 路   40 针的扩展口，扩展 ZYNQ 的   PL 部分和 PS 部分的   IO 接 7 寸   TFT 模块、摄像头模块和 AD/DA 等扩展模块

TF   卡座

1 路   Micro SD 卡座，存储操作系统镜像和文件系统

启动模式

JTAG 调试、QSPI   FLASH 和 SD 卡三种启动模式

mini   USB 线

1 根

排针

2 排

TF   卡

1 个

支柱

4 个

叠层数量

8 层 PCB 板设计
