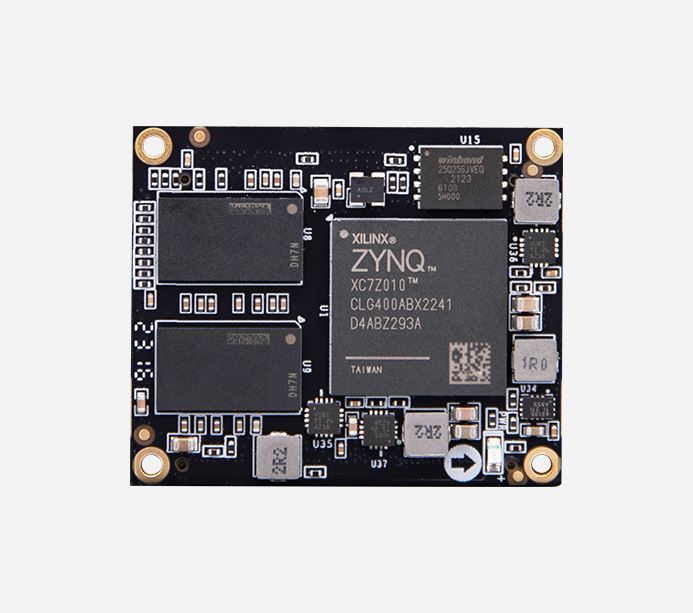

AC7Z010：Xilinx ZYNQ7000 SOM ARM FPGA 核心板
FPGA 型号：XC7Z010-1CLG400I
AC7Z010：Xilinx ZYNQ7000 SOM ARM FPGA 核心板 XC7Z010
XC7Z010
产品型号：AC7Z010
温度等级：-40℃~85℃
产地：上海
EAN码：6971390270660
价格：￥899.00
Xilinx Zynq 7000 SoC FPGA 核心板
ARM+ FPGA SoC 技术
双核ARM Cortex-A9，超小尺寸，工业级芯片
功能接口
对应开发板
·AX7Z010
*了解对应开发板，点击查看详情>>
产品参数
核心板主要参数
核心板 | AC7Z010 |
FPGA 型号 | XC7Z010-1CLG400I |
内核 | 双核 ARM Cortex-A9 |
内存 | DDR3 512MB，32bit总线，数据速率 1066Mbps |
芯片级别 | 工业级，工作温度 40°C~85°C |
逻辑单元数量 | 28k |
查找表 | 17600 |
触发器 | 35200 |
DSP slice | 80 |
Block RAM | 2.1Mb |
PS MIO | 48 个 |
PLIO | 96 个 |
功能和接口
DDR3 | 2 片 256MB DDR3 共 512MB，32bit 总线，数据速率 1066Mbps |
QSPI Flash | 1 片 32MB QSPI FLASH，可用作 FPGA 用户数据的存储 |
AD 转换器 | 2 个 AD 转换器，可测量片上电压、温度感应，采样率 1MBPS |
晶振 | 33.33M PS 端 |

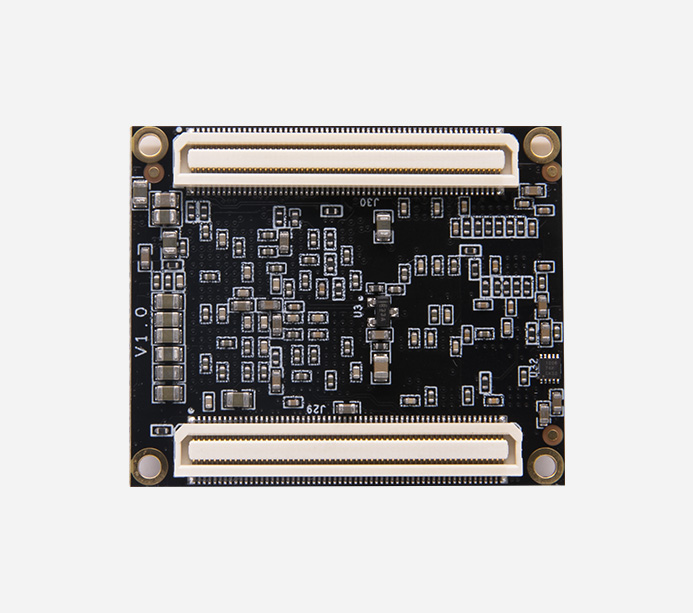

扩展口 | 2 路 120pin 松下工业级连接器 |
LED 灯 | 1 个 LED 电源指示灯 |
电源参数
输入电压： 5V 供电
包装清单
FPGA 核心板： 1 块
结构尺寸
尺寸大小 | 35mmx 42mmx 5.5mm | 连接器合高 | 3.0mm |
叠层数量 | 12 层 PCB 板设计 |
搭配内存 DDR3 超强组合
工业级芯片 ARM 双核 CortexA9
2x ARM Cortex-A9，666MHz；512MB RAM 内存
快速上手，缩短开发学习时间
提供资料方便二次开发
提供原理图、PCB 结构图、封装、参考设计等,方便二次开发
低功耗高性能
小身材 性能强大
适合高速数据通信、视频音频图像采集处理， 高速数据采集、机器视觉、运动控制等方面
