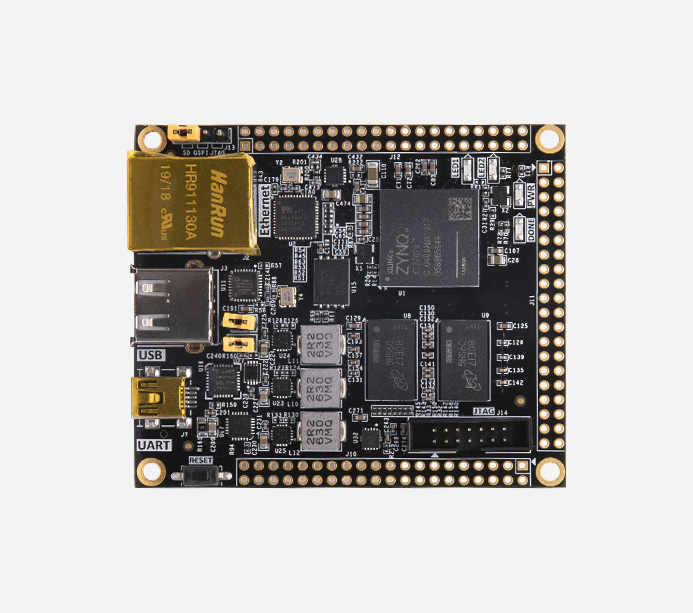

FPGA 型号

XA7Z020-1CLG400I / XC7Z020-2CLG400I

内核

双核 ARM Cortex-A9

内存

DDR3，1GB，数据速率1066Mbps

芯片级别

工业级，工作温度 -40°C~85°C

逻辑单元数量

85K

查找表

53，200

触发器

106，400

乘法器

220

Block RAM

4.9Mb

PS MIO

8 个

PL IO

94 个

QSPI Flash

1 片 32MB QSPI FLASH，可用作 FPGA 用户数据的存储

晶振

1 个 33.333Mhz 的有源晶振，给 PS 系统提供稳定的时钟源

1 个 50Mhz 的晶振为 PL 逻辑提供额外的时钟信号

以太网

1 路千兆以太网 RJ-45 接口，用于以太网数据交换

JTAG调试口

1 个 14Pin 的 JTAG 口，对 ZYNQ 系统调试和下载

LED灯

2 个用户发光二极管 LED，1 个 PS 控制，1 个 PL 控制

USB HOST

1 路 USB2.0 HOST 接口，连接鼠标、键盘和 U 盘等外设

USB OTG

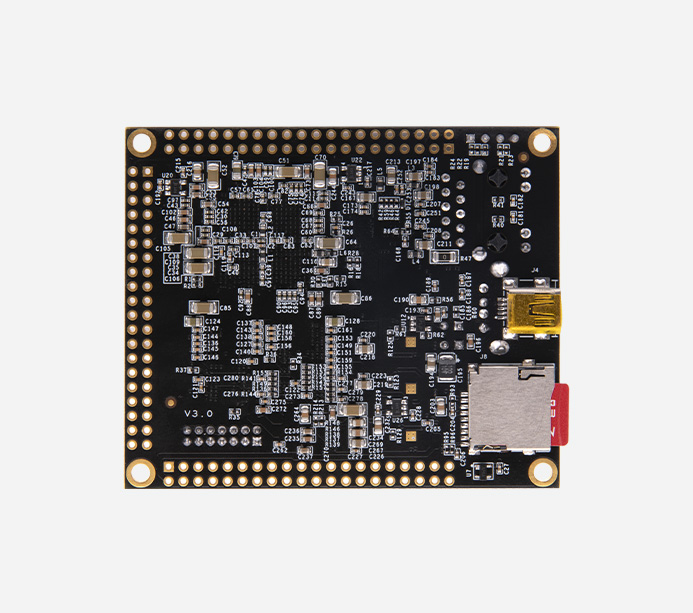

1 路 USB2.0 OTG 接口 ( 背面 ），和 PC 或 USB 设备 OTG 通信

USB转串口

用于供电和 PC 或外部设备的串口通信

按键

1 个复位按键，用于 CPU 复位

扩展口

3 路 40 针的扩展口，扩展 ZYNQ 的 PL 部分和 PS 部分的 IO 接 7 寸 TFT 模块、摄像头模块和 AD/DA 模块等扩展模块

TF卡座

1 路 Micro SD 卡座，存储操作系统镜像和文件系统

启动模式

JTAG 调试、QSPI FLASH 和 SD 卡三种启动模式

mini USB 线

1 根

排针

2 排

TF 卡

1 个

支柱

4 个

叠层数量

8 层 PCB 板设计
