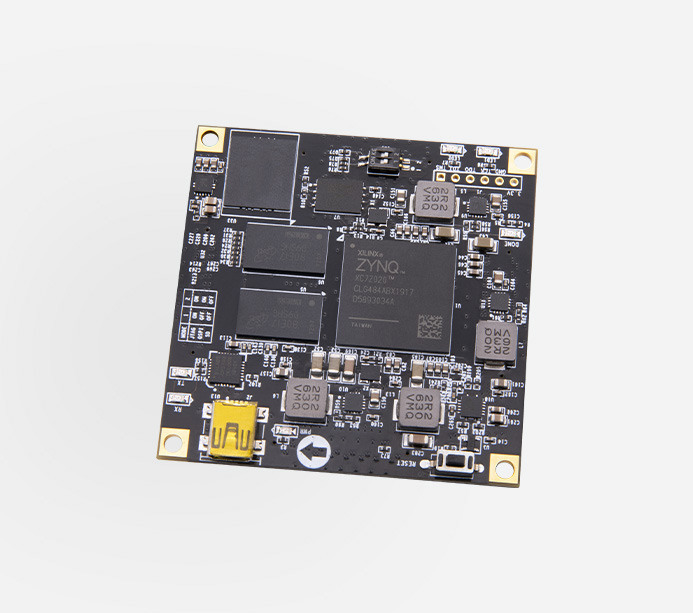

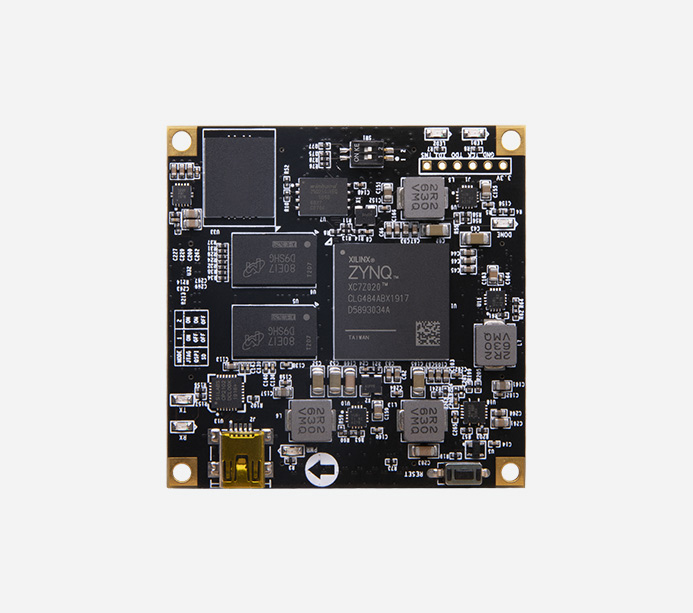

FPGA   型号

XC7Z020-2CLG484I

内核

双核 ARM Cortex-A9，主频 767MHz

内存

DDR3 1GB，数据速率1066Mbps

芯片级别

工业级，工作温度 -40°C~85°C

逻辑单元数量

85K

查找表

53，200

触发器

106，400

乘法器

220

Block   RAM

4.9Mb

EMMC   FLASH

8GB

QSPI   FLASH

256MBit

MIO   ( ARM 端 )

39 个

PL(   FPGA 端 )

198 个

LVDS   差分对

48 个

电压可调 IO

100 个

QSPI   Flash

1 片   32MB QSPI FLASH，可用作   FPGA 用户数据的存储

EMMC  Flash

8GB，在   ZYNQ 系统使用中，可以作为系统大容量的存储设备

JTAG   接口

预留 6 针   JTAG 接口，用来核心板单独 JTAG 下载和调试

AD   转换器

芯片内部集成 ADC，2 个   AD 转换器，可测量片上电压、 温度感应，采样率   1MBPS

晶振

1 个   33.33Mhz 有源晶振，为 PS 端系统提供稳定的时钟源 1 个   50Mhz 有源晶振，为 PL 端提供系统时钟源

USB   串口

1 路   USB 转串口，可以与电脑通信，并提供 5V 供电

按键

1 个复位按键

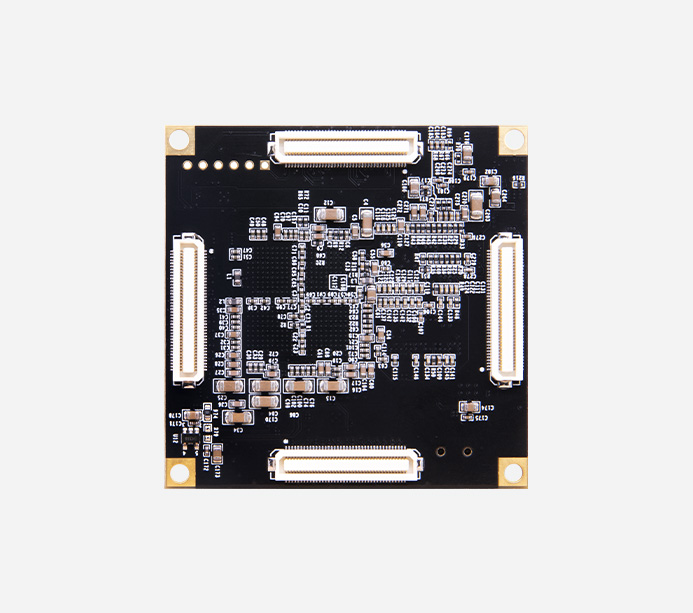

扩展口

4 路   80Pin 扩展口，其中 PS 端 39 个，PL   端 198 个

LED   灯

2 个   LED 电源指示灯，1 个   PS 控制，1 个   PL 控制

拨码开关

用来配置 ZYNQ 系统的启动模式：JTAG 调试模式，QSPI   FLASH 和 SD 卡启动模式

叠层数量

10 层 PCB 板设计
