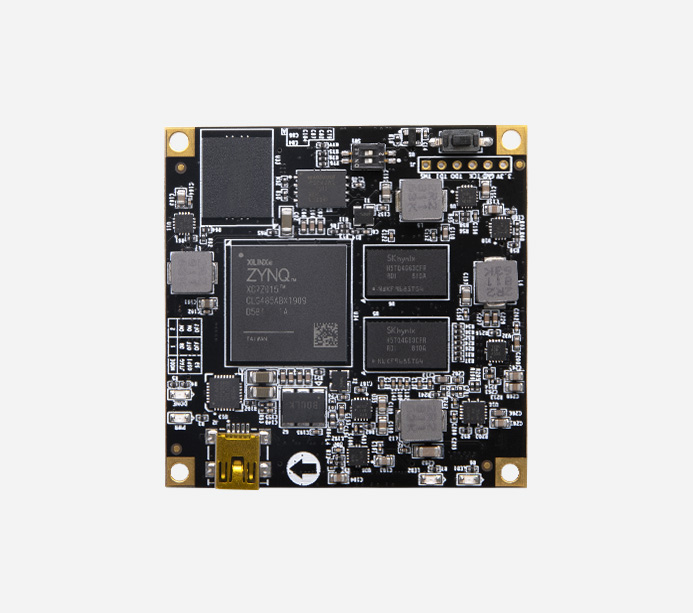

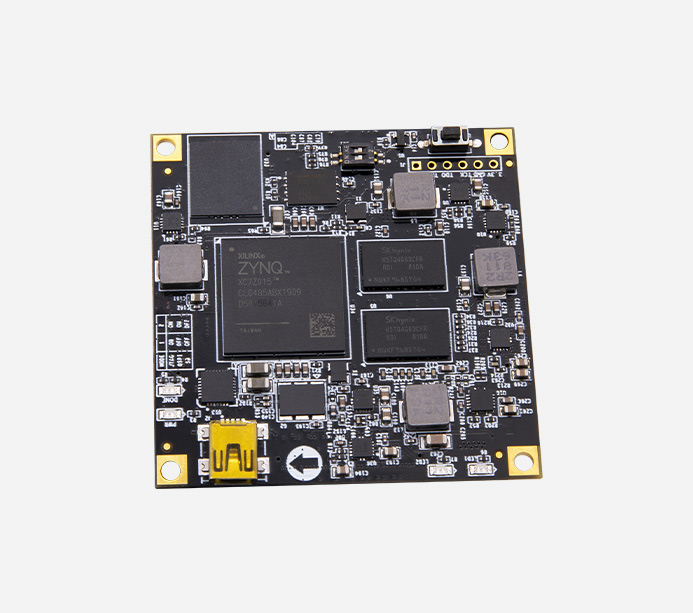

FPGA   型号

XC7Z015-2CLG485I

内核

双核 ARM Cortex-A9，主频 767MHz

内存

DDR3 1GB，数据速率   1066Mbps

芯片级别

工业级，工作温度 -40°C~85°C

逻辑单元数量

74K

查找表

46200

触发器

92400

乘法器

160 ( 18x 25MACCs )

Block   RAM

3.3Mb

EMMC   FLASH

8GB

QSPI   FLASH

256MBit

MIO   ( ARM 端 )

39 个

PL   ( FPGA 端 )

148 个

LVDS   差分对

24 个

电压可调 IO

50 个

QSPI   Flash

1 片   32MB QSPI FLASH，可用作   FPGA 用户数据的存储

8GB，在   ZYNQ 系统使用中，可以作为系统大容量的存储设备

JTAG   接口

预留 6Pin JTAG 接口，用来核心板单独 JTAG 下载和调试

AD   转换器

芯片内部集成 ADC，2 个   AD 转换器，可测量片上电压、 温度感应和高达   17 外部差分输入通道，采样率 1MBPS

晶振

1 个   33.33Mhz 有源晶振，为 PS 端系统提供稳定的时钟源

1 个   125Mhz 有源晶振作为 GTP 参考时钟

1 个   150Mhz 有源晶振作为 PL 系统时钟源

USB   串口

1 路   USB 转串口，可以与电脑通信，并提供 5V 供电

按键

1 个复位按键

扩展口

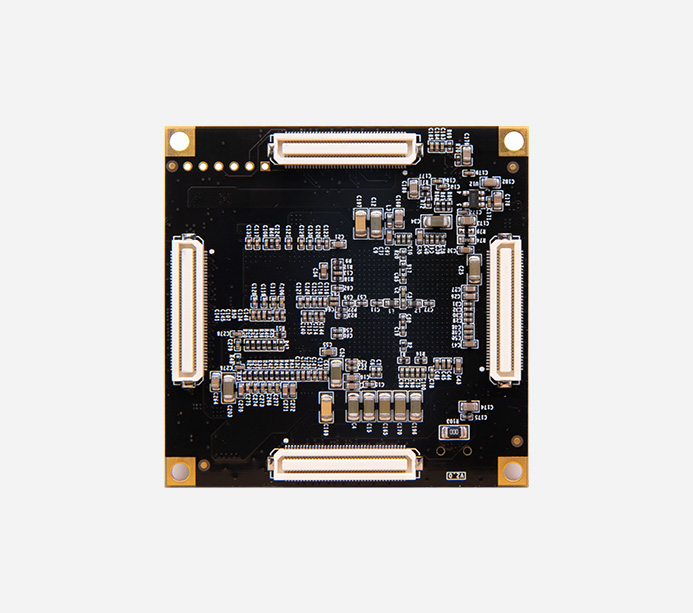

4 路   80Pin 扩展口

LED   灯

2 个   LED 电源指示灯，1 个   PS 控制，1 个   PL 控制

拨码开关

用来配置 ZYNQ 系统的启动模式：JTAG 调试模式，QSPI   FLASH 和 SD 卡启动模式

叠层数量

10 层 PCB 板设计
