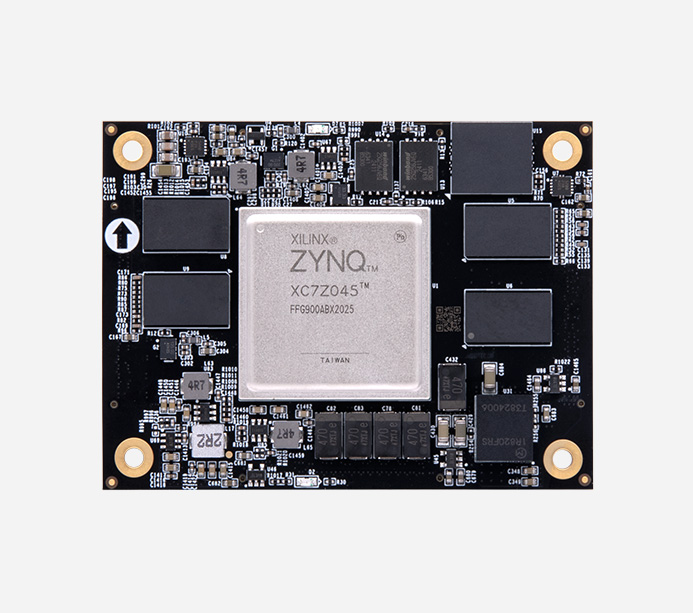

AC7Z045：Xilinx ZYNQ7000 ARM SOM FPGA 核心板 XC7Z045
FPGA 型号：XC7Z045-2FFG900I
AC7Z045：Xilinx ZYNQ7000 ARM SOM FPGA 核心板 XC7Z045
XC7Z045
产品型号：AC7Z045 V1.0
产地：上海
价格：￥4599.00
Xilinx Zynq 7000 SoC FPGA 核心板
ARM+FPGA SoC 技术
双核 ARM Cortex-A9，工业级
功能接口
对应开发板
·AX7Z045
*了解对应开发板，点击查看详情>>
产品参数
核心板主要参数
核心板 | AC7Z045 |
FPGA 型号 | XC7Z045-2FFG900I |
CPU | 双核 ARM Cortex-A9，主频 800MHz |
PL 端内存 | 1GB DDR3，数据速率 1600Mbps |
PS 端内存 | 1GB DDR3，数据速率 1066Mbps |
速度等级 | -2 |
芯片级别 | 工业级 |
工作温度 | -40°C~85°C |
逻辑单元数量 | 350K |
查找表 | 218, 600 |
触发器 | 437 |
200 | |
乘法器 | 900 |
收发器 | 16 路，支持 PCIE Gen2 x8 |
Block RAM | 19.2Mb |
MIO | 37 个 |
PL IO 口 | 188 |
可调电压 IO | 140 |
LVDS 差分对 | 48 对 |
功能和接口
EMMC FLASH | 8GB eMMC FLASH 芯片，用于启动存储配置和系统文件 |
QSPI Flash | 2 片 32MB QSPI FLASH 共 64MB，用于 FPGA 用户数据的存储 |
AD 转换器 | 芯片内部集成 ADC；2 个 AD 转换器，可测量片上电压、温度感应；17 个外部差分输入通道，采样率 1MBPS |
晶振 | 1 个晶振 33.333MHz 为 PS 端提供钟输入 1个差分晶振 200MHz 作 PL 系统时钟源，DDR3 控制器的参考时钟 1 个差分晶振 125Mhz 为 GTX 收发器提供参考时钟 |
扩展口 | 4 个 120pin 松下工业级连接器 |
电源参数
输入电压: 5V 供电
包装清单
FPGA 核心板: 1 块

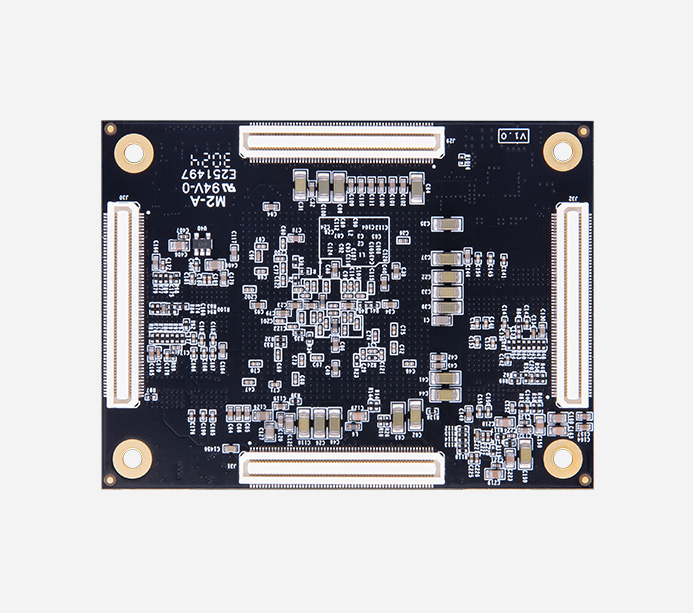

结构尺寸
尺寸大小 | 80mmx 60mmx 10.8mm | 连接器合高 | 3.0mm |
叠层数量 | 12 层 PCB 板设计 |
搭配内存 DDR3 超强组合
工业级芯片 ARM 双核 CortexA9
2x ARM Cortex-A9，800MHz；PS 端 1GB DDR3，数据速率 1066Mbps；PL 端 1GB DDR3，数据速率 1600Mbps
快速上手，缩短开发学习时间
提供资料方便二次开发
提供原理图、PCB 结构图、封装、参考设计等，方便二次开发
