M2CG:Xilinx Zynq UltraScale+ MPSoC FPGA核心板 邮票孔 XCZU2CG
FPGA 型号：XCZU2CG-1SFVC784E
M2CG:Xilinx Zynq UltraScale+ MPSoC FPGA核心板 邮票孔 XCZU2CG
XCZU2CG
产品型号：M2CG
温度等级：0℃~70℃
产地：上海
价格：￥1699.00

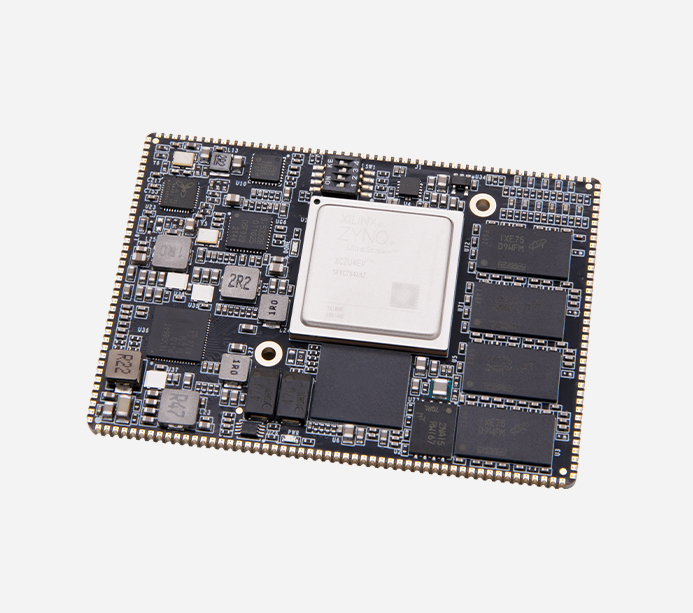

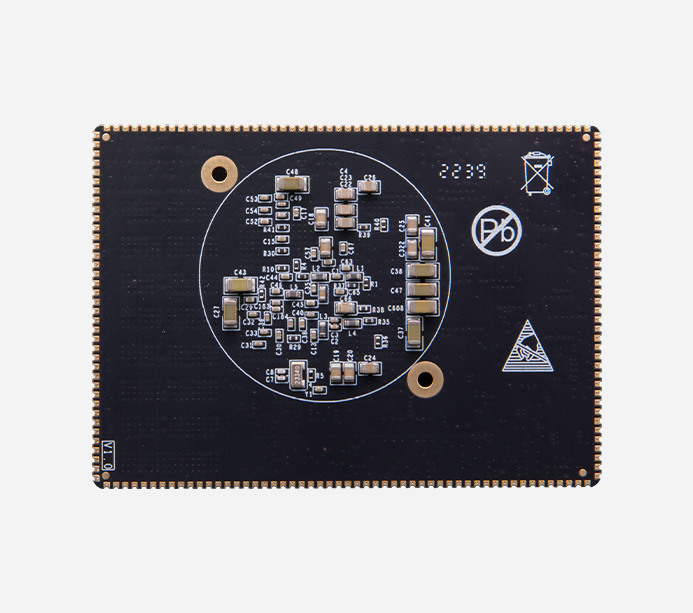

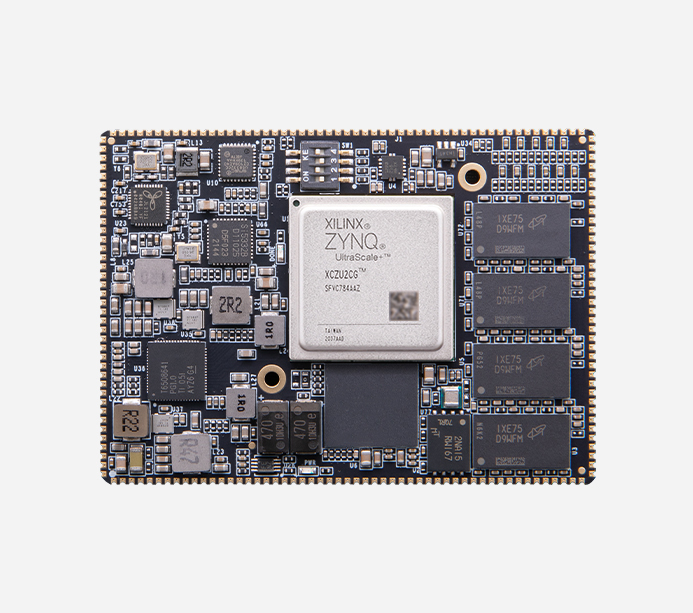

Xilinx Zynq UltraScale+ MPSoC FPGA 核心板（邮票孔）
双核 ARM Cortex-A53 与双核 Cortex-R5 实时处理器
·4G DDR4
PS 端 4GB DDR4
·FLASH 存储
8GB eMMC FLASH，32MB QSPI FLASH
功能接口
产品参数
核心板主要参数
核心板 | M2CG |
FPGA 型号 | XCZU2CG-1SFVC784E |
速度等级 | -1 |
工作温度 | 商业级，0°C~70°C |
CPU 内核 | 2x Cortex™-A53；2x Cortex™-R5 |
CPU 频率 | 1.2GHz；500MHz |
高速连接接口 | PCIe Gen2 x1，1x USB3.0，Sata 3.1，DisplayPort，1x Tri-mode Gigabit Ethernet |
普通连接接口 | 1x SD2.0，1x JTAG |
PS DDR4 | 4GB，64bit |
QSPI | eMMC Flash | 32MB | 8GB |
Logic Cells | 103K |
Flip-Flops | 94K |
LUTs | 47K |
Max. Distributed RAM | 1.2Mb |
Total Block RAM | 5.3Mb |
Clock Management Tiles (CMTs) | 3 |
DSP Slices | 240 |
PS MI/Os | 15 |
PL I/Os | 102 |
PL HP I/Os | 96 个 |
PL HD I/Os | 6 |
连接方式 | 邮票孔 |
功能和接口
内存 | 4GB DDR4，64bit |
QSPI Flash | 1 片 32MB QSPI FLASH，可用作 FPGA 用户数据的存储 |
EMMC Flash | 8GB，在 ZYNQ 系统使用中，可以作为系统大容量的存储设备 |
晶振 | 1 个无源晶振提供给 PS 系统 |
电源参数
输入电压 | 12V 供电 |
包装清单
FPGA 核心板 | 1 块 |
结构尺寸
尺寸大小 | 70mmx 50mm | 叠层数量 | 16 层，高质量 PCB 材质 |
内存 64bit DDR4 超强组合
双 ARM 应用处理器
2x ARM Cortex-A53，1.2GHz；双核 Cortex™-R5，500MHz；PS 端 4GB DDR4
快速上手，缩短开发学习时间
提供资料方便二次开发
提供原理图、PCB 结构图 (PDF)、封装、参考设计等方便二次开发
