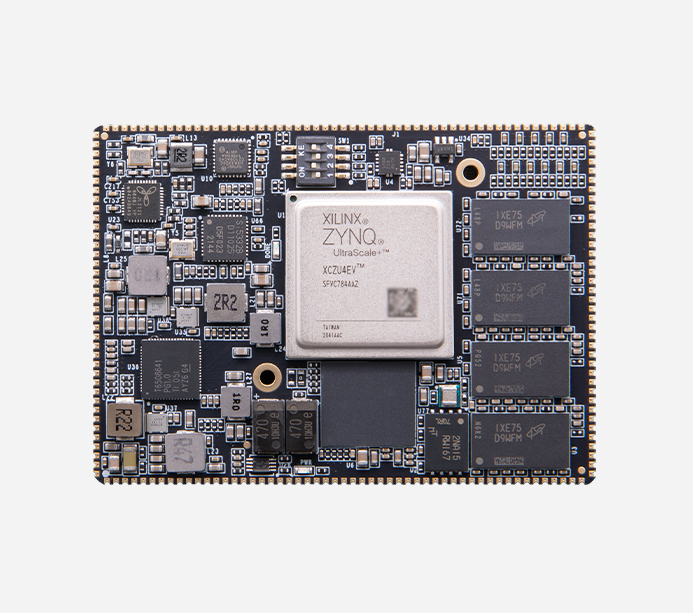

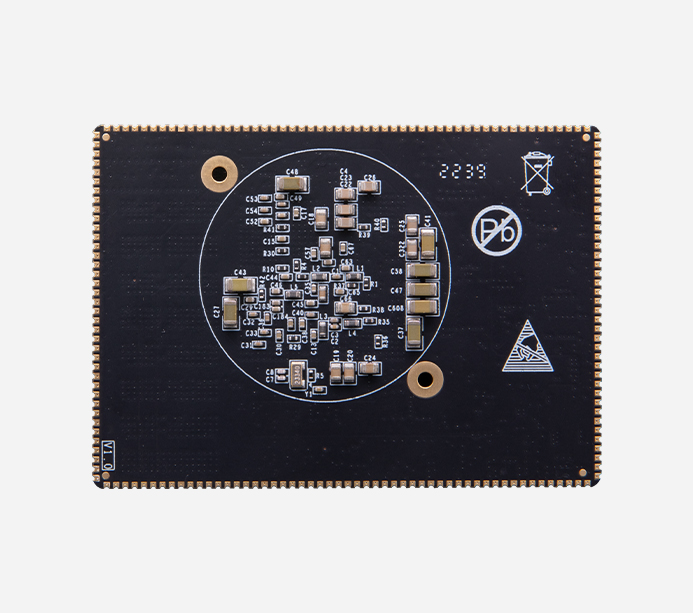

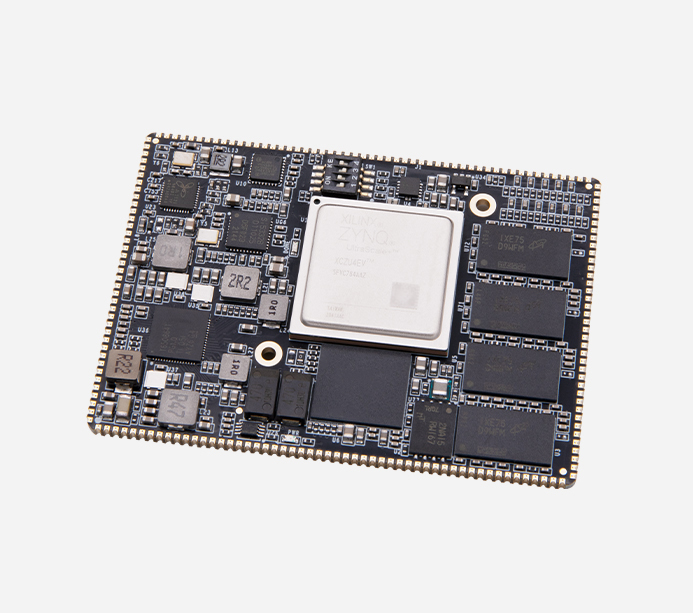

M4EV:Xilinx Zynq UltraScale+ MPSoC FPGA核心板邮票孔 XCZU4EV

FPGA 型号：XCZU4EV-1SFVC784I

M4EV:Xilinx Zynq UltraScale+ MPSoC FPGA核心板 邮票孔 XCZU4EV

XCZU4EV

Xilinx Zynq UltraScale + MPSoC FPGA 核心板（邮票孔）

四核 ARM Cortex-A53 与双核 ARM Cortex-R5 实时处理器

Mali-400 MP2 GPU 及 16nm FinFET+ 可编程逻辑相结合集成型 H.264 / H.265 视频编解码器，编解码达 4K x 2K (60fps) 视频

· ·4GB DDR4

PS 端 4GB DDR4

· ·FLASH 存储

8GB EMMC FLASH，32MB QSPI FLASH


功能接口


产品参数

核心板主要参数

核心板	M4EV
FPGA 型号	XCZU4EV-1SFVC784I
速度等级	-1
工作温度	工业级，-40°C~85°C
CPU 内核	4x Cortex™-A53；2x Cortex™-R5
CPU 频率	1.2GHz；500MHz
GPU 图形处理单	Mali™-400 MP2
高速连接接口	PCIe Gen2 x1，1x USB3.0，Sata 3.1，DisplayPort， 1x Tri-mode Gigabit Ethernet
普通连接接口	1x SD2.0，1x JTAG
PS DDR4	4GB，64bit
QSPI \| EMMC Flash	32MB \| 8GB
Logic Cells	192K
Flip-Flops	176K
LUTs	88K
Max. Distributed RAM	2.6Mb
Total Block RAM \| UltraRAM	4.5Mb \| 13.5Mb
Clock Management Tiles (CMTs)	4
DSP Slices	728
Video Codec Unit	H.264 / H.265
PS MI/Os	15
PL I/Os	102
PL HP I/Os	96
PL HD I/Os	6
连接方式	邮票孔

功能和接口

内存	4GB DDR4，64bit
QSPI Flash	1 片 256Mbit QSPI FLASH，可用作 FPGA 用户数据的存储
EMMC Flash	8GB，在 ZYNQ 系统使用中，可以作为系统大容量的存储设备
晶振	1 个无源晶振提供给 PS 系统

电源参数

输入电压

12V 供电

包装清单

FPGA 核心板

1 块

结构尺寸

尺寸大小

70mm x 50mm

叠层数量

16 层，高质量 PCB 材质


搭配 Mali™-400 MP2 GPU 、内存 64bit DDR4 超强组合

工业级芯片 双 ARM 应用处理器

4x ARM Cortex-A53，1.2GHz；2x ARM Cortex™-R5， 500MHz；PS 端 4GB DDR4


高清视频理念设计

H.264 / H.265 视频编解码器

能够同时编解码达 4K x 2K (60fps) 视频

快速上手，缩短开发学习时间

提供资料方便二次开发

提供原理图、PCB 结构图 (PDF)、封装、参考设计等方便二次开发
