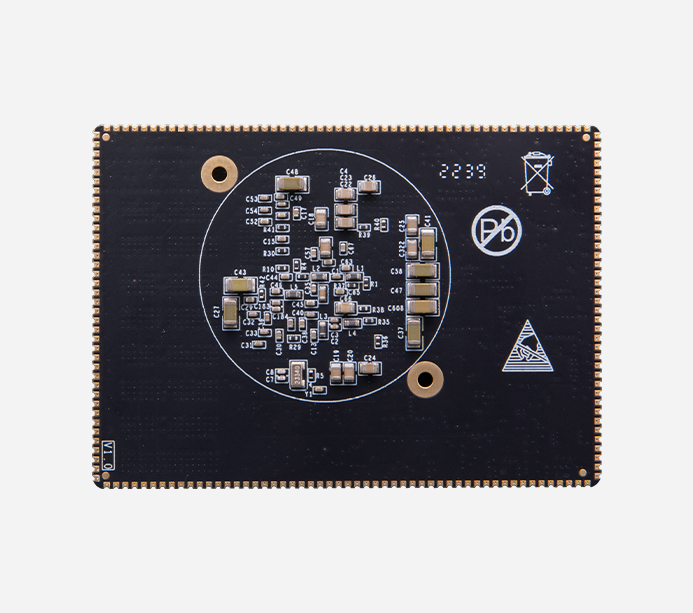

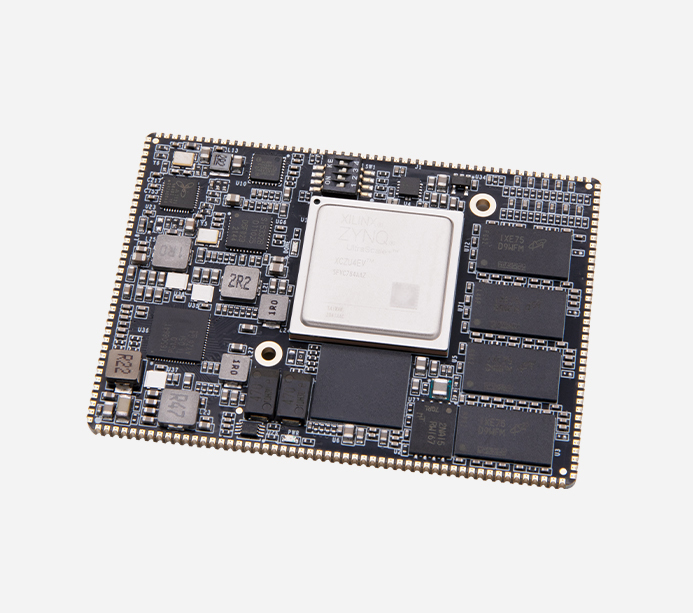

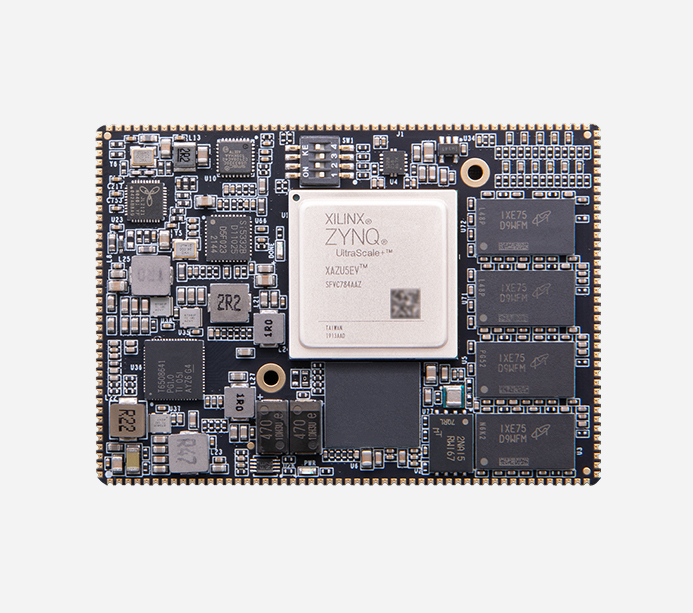

M5EV：Xilinx Zynq UltraScale+ MPSoC FPGA核心板 邮票孔 XCZU5EV
FPGA 型号：XCZU5EV-2SFVC784I
M5EV：Xilinx Zynq UltraScale+ MPSoC FPGA核心板 邮票孔 XCZU5EV
XCZU5EV
产品型号：M5EV
温度等级：-40℃~85℃
产地：上海
价格：￥5699.00
Xilinx Zynq UltraScale+ MPSoC FPGA 核心板（邮票孔）
四核 ARM Cortex-A53 与双核 Cortex-R5 实时处理器
Mali-400 MP2 GPU及 16nm FinFET+ 可编程逻辑相结合，集成型 H.264/H.265 视频编解码器，编解码达 4Kx 2K (60fps) 视频
· ·4GB DDR4
PS 端 4GB DDR4
· ·FLASH 存储
8GB eMMC FLASH，32MB QSPI FLASH
功能接口
产品参数
核心板主要参数
核心板 | M5EV |
FPGA 型号 | XCZU5EV-2SFVC784I |
速度等级 | -2 |
工作温度 | 工业级，-40°C~85°C |
CPU 内核 | 4x Cortex™-A53；2x Cortex™-R5 |
CPU 频率 | 1.333GHz；533MHz |
GPU 图形处理单 | Mali™-400 MP2 |
高速连接接口 | PCIe Gen2 x1，1x USB3.0，Sata 3.1，DisplayPort，1x Tri-mode Gigabit Ethernet |
普通连接接口 | 1x SD2.0，1x JTAG |
PS DDR4 | 4GB，64bit |
QSPI | eMMC Flash | 32MB | 8GB |
Logic Cells | 256K |
Flip-Flops | 234K |
LUTs | 117K |
Max. Distributed RAM | 3.5Mb |
Total Block RAM | UltraRAM | 5.1Mb | 18.0Mb |
Clock Management Tiles (CMTs) | 4 |
DSP Slices | 1248 |
Video Codec Unit | H.264/H.265 |
PS MI/Os | 15 |
PL I/Os | 102 |
PL HP I/Os | 96 |
PL HD I/Os | 6 |
连接方式 | 邮票孔 |
功能和接口
内存 | 4GB DDR4，64bit |
QSPI Flash | 1 片 32MB QSPI FLASH，可用作 FPGA 用户数据的存储 |
eMMC Flash | 8GB，在 ZYNQ 系统使用中，可以作为系统大容量的存储设备 |
晶振 | 1 个无源晶振提供给 PS 系统 |
电源参数
输入电压 | 12V 供电 |
包装清单
FPGA 核心板 | 1 块 |
结构尺寸
尺寸大小 | 70mmx 50mm |
叠层数量 | 16 层，高质量 PCB 材质 |
搭配 Mali™-400 MP2 GPU、内存 64bit DDR4 超强组合
工业级芯片双 ARM 应用处理器
4x ARM Cortex-A53，1.3GHz；双核 Cortex™-R5，533MHz；PS 端 4GB DDR4
高清视频理念设计
H.264/H.265 视频编解码器
能够同时编解码达 4Kx 2K (60fps) 视频
快速上手，缩短开发学习时间
提供资料方便二次开发
提供原理图、PCB 结构图 (PDF)、封装、参考设计等方便二次开发
