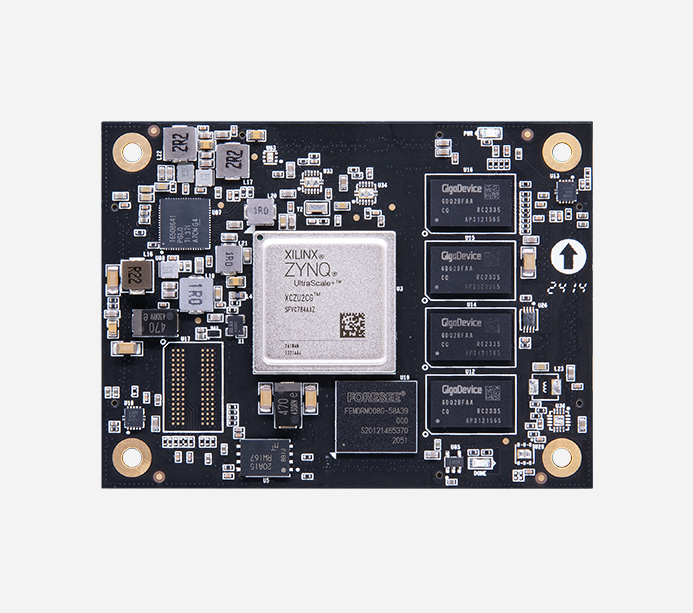

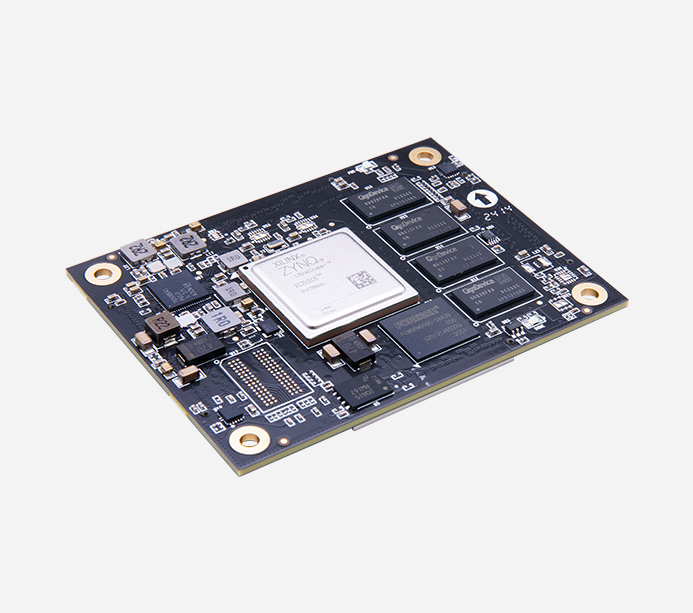

ACU2CG:Xilinx Zynq UltraScale+ MPSoC AI智能识别 FPGA核心板 XCZU2CG
FPGA 型号 XCZU2CG-1SFVC784E
ACU2CG:Xilinx Zynq UltraScale+ MPSoC AI智能识别 FPGA核心板 XCZU2CG
XCZU2CG
产品型号：ACU2CG
温度等级：0℃~70℃
产地：上海
EAN码：6971390279090
价格：￥1699.00
Xilinx Zynq UltraScale+ MPSoC FPGA 高端核心板
双核 ARM Cortex-A53 与双核 Cortex-R5 实时处理器
智能识别检测、图像视频处理、安防监控、机器视觉、火灾监测、交通安全、智慧工地、智慧酒店、智慧农业、物联网
·ARM 处理器
双核 ARM CORTEX-A53 + 双核 ARM CORTEX-R5
·2GB DDR4
PS 端 2GB DDR4
·FLASH 存储
8GB eMMC FLASH/32MB QSPI FLASH
功能接口
对应开发板
·AXU2CG-E
*了解对应开发板，点击查看详情>>
产品参数
核心板主要参数
核心板 | ACU2CG |
FPGA 型号 | XCZU2CG-1SFVC784E |
芯片 CPU | 2x ARM Cortex™-A53，1.2GHz；双核 Cortex™-R5，500MHz |
芯片 GPU | - |
核心板内存 | PS 端 DDR4 2GB，64bit，2400Mbps |
QSPI FLASH | 32MB |
EMMC FLASH | 8GB |
速度等级 | -1 |
芯片级别 | 商业级 |
工作温度 | 0°c~70°c |
逻辑单元 | 103K |
触发器 | 94K |
查找表 | 47K |
DSP slice | 240 |
Block RAM | 5.3Mb |
HP I/O | 96 个 |
HD I/O | 84 个 |
功能和接口
QSPI Flash | 1 片 32MB QSPI FLASH，可用作 FPGA 用户数据的存储 |
EMMC Flash | 8GB，在 ZYNQ 系统使用中，可以作为系统大容量的存储设备 |

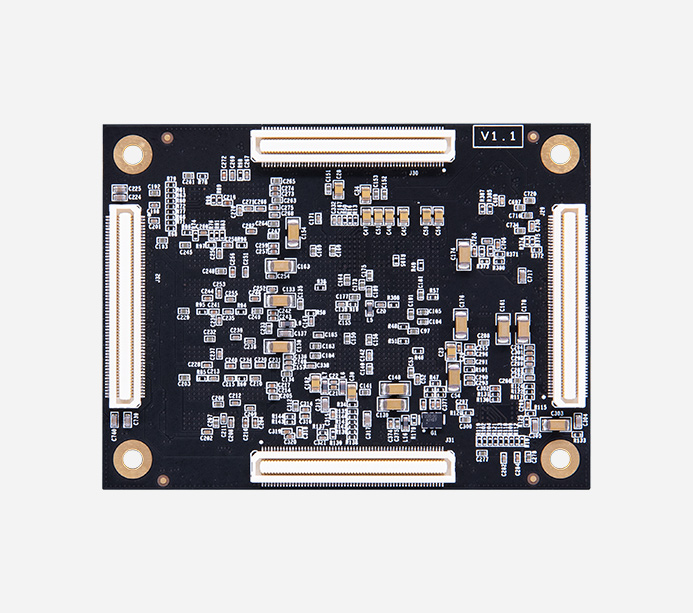

扩展口 | 4 路 120Pin 0.5mm 间距扩展口，接松下高速工业级板对板连接器 |
晶振 | 1 个单端 33.333MHz 晶振，提供给 PS 系统 1 差分 200MHz 晶振，提供给 PL 逻辑、DDR4 参考时钟 |
电源参数
输入电压 | 12V 供电 |
包装清单
FPGA 核心板 | 1 块 |
结构尺寸
尺寸大小 | 80x 60x 7.1mm | 合高 | 3.0mm |
叠层数量 | 16 层，沉金工艺，高质量 PCB 材质 |
支持 XILINX VITIS-AI DPU
AI 识别检测、深度计算学习
智能识别检测、图像视频处理、安防监控、机器视觉、火灾监测、交通安全、智慧工地、智慧酒店、智慧农业、物联网
车辆识别
红外车辆识别
行人识别
室内人物识别
火灾检测
安全帽检测
混凝土缺陷检测
PCB缺陷检测
内存 64bit DDR4 超强组合
EG 核心板 双 ARM 应用处理器
2x ARM Cortex-A53，1.2GHz；双核 Cortex™-R5，500MHz，PS 端 2GB DDR4，64bit，数据速率 2400Mbps
快速上手，缩短开发学习时间
提供资料方便二次开发
提供原理图、PCB 结构图 (PDF)、封装、参考设计等，方便二次开发
