S1D13506F00A200：爱普生(EPSON)彩色LCD/CRT/TV控制器

S1D13506概述

S1D13506 是一款彩色 LCD/CRT/TV 图形控制器，可连接各种 CPU 和显示设备。

S1D13506 架构旨在满足嵌入式市场的低成本、低功耗要求，例如移动通信、手持式 PC 和办公自动化。

S1D13506 支持多个 CPU、所有 LCD 面板类型、CRT、TV，并且还提供了许多差异化功能。 需要数码相机输入的产品可以利用直接支持的 WINNOV VideumCam™ 数字接口。 EPSON Independent Simultaneous Display 允许用户在两个不同的显示器上配置两个不同的图像，而 SwivelView™、硬件光标、墨水层和 BitBLT 引擎提供了显着的性能优势。 这些特性与 S1D13506 的操作系统独立性相结合，使其成为适用于各种应用的理想显示解决方案。

S1D13506特征

• 16 位EDO-DRAM 或FPM-DRAM 接口。

• 内存大小选项：

    512K 字节，使用一台 256K×16 设备。

    2M 字节，使用一个 1M×16 设备。

• 多CPU接口支持。

• 分辨率高达：

    640x480，颜色深度为 16 bpp。

    800x600，颜色深度为 16 bpp。

• 显示支持：

    4/8/16 位无源面板。

    9/12 TFT/D-TFD 面板。

    18 位 TFT/D-TFD，深度为 64K 色。

    阴极射线管。

    NTSC 和 PAL 电视输出。

• SwivelView™：显示图像的 90°、180°、270° 硬件旋转。

• EPSON 独立同时显示：在不同的显示器上显示不同的图像。

• 虚拟显示支持：通过使用平移显示大于面板尺寸的图像。

• 硬件光标或全屏墨水层。

• 2D BitBLT 引擎。

• WINNOV Videoum® Cam 数码相机接口。

• 软件启动的省电模式。

• 独立于操作系统。

内存接口

• 16 位EDO-DRAM 或FPM-DRAM 接口。

• 可作为单个线性地址空间寻址。

CPU接口

• 支持以下接口：

   爱普生 E0C33

   日立 SH-4/SH-3

   ISA总线

   摩托罗拉 M68xxx

   摩托罗拉 MPC821

   NEC MIPS VR41xx

   PC 卡 (PCMCIA)

   飞利浦 MIPS PR31500/PR31700

   StrongARM（PC卡）

   东芝 MIPS TX39xx

   具有可编程就绪的 MPU

• CPU 写缓冲区。

显示支持

• LCD 面板：4/8/16 位无源 LCD 接口。

             9/12 位 TFT/D-TFD。

             18 位 TFT/D-TFD，深度为 64K 色。

• CRT：用于直接模拟 CRT 的嵌入式 RAMDAC。

• TV：复合/S-Video 电视输出。

       NTSC/PAL 支持。

       闪烁过滤器。

       亮度滤镜。

       色度滤镜。

• 16 bpp 时的最大分辨率为 800x600。

掉电模式

• 软件启动的省电模式。

• LCD 电源排序。

数码摄像机接口

• 内置WINNOV Videoum® Cam 数码相机接口。

显示模式

• LCD、CRT 和 TV 支持每像素 4/8/16 位 (bpp)。

• 使用 FRM 和 Dithering 在单色 LCD 面板上多达 64 种灰度。

• 在无源 LCD、有源矩阵 TFT/D-TFD、CRT 和 16 bpp 模式下的电视上高达 64K 色彩。

• SwivelView™：显示图像的 90°、180°、270° 硬件旋转。

• EPSON 独立同时显示(EISD)：在不同的显示器上显示不同的图像。

• 虚拟显示支持：通过使用平移和滚动显示大于面板尺寸的图像。

• 硬件光标或全屏墨水层。

加速

• 2D 引擎，包括以下 BitBLT：

     写 BLT           移动 BLT

    实体填充           图案填充

    透明写入BLT       透明移动 BLT

    阅读BLT           颜色扩展

    使用颜色扩展移动 BLT

工作电压

• 2.7V至 5.5V。

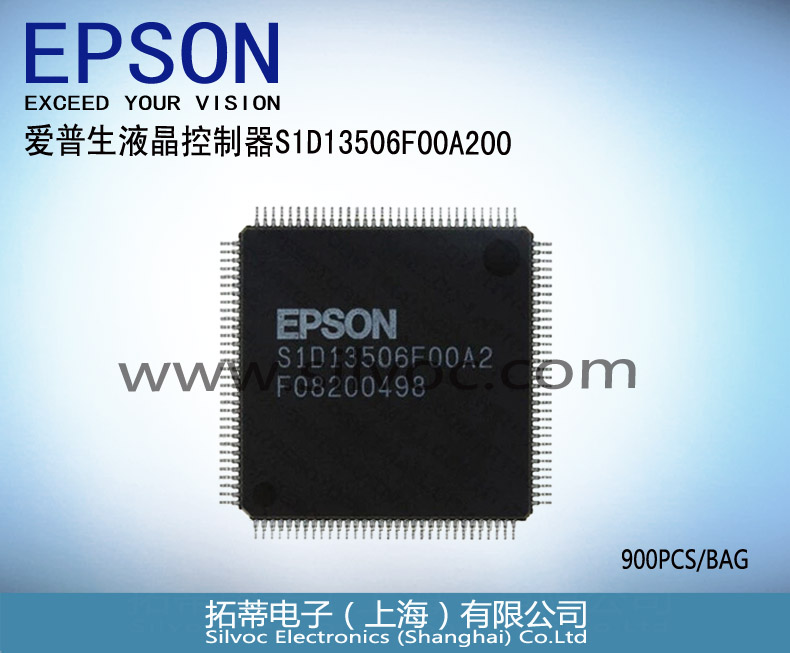

S1D13506封装

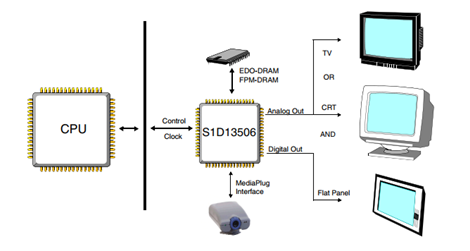

S1D13506系统框图

如需以下产品详细开发资料，请联系代理商—拓蒂电子。

• S1D13506 Technical Manual

• S5U13506 Evaluation Boards

• CPU Independent Software Utilities

• QNX® Photon Display Driver
• VXWorks® UGL and WindML Display Drivers
• Windows® CE Display Driver
