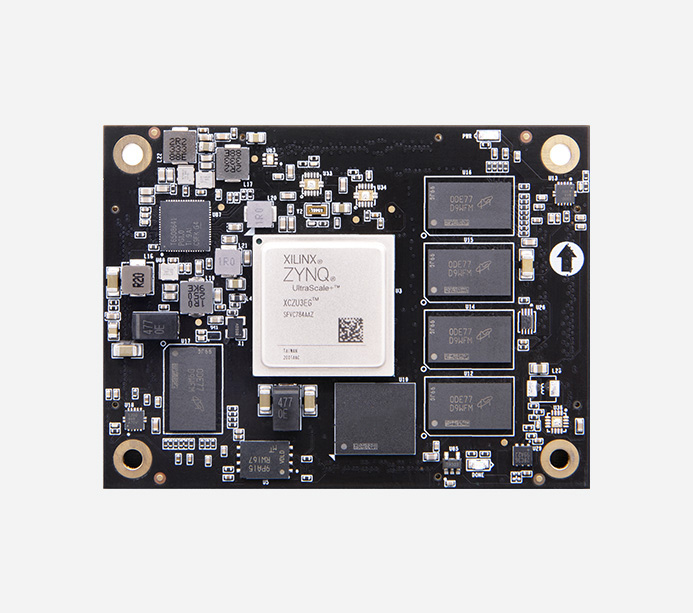

ACU3EG V2.0：Xilinx Zynq UltraScale+ MPSoC AI FPGA核心板 XCZU3EG
FPGA 型号：XCZU3EG-1SFVC784I
ACU3EG V2.0：Xilinx Zynq UltraScale+ MPSoC AI FPGA核心板 XCZU3EG ACU3EG
XCZU3EG
产品型号：ACU3EG V2.0
温度等级：-40℃~85℃
产地：上海
EAN码：6971390275931
价格：￥2599.00
Xilinx Zynq UltraScale+ MPSoC FPGA 高端核心板
四核 ARM Cortex-A53 与双核 Cortex-R5 实时处理器
配备 Mali-400 MP2 GPU 16nm FinFET+ 可编程逻辑相结合，满足信息通信、高速数据交换存储、工业控制、AI 智能、云计算、4K 视频传输处理以及航空航天应用
·ARM 处理器
四核 ARM CORTEX-A53+ 双核 ARM CORTEX-R5
·GPU 图形处理器
Mali™-400 MP2 GPU
·5GB DDR4
PS 4GB DDR4+ PL 1GB DDR4
·FLASH 存储
32GB eMMC FLASH，32MB QSPI FLASH

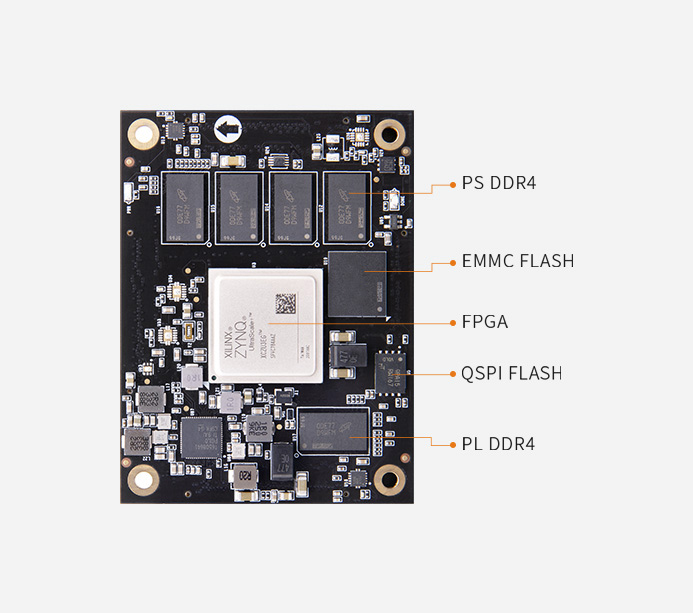

功能接口
对应开发板
·AXU3EG
*了解对应开发板，点击查看详情>>
产品参数
核心板主要参数
核心板 | ACU3EG |
FPGA 型号 | XCZU3EG-1SFVC784I |
芯片 CPU | 4x ARM Cortex™-A53，1.2GHz；双核 Cortex™-R5，500MHz |
芯片 GPU | Mali™-400 MP2 |
核心板内存 | PS 端 DDR4 4GB，64bit，2400Mbps PL 端 DDR4 1GB，16bit，2400Mbps |
QSPI FLASH | 32MB |
eMMC FLASH | 32GB |
速度等级 | -1 |
芯片级别 | 工业级 |
工作温度 | -40°C~85°C |
逻辑单元 | 154K |
触发器 | 141K |
查找表 | 71K |
DSP slice | 360 |
Block RAM | 7.6Mb |
HP I/O | 96 个 |
HD I/O | 84 个 |
功能和接口
QSPI Flash | 1 片 32MB QSPI FLASH，可用作 FPGA 用户数据的存储 |
EMMC Flash | 32GB，在 ZYNQ 系统使用中，可以作为系统大容量的存储设备 |

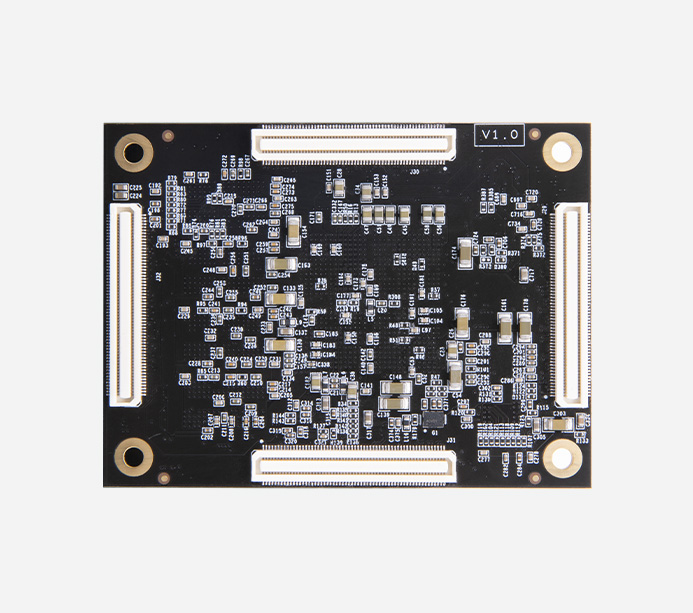

扩展口 | 4 路 120Pin 0.5mm 间距扩展口，接松下高速工业级板对板连接器 |
晶振 | 1 个单端 33.333MHz 晶振，提供给 PS 系统 1 差分 200MHz 晶振，提供给 PL 逻辑、DDR4 参考时钟 |
电源参数
输入电压 | 12V 供电 |
包装清单
FPGA 核心板 | 1 块 |
结构尺寸
尺寸大小 | 80x 60x 7.1mm | 合高 | 3.0mm |
叠层数量 | 16 层，沉金工艺，高质量 PCB 材质 |
支持 XILINX VITIS-AI DPU
AI 识别检测、深度计算学习
智能识别检测、图像视频处理、安防监控、机器视觉、火灾监测、交通安全、智慧工地、智慧酒店、智慧农业、物联网
车辆识别
红外车辆识别
行人识别
室内人物识别
火灾检测
安全帽检测
混凝土缺陷检测
PCB缺陷检测
搭配 Mali™-400 MP2 GPU、内存 64bit DDR4 超强组合
工业级 FPGA 芯片 双 ARM 应用处理器
4x ARM Cortex-A53，1.2GHz；双核 Cortex™-R5，500MHz；PS 端 4GB DDR4，64bit，数据速率 2400Mbps；PL 端 1GB DDR4，16bit，数据速率 2133Mbps
快速上手，缩短开发学习时间
提供资料方便二次开发
提供原理图、PCB 结构图 (PDF)、封装、参考设计等，方便二次开发
