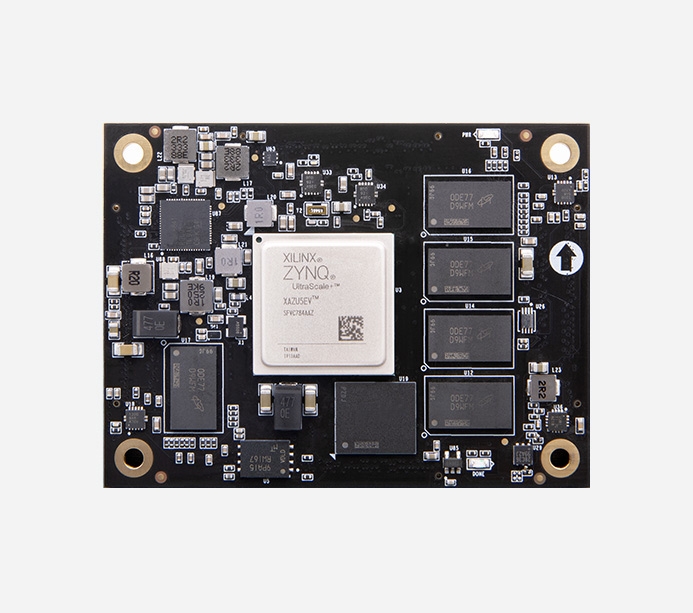

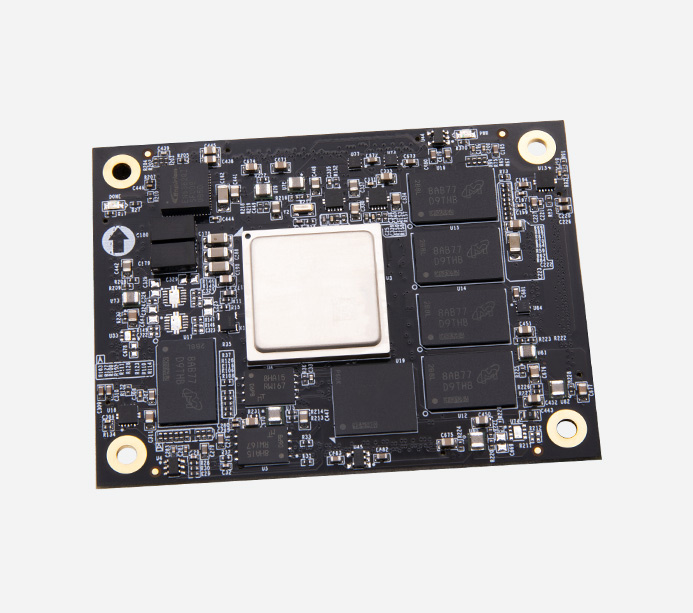

ACU5EV V2.0：Xilinx Zynq UltraScale+ MPSoC SOM AI FPGA 核心板 XCZU5EV

FPGA 型号：XCZU5EV-2SFVC784I

规格参数

ACU5EV V2.0:Xilinx Zynq UltraScale+ MPSoC SOM AI FPGA 核心板 XCZU5EV

XCZU5EV

产品型号：ACU5EV V2.0
温度等级：-40℃~85℃
产地：上海
EAN码：6971390278819
价格：￥4999.00

Xilinx Zynq UltraScale+ MPSoC FPGA 高端核心板

四核 ARM Cortex-A53 与双核 Cortex-R5 实时处理器

Mali-400 MP2 GPU 及 16nm FinFET+ 可编程逻辑相结合集成型 H.264/H.265 视频编解码器，编解码达 4Kx 2K (60fps) 视频是多媒体、汽车 ADAS、监控、AI 智能、云计算、高速数据交换存储、及其它嵌入式视觉应用的理想选择

·ARM 处理器

四核 ARM CORTEX-A53 + 双核 ARM CORTEX-R5

·GPU 图形处理器

Mali™-400 MP2 GPU

·5GB DDR4

PS 4GB DDR4+ PL 1GB DDR4

·FLASH 存储

32GB eMMC FLASH/32MB QSPI FLASH

功能接口

对应开发板

·AXU5EV-E

*了解对应开发板，点击查看详情>>

·AXU5EV-P

*了解对应开发板，点击查看详情>>

产品参数

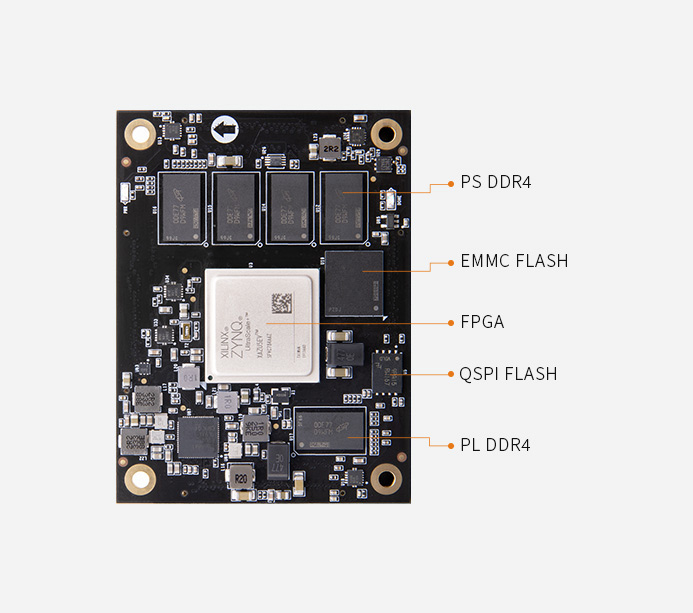

核心板主要参数

核心板	ACU5EV
FPGA 型号	XCZU5EV-2SFVC784I
CPU	4x ARM Cortex™-A53，1.333GHz；双核 Cortex™-R5，533MHz
GPU	Mali™-400 MP2
核心板内存	PS 端 DDR4 4GB，64bit，2400Mbps PL 端 DDR4 1GB，16bit，2133Mbps
PS 端高速连接	PCIe Gen2 x4，2x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ethernet
PS 端一般连接	2x SB 2.0，2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C，2x SPI，4x 32b GPIO
PL 端 PCIe	PCIe Gen3 x4
PL 端 GTH	12.5Gb/s x4
芯片级别	工业级
工作温度	-40°C~85°C
速度等级	-2
逻辑单元	256K
查找表	117K
乘法器	1248 ( 18x 25MACCs )
触发器	234K
Block RAM	5.1Mb
eMMC FLASH	8GB
QSPI FLASH	32MB
HP I/O	96 个
HD I/O	84 个

功能和接口

VCU	1 个 Video Codec Unit ( VCU )，集成型 H.264/H.265 视频编解码器
QSPI Flash	1 片 32MB QSPI FLASH，可用作 FPGA 用户数据的存储
EMMC Flash	32GB，在 ZYNQ 系统使用中，可以作为系统大容量的存储设备

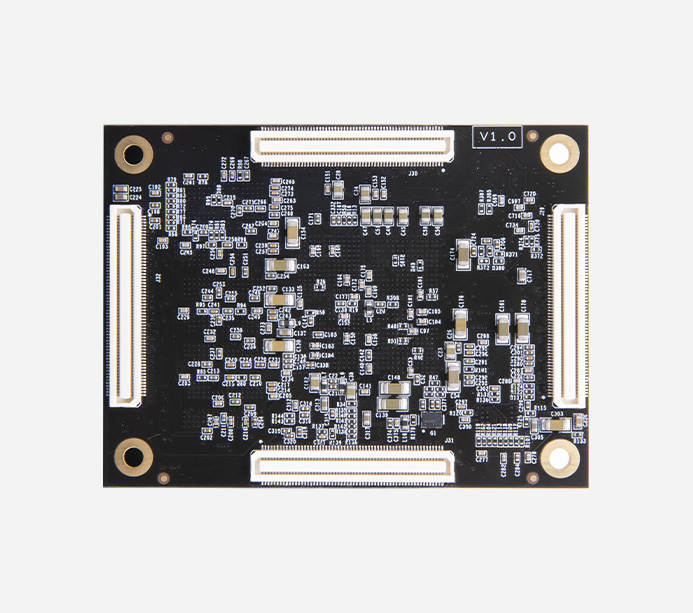

扩展口	4 路 120Pin 0.5mm 间距扩展口，接松下高速工业级板对板连接器
晶振	1 个单端 33.333MHz 晶振，提供给 PS 系统 1 差分 200MHz 晶振，提供给 PL 逻辑、DDR4 参考时钟

电源参数

输入电压

12V 供电

包装清单

FPGA核心板

1 块

结构尺寸

尺寸大小	80x 60x 7.1mm	合高	3.0mm
叠层数量	16 层，沉金工艺，高质量 PCB 材质

支持 XILINX VITIS-AI DPU

AI 识别检测、深度计算学习

智能识别检测、图像视频处理、安防监控、机器视觉、火灾监测、交通安全、智慧工地、智慧酒店、智慧农业、物联网

车辆识别

红外车辆识别

行人识别

室内人物识别

火灾检测

安全帽检测

混凝土缺陷检测

PCB缺陷检测

搭配 Mali™-400 MP2 GPU 、内存 64bit DDR4 超强组合

工业级 FPGA 芯片双 ARM 应用处理器

4x ARM Cortex-A53，1.2GHz；双核 Cortex™-R5， 500MHz；PS 端 4GB DDR4，64bit，数据速率 2400Mbps；PL 端 1GB DDR4，16bit，数据速率 2133Mbps

高清视频理念设计

H.264/H.265 视频编解码器

能够同时编解码达 4Kx 2K (60fps) 视频

快速上手，缩短开发学习时间

提供资料方便二次开发

提供原理图、PCB 结构图 (PDF)、封装、参考设计等，方便二次开发
