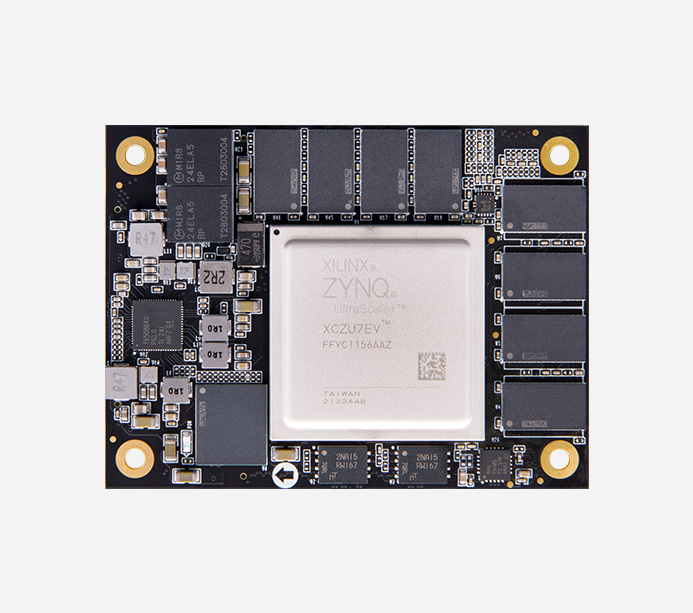

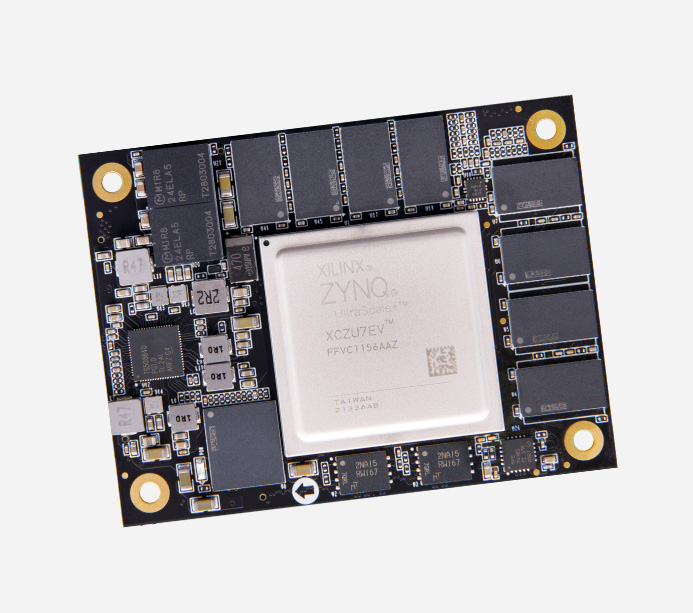

ACU7EVC V2.0：Xilinx Zynq UltraScale+ MPSoC SOM FPGA核心板 XCZU7EV
FPGA 型号 XCZU7EV-2FFVC1156I
ACU7EVC V2.0：Xilinx Zynq UltraScale+ MPSoC SOM FPGA核心板 XCZU7EV ACU7EVC
XCZU7EV
· 产品型号：ACU7EVC V2.0
· 温度等级：-40℃~85℃
· 产地：上海
· EAN码：6971390271872
· 价格：￥8999.00
Xilinx Zynq UltraScale+ MPSoC ZU7EV FPGA 核心板
集成 APU 四核 ARM Cortex-A53 + RPU 双核 ARM Cortex-R5F + Mali-400 MP2 GPU 及 16nm FinFET+ 可编程逻辑相结合， 集成 H.264/H.265 视频编解码器，编解码达 4Kx 2K (60fps) 视频，是多媒体、汽车 ADAS、监控、AI 智能、云计算、高速数据交换存储、及其它嵌入式视觉应用的理想选择
四核 ARM Cortex-A53+ 双核 ARM Cortex-R5F
Mali™-400 MP2 GPU、H.264/H.265 编解码

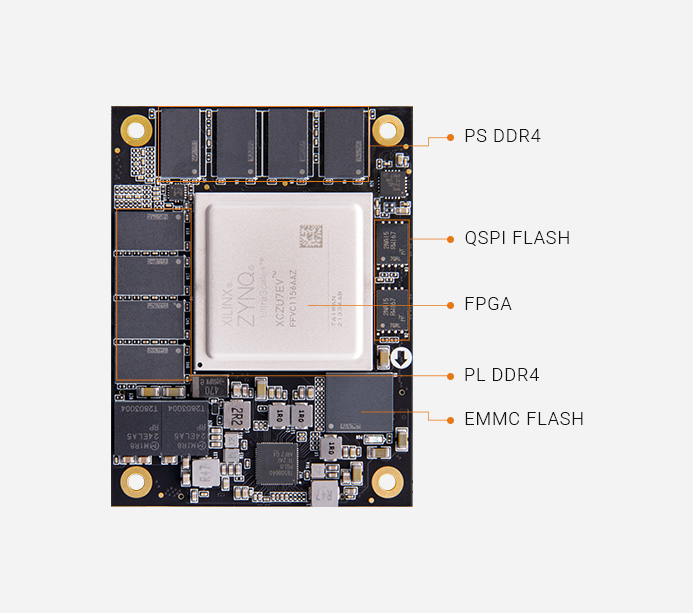

PS 4GB DDR4+ PL 4GB DDR4
32GB eMMC FLASH/64MB QSPI FLASH
支持多媒体和嵌入式视觉应用需求
能够同时编解码达 4K x 2K (60fps) 视频
*了解对应开发板，点击查看详情>>
核心板 | ACU7EVC |
FPGA 型号 | XCZU7EV-2FFVC1156I |
芯片级别 | 速度等级 -2，工业级 -40°c~85°c |
CPU | 4x ARM Cortex™-A53，1.333GHz；双核 Cortex™-R5，533MHz |
GPU | Mali-400 MP2，677MHz |
内存 | PS 端 DDR4 4GB，64bit，2400Mbps PL 端 DDR4 4GB，64bit，2400Mbps |
QSPI FLASH | 64MB |
eMMC FLASH | 32GB |
PS 端高速连接 | PCIe Gen2 x4，2 x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ethernet |
PS 端一般连接 | 2xUSB 2.0，2xSD/SDIO，2xUART，2xCAN 2.0B，2xI2C，2xSPI，4x32b GPIO |
逻辑单元 | 504K |
查找表 | 230.4K |
触发器 | 460.8K |
全局时钟 | 8 |
Total Block RAM | 11Mb |
Max. Distributed RAM (Mb) | 6.2Mb |
UltraRAM (Mb) | 27Mb |
DSP Slices | 1728 |
视频编解码器 | H.264/H.265 |
GTH 收发器 | 16.3Gb/s x16 |
PL PCI-Express | PCIE Gen3 x8 |
HD I/O | 46 个 |
HP I/O | 134 个 |
功能和接口
VCU | 1 个 Video Codec Unit (VCU)，集成型 H.264/H.265 视频编解码器 |
QSPI Flash | 2 片 32MB QSPI FLASH 共 64MB，可用作 FPGA 用户数据的存储 |
eMMC Flash | 1 片 32GB eMMC Flash，在 ZYNQ 系统使用中，可以作为系统大容量的存储设备 |
扩展口 | 4 路 120Pin 0.5mm 间距扩展口，接松下高速工业级板对板连接器 |
晶振 | 1 个无源晶体为 PS 系统提供 32.768KHz 的 RTC 实时时钟 1 个单端 33.333MHz 晶振，提供给 PS 系统时钟输入 1 个 200MHz 晶振的 PL 系统时钟源，用于 DDR4 控制器的参考时钟 |
电源参数
输入电压 | 12V 供电 |
包装清单
FPGA 核心板 | 1 块 |
结构尺寸
尺寸大小 | 80x 60x 7.1mm | 合高 | 9.1mm |
叠层数量 | 16 层，高质量 PCB 材质 |
智能识别检测、图像视频处理、安防监控、机器视觉、火灾监测、交通安全、智慧工地、智慧酒店、智慧农业、物联网
车辆识别
红外车辆识别
行人识别
室内人物识别
火灾检测
安全帽检测
混凝土缺陷检测
PCB缺陷检测
提供原理图、PCB 结构图 (PDF)、封装、参考设计等方便二次开发
