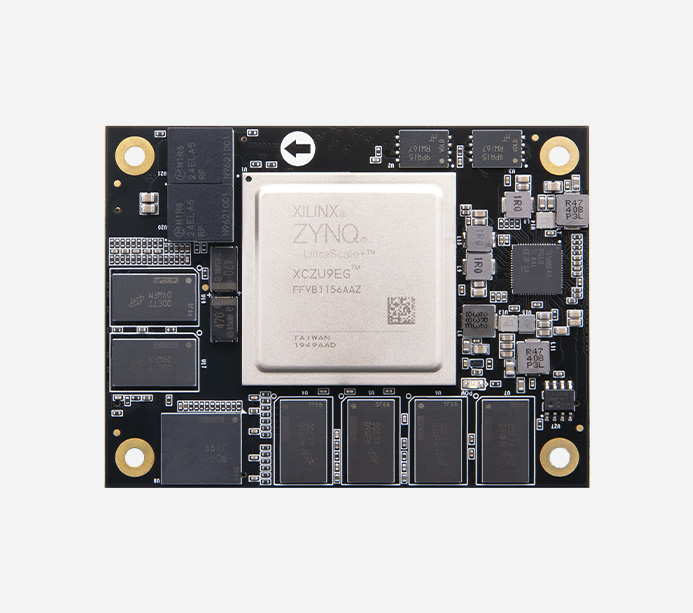

ACU9EG V2.0：Xilinx Zynq UltraScale+ MPSoC FPGA 核心板 AI XCZU9EG

FPGA 型号 XCZU9EG-2FFVB1156I

规格参数

ACU9EG V2.0：Xilinx Zynq UltraScale+ MPSoC FPGA 核心板 AI XCZU9EG ACU9EG

XCZU9EG

· 产品型号：ACU9EG V2.0

· 温度等级：-40℃~85℃

· 产地：上海

· EAN码：6971390279168

· 价格：￥7999.00

Xilinx Zynq UltraScale+ MPSoC FPGA 高端核心板

四核 ARM Cortex-A53 与双核 Cortex-R5 实时处理器

满足 5G 无线基础架构、高速数据交换存储、工业控制、AI 智能、云计算、4K 视频传输处理以及航空航天应用

·ARM 处理器

四核 ARM CORTEX-A53+ 双核 ARM CORTEX-R5

·GPU 图形处理器

Mali™-400 MP2 GPU

·6GB DDR4

PS 端 4GB DDR4+PL 端 2GB DDR4

·FLASH 存储

32GB eMMC FLASH/64MB QSPI FLASH

功能接口

对应开发板

·AXU9EG

*了解对应开发板，点击查看详情>>

产品参数

核心板主要参数

核心板	ACU9EG
FPGA 型号	XCZU9EG-2FFVB1156I
芯片 CPU	4x ARM Cortex-A53，1.333GHz，双核 Cortex™-R5，533MHz
芯片 GPU	Mali™-400 MP2
核心板内存	PS 端 DDR4 4GB，64bit，2400Mbps PL 端 DDR4 2GB，32bit，2400Mbps
PS 端高速连接	PCIe Gen2 x4，2x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ether net
PS 端一般连接	2x USB 2.0，2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C，2x SPI，4x 32b GPIO
PL 端 GTH	16.3Gb/s x16
芯片级别	工业级
芯片工作温度	-40°C~85°C
速度等级	-2
逻辑单元	600K
触发器	548K
查找表	274K
全局时钟	4
DSP Slices	2，250
MAX.DISTRIBU-TED RAM	8.8Mb
BLOCK RAM	32.1Mb
ULTRARAM	-
eMMC FLASH	32GB
QSPI FLASH	64MB
HP I/O	96 个
HD I/O	66 个

功能和接口

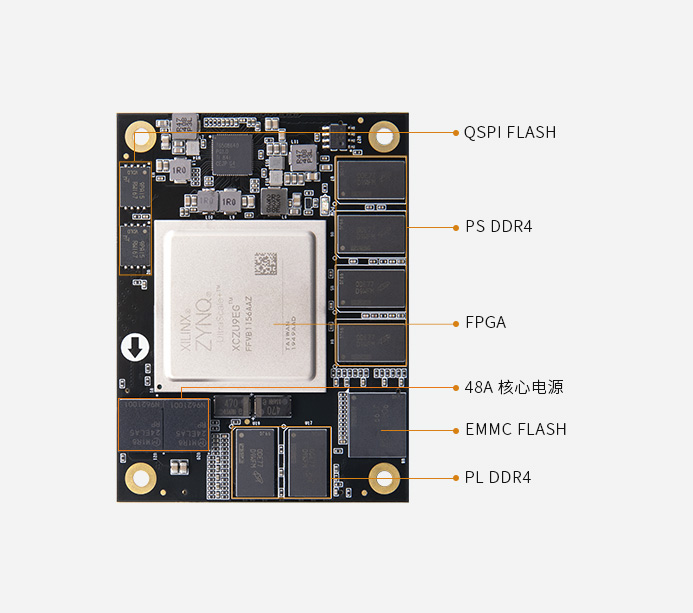

QSPI Flash	2 片 32MB QSPI FLASH 共 64MB，可用作 FPGA 用户数据的存储
EMMC Flash	32GB，在 ZYNQ 系统使用中，可以作为系统大容量的存储设备

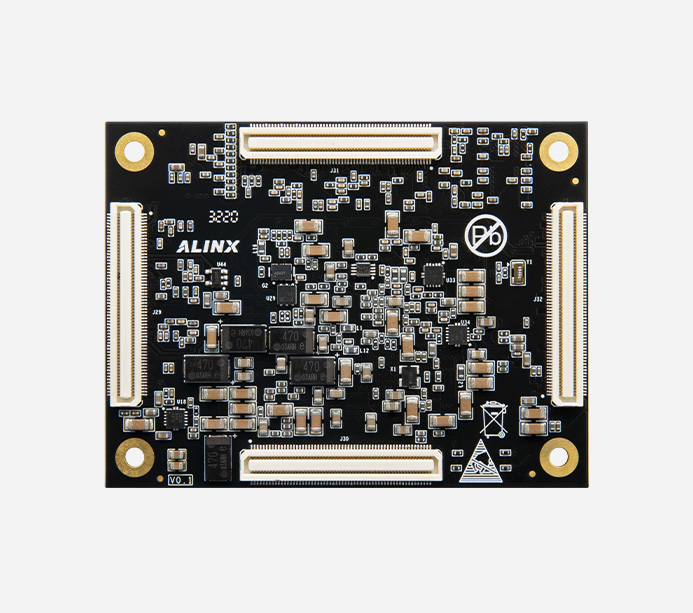

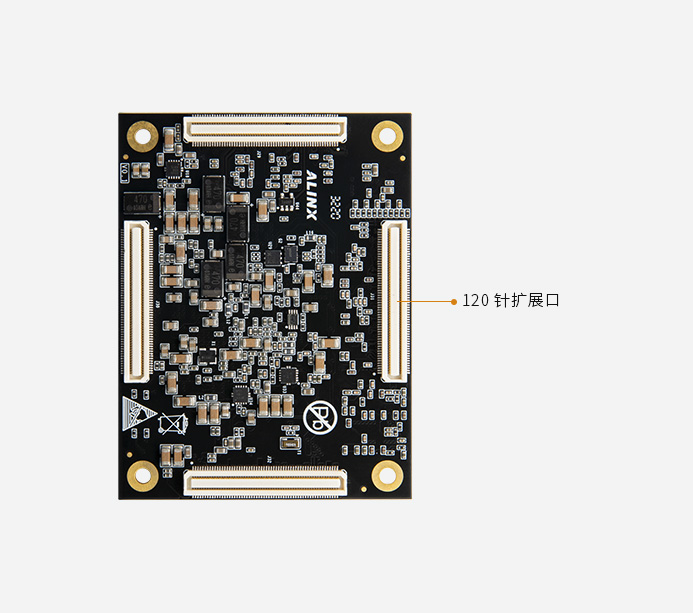

扩展口	4 路 120pin 0.5mm 间距扩展口，接松下高速工业级板对板连接器
晶振	1 个单端 33.333MHz 晶振，提供给 PS 系统 1 差分 200MHz 晶振，提供给 PL 逻辑、 DDR4 参考时钟

电源参数

输入电压

对板连接器，12V 供电

包装清单

FPGA 核心板

1 块

结构尺寸

尺寸大小	80x 60x 9.1mm	合高	3.0mm
叠层数量	16 层，沉金工艺，高质量 PCB 材质

支持 XILINX VITIS-AI DPU

AI 识别检测、深度计算学习

智能识别检测、图像视频处理、安防监控、机器视觉、火灾监测、交通安全、智慧工地、智慧酒店、智慧农业、物联网

车辆识别

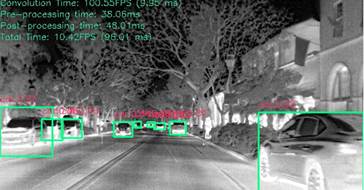

红外车辆识别

行人识别

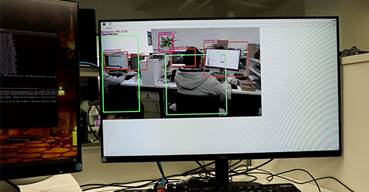

室内人物识别

火灾检测

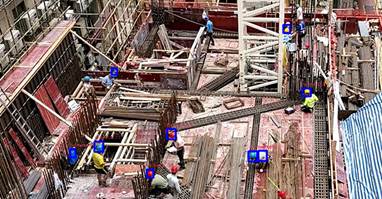

安全帽检测

混凝土缺陷检测

PCB缺陷检测

搭配 Mali™-400 MP2 GPU、内存 64bit DDR4 超强组合

工业级 FPGA 芯片双 ARM 应用处理器

4x ARM Cortex-A53，1.333GHz；双核 Cortex™-R5，533MHz；PS 端 4GB DDR4，64bit，数据速率 2400Mbps；PL 端 2GB DDR4，32bit，数据速率 2400Mbps

快速上手，缩短开发学习时间

提供资料方便二次开发

提供原理图、PCB结构图(PDF)、封装、参考设计等方便二次开发
