ACU11EG V1.0：Xilinx Zynq UltraScale+ MPSoC SOM FPGA 核心板AI XCZU11EG
FPGA 型号：XCZU11EG-2FFVC1156I
ACU11EG V1.0：Xilinx Zynq UltraScale+ MPSoC SOM FPGA 核心板 AI XCZU11EG ACU11EG
XCZU11EG
产品型号：ACU11EG V1.0
温度等级：-40℃~85℃
产地：上海
价格：￥12999.00

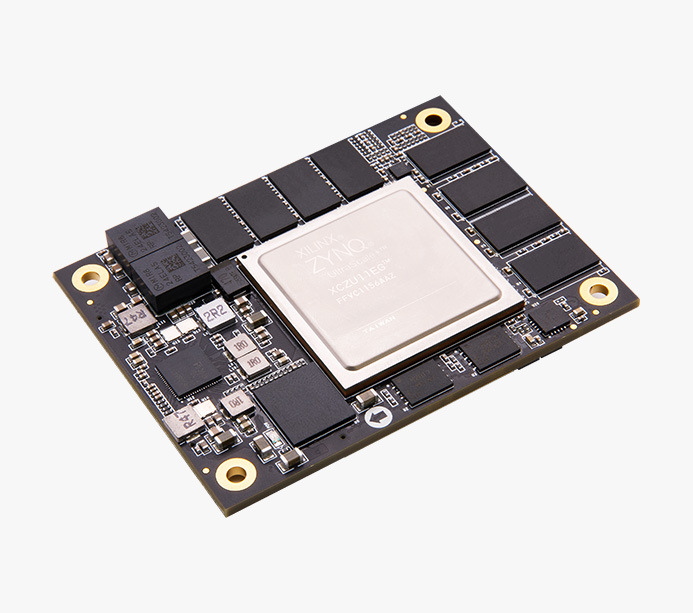

Xilinx Zynq UltraScale+ MPSoC ZU11EG FPGA 核心板
APU + RPU + GPU 异构多处理平台，支持 XILINX Vitis-AI DPU
集成 APU 四核 ARM Cortex-A53 + RPU 双核 ARM Cortex-R5F + Mali-400 MP2 GPU 及 16nm FinFET+ 可编程逻辑相结合，是多媒体、汽车 ADAS、监控、AI 智能、云计算、高速数据交换存储、及其它嵌入式视觉应用的理想选择
·ARM 处理器
四核 ARM Cortex-A53 + 双核 ARM Cortex-R5F
·GPU 图形处理器
Mali™-400 MP2 GPU
·8GB DDR4
PS 4GB DDR4+ PL 4GB DDR4
·FLASH 存储
32GB eMMC FLASH/64MB QSPI FLASH
功能接口
对应开发板
· Z11-P
*了解对应开发板，点击查看详情>>
产品参数
核心板主要参数
核心板 | ACU11EG |
FPGA 型号 | XCZU11EG-2FFVC1156I |
芯片级别 | 工业级，工作温度 -40℃~85℃ |
内核 CPU | ARM 四核 Cortex™-A53，双核 Cortex™-R5F |
芯片 GPU | Mali™-400 MP2 |
PS 端高速连接 | PCIe Gen2 x4，2x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ethernet |
PS 端一般连接 | 2x USB 2.0，2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C, 2x SPI，4x 32b GPIO |
内存 | PS 端 DDR4，4GB，64bit，2400Mbps PL 端 DDR4，4GB，64bit，2400Mbps |
eMMC FLASH | 32GB |
QSPI FLASH | 64MB |
System Logic Cells | 653K |
CLB Flip-Flops | 597K |
CLB LUTs | 299K |
Total Block RAM | 21.1Mb |
Clock Management Tiles | 8 |
DSP Slices | 2 |
928 | |
HP I/O | 134 个 |
HD I/O | 46 个 |
GTH 收发器 | 16.3Gb/s x16 |
PL PCIe Gen3 x8 | 1 |
功能和接口
QSPI Flash | 2 片 32MB QSPI FLASH 共 64MB，可用作 FPGA 用户数据的存储 |
eMMC Flash | 1 片 32GB eMMC Flash，在 ZYNQ 系统使用中，可以作为系统大容量的存储设备 |

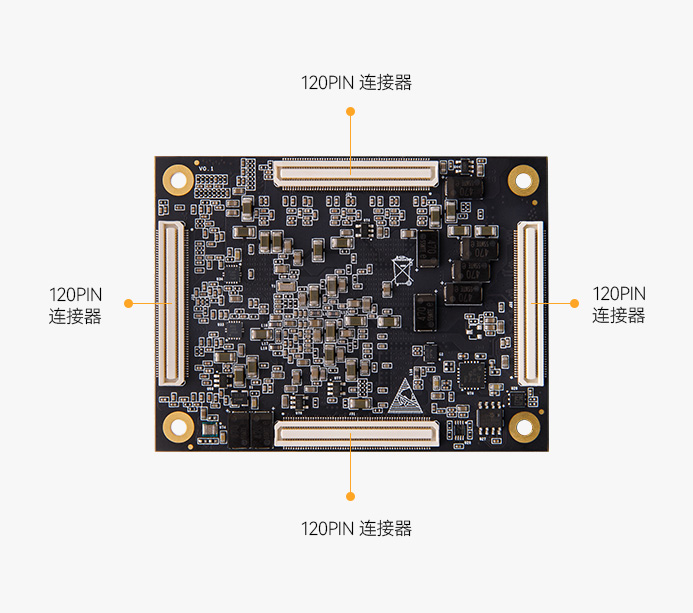

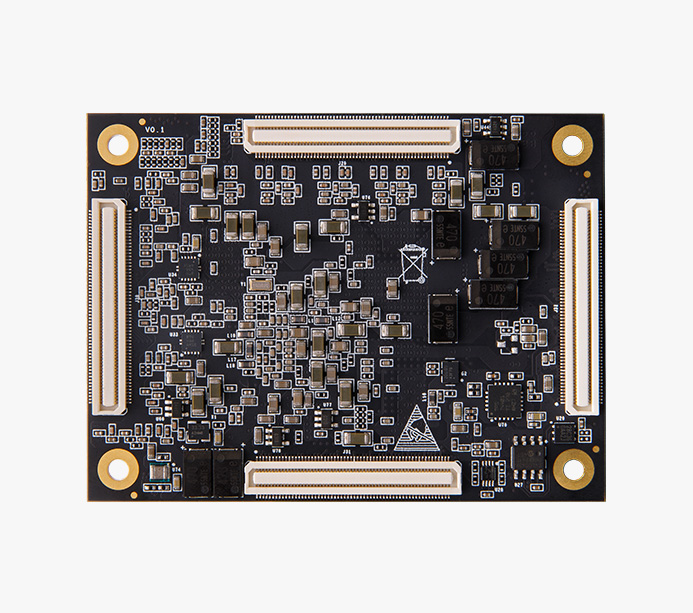

扩展口 | 4 路 120Pin 0.5mm 间距扩展口，接松下高速工业级板对板连接器 |
晶振 | 1 个无源晶体为 PS 系统提供 32.768KHz 的 RTC 实时时钟 1 个单端 33.333MHz 晶振，提供给 PS 系统时钟输入 1 个 200MHz 晶振的 PL 系统时钟源，用于 DDR4 控制器的参考时钟 |
电源参数
输入电压 | 12V 供电 |
包装清单
FPGA 核心板 | 1 块 |
结构尺寸
尺寸大小 | 80x 60x 7.1mm | 合高 | 9.1mm |
叠层数量 | 16 层，高质量 PCB 材质 |
支持 XILINX VITIS-AI DPU
AI 识别检测、深度计算学习
智能识别检测、图像视频处理、安防监控、机器视觉、火灾监测、交通安全、智慧工地、智慧酒店、智慧农业、物联网
车辆识别
红外车辆识别
行人识别
室内人物识别
火灾检测
安全帽检测
混凝土缺陷检测
PCB缺陷检测
快速上手，缩短开发学习时间
提供资料方便二次开发
提供原理图、PCB 结构图 (PDF)、封装、参考设计等方便二次开发
