ACU19EG：Xilinx Zynq UltraScale+ MPSoC SOM FPGA核心板 AI云计算 XCZU19EG

ACU19EG：Xilinx Zynq UltraScale+ MPSoC SOM FPGA核心板 AI云计算 XCZU19EG ACU19EG

FPGA型号：XCZU19EG-2FFVC1760I

ACU19EG：Xilinx Zynq UltraScale+ MPSoC SOM FPGA核心板 AI云计算 XCZU19EG

XCZU19EG

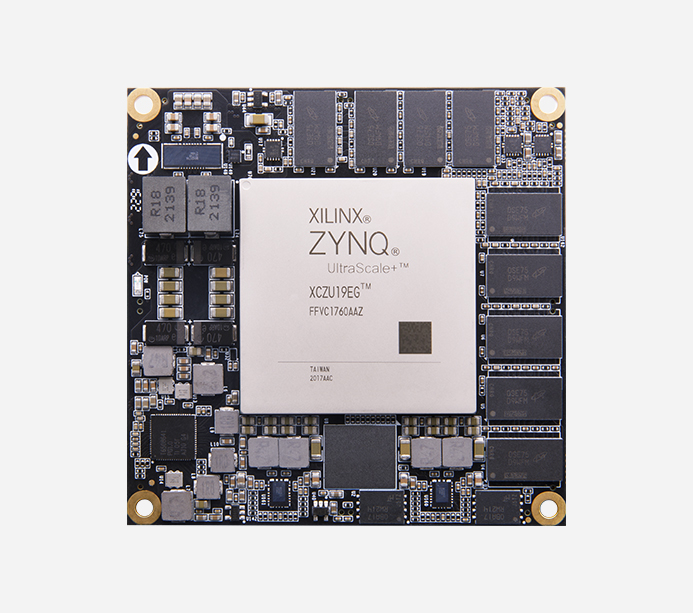

Xilinx Zynq UltraScale+ MPSoC FPGA 高端核心板

四核 ARM® Cortex-A53 与双核 Cortex-R5 实时处理器

四核 ARM® Cortex-A53 与双核 Cortex-R5 实时处理器 Mali-400 MP2 GPU 及 16nm FinFET+ 可编程逻辑相结合满足 5G 无线基础架构、高速数据交换存储、工业控制、AI智能、云计算、4K 视频传输处理以及航空航天应用

四核 ARM CORTEX-A53+ 双核 ARM CORTEX-R5

Mali™-400 MP2 GPU

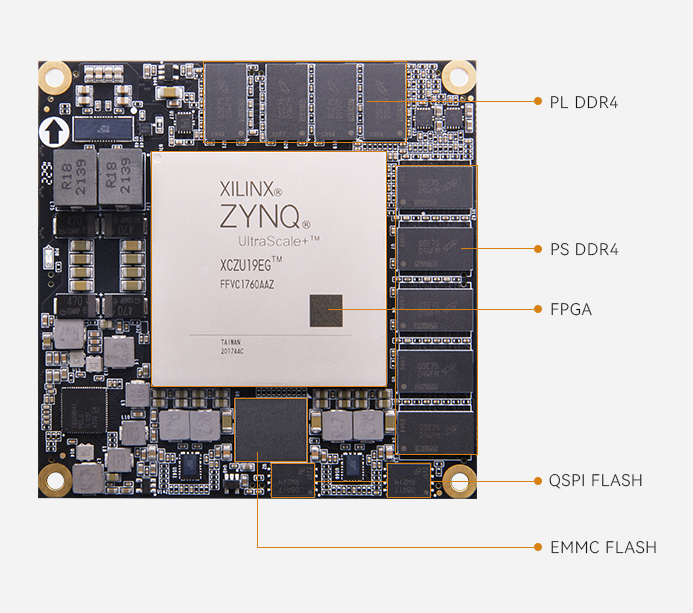

PS 5GB DDR4+ PL 4GB DDR4

32GB eMMC FLASH/128MB QSPI FLASH

功能接口

对应开发板

·Z19-P

*了解对应开发板，点击查看详情>>

产品参数

核心板主要参数

核心板	ACU19EG
FPGA 型号	XCZU19EG-2FFVC1760I
芯片 CPU	4x ARM Cortex-A53，1.333GHz 双核 Cortex™-R5，533MHz
芯片 GPU	Mali™-400 MP2
核心板内存	PS 端 DDR4，5GB，72bit，2400Mbps，支持ECC PL 端 DDR4，4GB，64bit，2400Mbps
PS 端高速连接	PCIe® Gen2 x4, 2x USB3.0，SATA 3.1，DisplayPort，4x Tri-mode Gigabit Ethernet
PS 端一般连接	2x USB 2.0，2x SD/SDIO，2x UART，2x CAN 2.0B，2x I2C，2x SPI，4x 32b GPIO
芯片级别	工业级 -40°c~85°c
Logic Cells	1143K
Flip-Flops	1045K
LUTs	523K
Distributed RAM	9.8Mb
Block RAM	34.6Mb
UltraRAM	36.0Mb
CMTs	11
DSP Slices	1968
150G Interlaken	4
100G Ethernet	4
PL PCIE Gen 3	PCIE Gen3 x5
PL GTH	16.3Gb/s x32
PL GTY	28.21Gb/s x16
PL HP I/O	240 个
PL HD I/O	96 个
eMMC FLASH	32GB，在 ZYNQ 系统使用中，可以作为系统大容量的存储设备
QSPI FLASH	128MB，可以作为系统的启动设备来存储系统的启动镜像

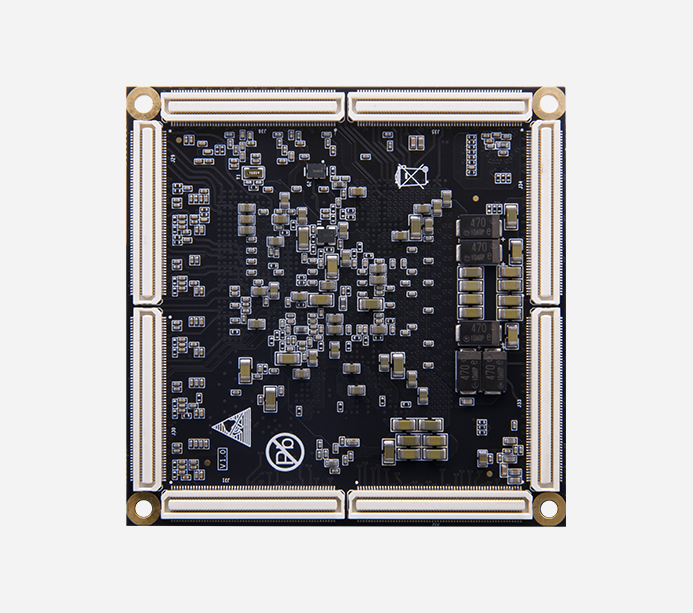

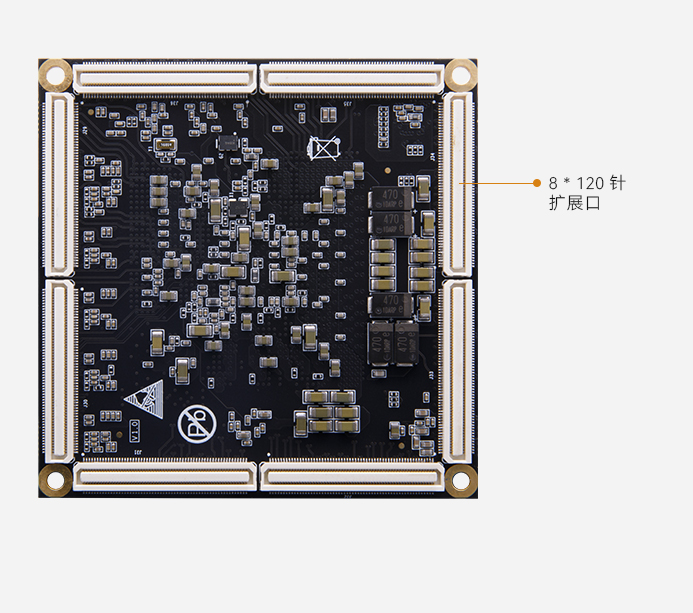

扩展口	8 路 120 针 0.5mm 间距扩展口，接松下高速工业级板对板连接器
晶振	1 个 RTC 实时时钟为 PS 系统的提供 32.768KHz 实时时钟源 1 个单端 33.333MHz 晶振提供给 PS 系统时钟输入 1 差分 200MHz 晶振提供给 PL 逻辑、 DDR4 参考时钟

电源参数

输入电压：板对板连接器，12V 供电

包装清单

FPGA核心板：1 块

结构尺寸

尺寸大小	80 x 80 x 11.8mm	合高	3.0mm
叠层数量	16 层，高质量 PCB 材质

支持 XILINX VITIS-AI DPU

AI 识别检测、深度计算学习

智能识别检测、图像视频处理、安防监控、机器视觉、火灾监测、交通安全、智慧工地、智慧酒店、智慧农业、物联网

车辆识别

红外车辆识别

行人识别

室内人物识别

火灾检测

安全帽检测

混凝土缺陷检测

PCB缺陷检测

搭配 Mali™-400 MP2 GPU 、内存 64bit DDR4 超强组合

工业级 FPGA 芯片双 ARM 应用处理器

4x ARM Cortex-A53，1.333GHz；双核 Cortex™-R5，533MHz；PS 端 4GB DDR4，64bit，数据速率 2400Mbps；PL 端 4GB DDR4，64bit，数据速率 2400Mbps

快速上手，缩短开发学习时间

提供资料方便二次开发

提供原理图、PCB 结构图 (PDF)、封装、参考设计等方便二次开发
